Как рассчитать нагрузку для нескольких зарядных станций на парковке
Коротко: нагрузку для нескольких зарядных станций считают не простым сложением мощности всех портов, а по реальному сценарию эксплуатации: сколько машин одновременно заряжается, какая нужна скорость, есть ли резерв по вводной мощности и будет ли использоваться динамическое управление нагрузкой. Для паркинга, офиса или коммерческой площадки это ключевой расчет до монтажа, потому что ошибка может привести к перегрузке сети, отключениям автоматов и дорогой переделке проекта.
Быстрый расчет нагрузки
Формула для предварительной оценки: Pуст = количество постов × мощность одного поста, затем Pлим = Pуст × коэффициент одновременности. Получившийся лимит должен помещаться в свободную мощность объекта.
2-3 AC-точки комфортно или 4-5 с жестким лимитом
5-7 AC-точек при управлении нагрузкой
10-14 AC-точек или смешанный сценарий AC+DC
Если на парковке планируется не одна, а 3-10 и более зарядных точек, почти всегда нужно заранее считать лимит мощности, токи по фазам, коэффициент одновременности и сценарий ограничения нагрузки через контроллер или OCPP-платформу.
Какие данные нужны для расчета
Перед выбором оборудования собирают исходные параметры площадки. Без них расчет получается приблизительным и плохо подходит для согласования с управляющей компанией, собственником здания или сетевой организацией.
- Доступная мощность объекта. Например, у паркинга есть свободный резерв 30 кВт, 60 кВт или 100 кВт после учета освещения, вентиляции, ворот и другой нагрузки.
- Количество машиномест с зарядкой. Нужно разделять стартовый этап и перспективу: 2 станции сейчас, 6 станций через год, 12 станций при расширении.
- Тип зарядки. Для AC обычно рассматривают 7,4 кВт, 11 кВт или 22 кВт на порт; DC-станции начинаются примерно от 30-50 кВт и требуют отдельного расчета.
- Режим использования. В жилом паркинге машины часто стоят 8-12 часов, а у офиса или торговой точки важнее зарядить автомобиль за 1-3 часа.
- Необходимость учета и доступа. Для бизнеса часто нужны RFID-карты, тарификация, отчеты, удаленный мониторинг и ограничение мощности по расписанию.
Почему нельзя просто сложить мощность всех станций
Если установить 10 AC-станций по 22 кВт, формально сумма получится 220 кВт. Но на практике все автомобили редко одновременно берут максимальную мощность: часть машин уже почти заряжена, часть ограничена бортовым зарядным устройством на 7,4 или 11 кВт, часть подключается только на ночь.
Поэтому в проекте используют расчетный сценарий. Например, если доступно 60 кВт, можно поставить 6-8 зарядных точек и распределять мощность между активными сессиями. Когда подключены 2 машины, каждая может получать больше; когда подключены 6 машин, система снижает мощность на порт, но не перегружает ввод.
| Сценарий | Пример оборудования | Расчетная логика | Что важно учесть |
|---|---|---|---|
| Частный паркинг на 2-3 авто | 2-3 AC-точки по 7,4-11 кВт | Обычно хватает 15-30 кВт резерва | Баланс фаз, отдельные автоматы, УЗО/дифзащита |
| ЖК или офисный паркинг | 4-10 AC-точек по 11-22 кВт | Нужен лимит мощности и управление нагрузкой | Согласование, учет пользователей, масштабирование |
| Коммерческая площадка | AC-сеть плюс DC 30-60 кВт | Считают пиковую нагрузку и окупаемость | Биллинг, мониторинг, резерв по кабелю и щиту |
Коэффициент одновременности для предварительной оценки
| Сценарий | Коэффициент | Что учитывать |
|---|---|---|
| ЖК, ночная стоянка | 0,25-0,6 | машины стоят долго, можно снижать пик |
| Офис или БЦ | 0,4-0,7 | зарядка днем, важны приоритеты и отчеты |
| Коммерческая AC-парковка | 0,5-0,8 | скорость важнее, но часть машин ограничена бортовым ЗУ |
| Быстрая DC-зарядка | 0,7-1,0 | ожидание высокой скорости, расчет отдельный |
Это не проектная норма, а рабочий диапазон для предварительной оценки. Точный лимит выбирают после обследования объекта, проверки фаз, щита, кабеля, графика стоянки и требований эксплуатации.
Пример расчета для парковки на 6 зарядных точек
Предположим, на объекте доступен резерв 44 кВт. Собственник хочет поставить 6 AC-станций по 11 кВт. Если сложить паспортную мощность, получится 66 кВт, то есть вводного резерва не хватает.
Практическое решение — ограничить общий лимит зарядной группы на уровне 40-44 кВт. Тогда система распределяет мощность между подключенными автомобилями:
- 1 автомобиль подключен — может получить до 11 кВт, если автомобиль поддерживает такую мощность;
- 2 автомобиля — по 11 кВт, общий расход около 22 кВт;
- 4 автомобиля — примерно по 10-11 кВт при свободном лимите;
- 6 автомобилей — около 7 кВт на порт, если все одновременно заряжаются.
Для ночной зарядки в жилом паркинге 6-7 кВт на автомобиль часто достаточно: за 8 часов машина получает примерно 48-56 кВт·ч, если бортовое зарядное устройство и батарея принимают такую мощность.
Сценарии нагрузки для 4, 6 и 10 постов
Для предварительной оценки удобно считать установленную мощность и рабочий лимит. Например, 6 AC-постов по 11 кВт дают 66 кВт установленной мощности, но при ночной зарядке и управлении нагрузкой объект может работать с лимитом 30-45 кВт, если пользователям не нужна максимальная скорость каждую минуту.
| Схема | Установленная мощность | Практичный лимит | Где подходит |
|---|---|---|---|
| 4 поста по 7,4 кВт | 29,6 кВт | 20-25 кВт | малый офис, ЖК, гостевая парковка |
| 6 постов по 11 кВт | 66 кВт | 30-45 кВт | паркинг с долгой стоянкой |
| 10 постов по 11 кВт | 110 кВт | 50-80 кВт | БЦ, ТЦ, паркинг с ростом EV-доли |
| 2 DC-поста по 60 кВт | 120 кВт | обычно считают отдельно | быстрый оборот, коммерческая зарядка |

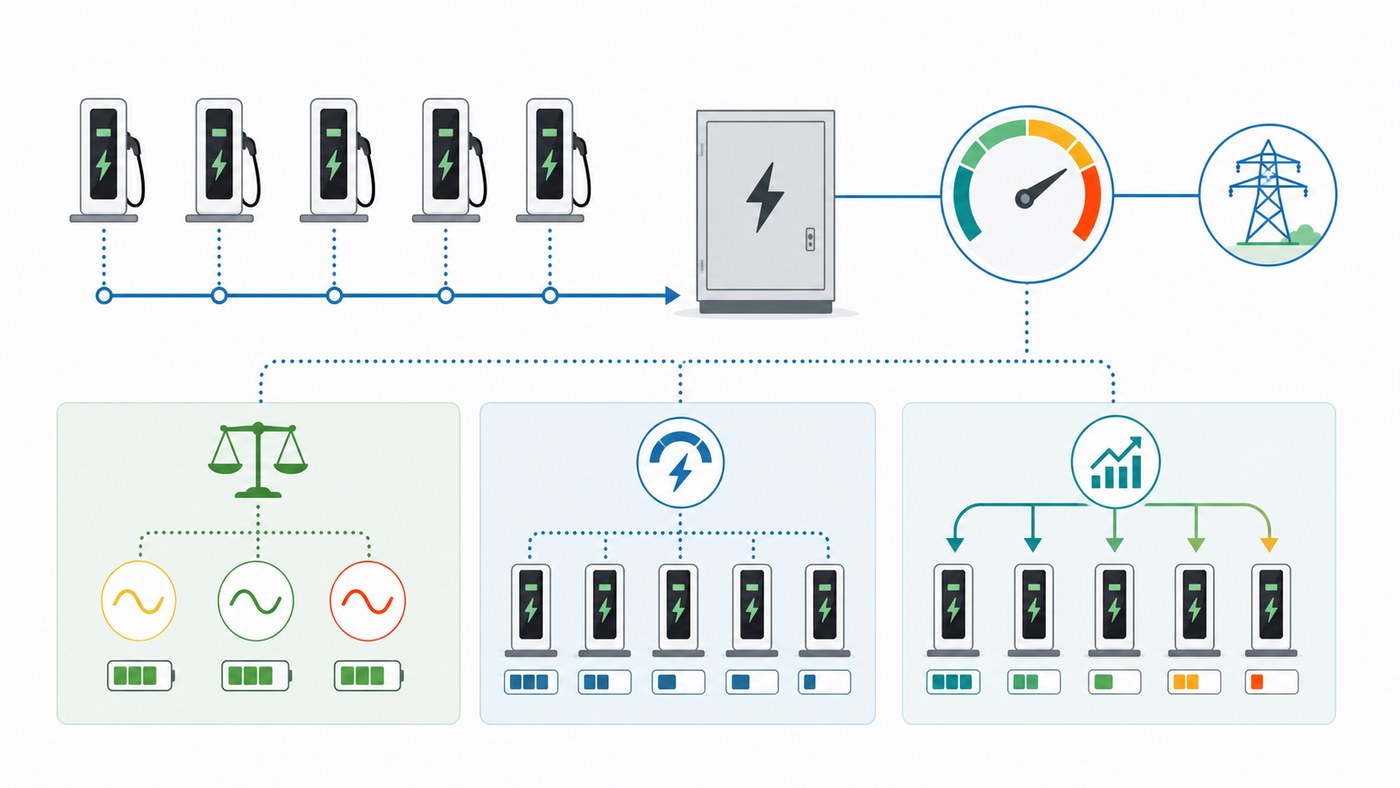

Статическое и динамическое управление нагрузкой
| Подход | Как работает | Когда подходит |
|---|---|---|
| Без управления | каждая станция может брать максимум | 1-2 точки при большом резерве |
| Статический лимит | группе задают постоянный максимум, например 44 кВт | паркинг с понятным лимитом без сильных пиков здания |
| Динамический лимит | система измеряет потребление здания и отдает зарядкам свободный остаток | ЖК, БЦ, ТЦ, автопарк, объект с ограниченной мощностью |
Когда нужно динамическое управление нагрузкой
Динамическое управление нужно, если мощность объекта ограничена, но зарядных мест должно быть больше, чем позволяет простой расчет «мощность станции × количество портов». Система измеряет текущую нагрузку здания и отдает зарядкам только свободный остаток.
Что дает управление через OCPP или локальный контроллер
- ограничение общей мощности зарядной группы, например 30, 44, 60 или 100 кВт;
- приоритет для отдельных пользователей или служебного транспорта;
- снижение мощности в часы пикового потребления здания;
- удаленную диагностику ошибок станции и сессий зарядки;
- подготовку к биллингу, отчетам и учету потребления по пользователям.
Если объект коммерческий, заранее стоит предусмотреть интеграцию зарядных станций в систему мониторинга и OCPP. Для жилого или офисного паркинга также важна страница про установку зарядных станций в паркинге, потому что там появляются вопросы кабельных трасс, пожарных проходов, учета и согласования.
Какие ошибки чаще всего приводят к переделке
Самые дорогие ошибки появляются не в момент покупки станции, а на этапе расчета щита, кабеля и сценария эксплуатации. Если заложить слишком маленький резерв или не предусмотреть расширение, через несколько месяцев придется менять щитовое оборудование и трассы.
- Ставят станции по 22 кВт без проверки бортовых зарядных устройств. Многие автомобили на AC фактически принимают 7,4 или 11 кВт, поэтому переплата не всегда дает выигрыш по скорости.
- Не считают перекос фаз. Для однофазных подключений важно равномерно распределять нагрузку, иначе одна фаза перегружается раньше остальных.
- Не оставляют запас на расширение. Если сегодня нужно 4 точки, кабельные трассы и шкаф лучше планировать так, чтобы потом добавить еще 2-6 точек без демонтажа.
- Не продумывают доступ пользователей. В ЖК и бизнес-центрах зарядка без RFID, учета и правил доступа быстро превращается в конфликт между пользователями.
Как связать расчет с количеством постов и планировкой
Эта страница отвечает на вопрос, какую нагрузку даст выбранное количество зарядных станций и какой лимит мощности нужен объекту. Если вы еще не определили число постов, начните со страницы сколько зарядных станций нужно для паркинга. Если количество уже понятно и нужно разместить посты на схеме парковки, используйте материал про несколько зарядных станций на одной парковке.
Как связать расчет с проектом и монтажом
Правильная последовательность такая: сначала обследование объекта и расчет доступной мощности, затем схема подключения, подбор оборудования, согласование и только потом монтаж. Для частного дома полезно отдельно посмотреть материал как выбрать мощность зарядной станции, а для электромонтажной части — статью какой кабель и автомат нужны для зарядной станции.
Если зарядки устанавливаются в паркинге, бизнес-центре или на территории компании, расчет нагрузки лучше делать вместе с проектированием и согласованием. Так можно заранее понять, хватит ли существующего ввода, нужна ли отдельная линия, какой шкаф управления поставить и как подготовить площадку к расширению.
Что чаще всего спрашивают по нагрузке
В обсуждениях владельцы и управляющие чаще всего переживают из-за нехватки мощности, выбивания автоматов, перекоса фаз, стоимости увеличения мощности и того, сколько зарядок можно поставить без реконструкции щита. Эти вопросы нужно закрывать до покупки оборудования.
Ответы на частые вопросы
Авторитетные источники по теме
- The Mobility House: коэффициент одновременности и управление нагрузкой.
- Exicom: dynamic load balancing, входные данные и принципы работы.
- Easee: варианты local/cloud load balancing для парковок.
- MDPI: simultaneity factors of public EV charging stations based on real-world occupation data.
- Open Charge Alliance: OCPP protocols.
- IEC 61851-1: Electric vehicle conductive charging system.
- ГОСТ Р 50571, серия стандартов по низковольтным электроустановкам зданий.
