Как выбрать мощность зарядной станции для частного дома
Коротко: мощность зарядной станции для частного дома выбирают по вводу, выделенной мощности, фазности сети, бортовому зарядному устройству автомобиля и ночному сценарию зарядки. Для однофазного дома чаще подходят 3,7 или 7,4 кВт. Для трехфазного ввода обычно выбирают 11 кВт; 22 кВт ставят при устойчивом резерве мощности и поддержке 22 кВт AC самим автомобилем.
Главная задача — зарядить машину за ночь без перегруза вводного автомата, нагрева кабеля и отключений бытовых потребителей. Ниже разберем, как считать мощность и когда нужна отдельная линия.
Быстрый выбор мощности зарядной станции
Если нужен быстрый ориентир, для дома с однофазным вводом обычно выбирают 7,4 кВт: это около 32 А и заряд батареи 60 кВт·ч примерно за 8–10 часов. Для трехфазного ввода чаще подходит 11 кВт: ток около 16 А на фазу и заряд той же батареи примерно за 5,5–7 часов. Станция 22 кВт нужна реже: она требует около 32 А на каждую фазу и имеет смысл только при достаточном лимите мощности и поддержке 22 кВт самим автомобилем.
Для зарядной станции считают паспортную мощность оборудования и вечернюю нагрузку дома. Если дому выделено 15 кВт, а отопление, бойлер, плита и насосы уже забирают 7–10 кВт, безопасный резерв под зарядку может составлять всего 5–8 кВт.
Какая мощность нужна для домашней зарядки
Для большинства частных домов оптимальны станции 7,4 кВт или 11 кВт. Станция 7,4 кВт за ночь может добавить примерно 50–70 кВт·ч энергии с учетом потерь, а 11 кВт — около 70–90 кВт·ч. Этого достаточно для большинства ежедневных сценариев.
Если автомобиль принимает по AC только 7,4 кВт, станция 11 или 22 кВт не ускорит домашнюю зарядку. Ограничение задает бортовое зарядное устройство автомобиля.
Как рассчитать мощность под свой дом
Сначала смотрят выделенную мощность дома. Например, если на дом выделено 15 кВт, а вечером одновременно работают отопление, бойлер, плита и освещение, безопасный резерв под зарядку может составлять только 5–8 кВт.
Порядок расчета
- Уточнить выделенную мощность дома: например 15, 25 или 30 кВт.
- Проверить ввод: однофазный 230 В или трехфазный 400 В.
- Посчитать вечернюю бытовую нагрузку: отопление, плита, бойлер, насосы.
- Проверить максимальную AC-мощность автомобиля.
- Выбрать станцию так, чтобы оставался запас по мощности и защите.
Сравнение популярных вариантов мощности
| Мощность станции | Сеть | Примерное время для 60 кВт·ч | Когда подходит |
|---|---|---|---|
| 3,5–3,7 кВт | 1 фаза, около 16 А | 18–22 часа | Редкая зарядка, небольшой суточный пробег до 30–50 км |
| 7,4 кВт | 1 фаза, около 32 А | 8–10 часов | Оптимально для однофазного дома с ночной зарядкой |
| 11 кВт | 3 фазы, около 16 А на фазу | 5,5–7 часов | Дом с трехфазной сетью и резервом 12–15 кВт |
| 22 кВт | 3 фазы, около 32 А на фазу | 3–4 часа | Если авто поддерживает AC 22 кВт и объект имеет большой резерв |

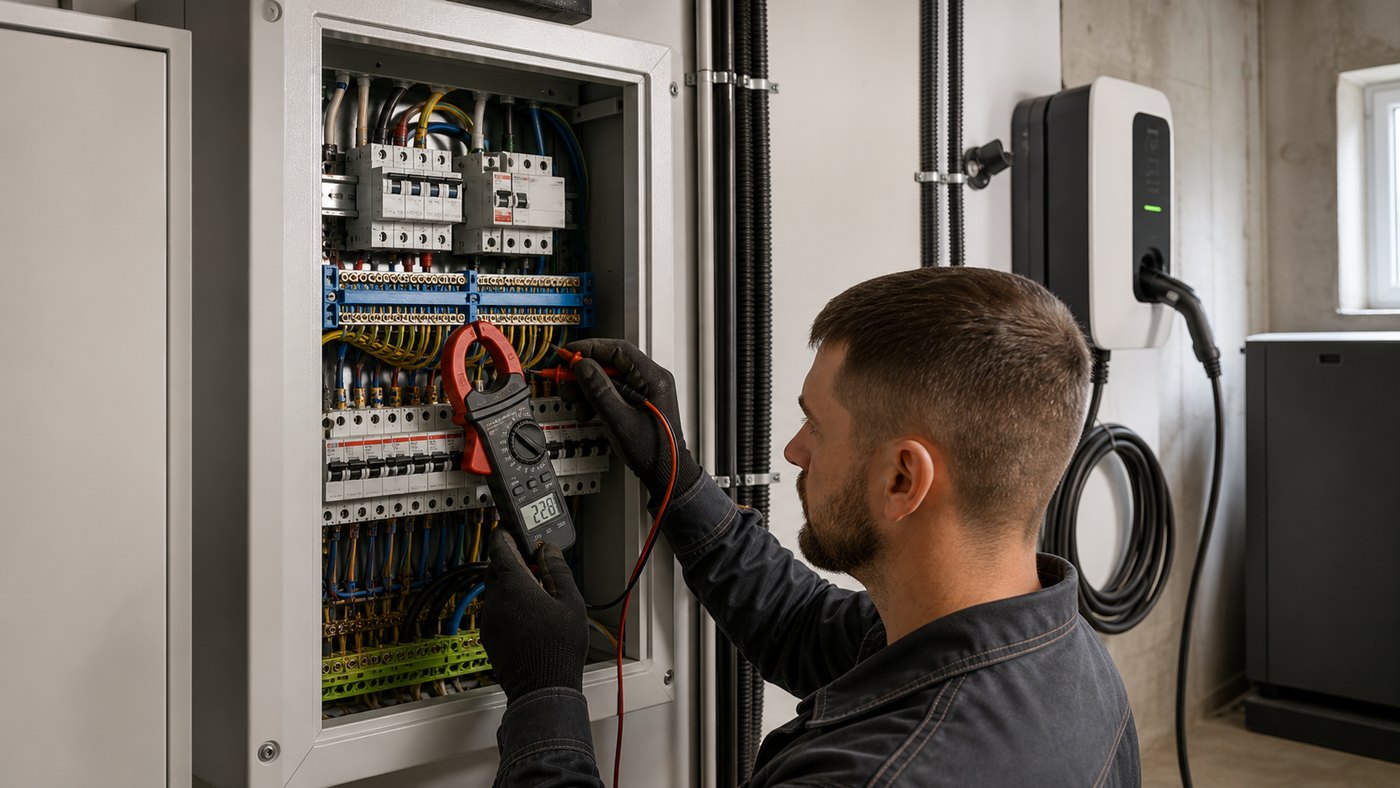

Когда нужна отдельная линия и защита
Для стационарной зарядной станции отдельная линия от щита почти всегда правильнее подключения к существующей розеточной группе. При мощности 7,4 кВт ток составляет около 32 А, поэтому линия должна быть рассчитана на длительную работу под нагрузкой.
Если трасса от щита до станции длиннее 25–30 м, нужно отдельно считать падение напряжения и нагрев кабеля. Для длинной линии может потребоваться большее сечение.

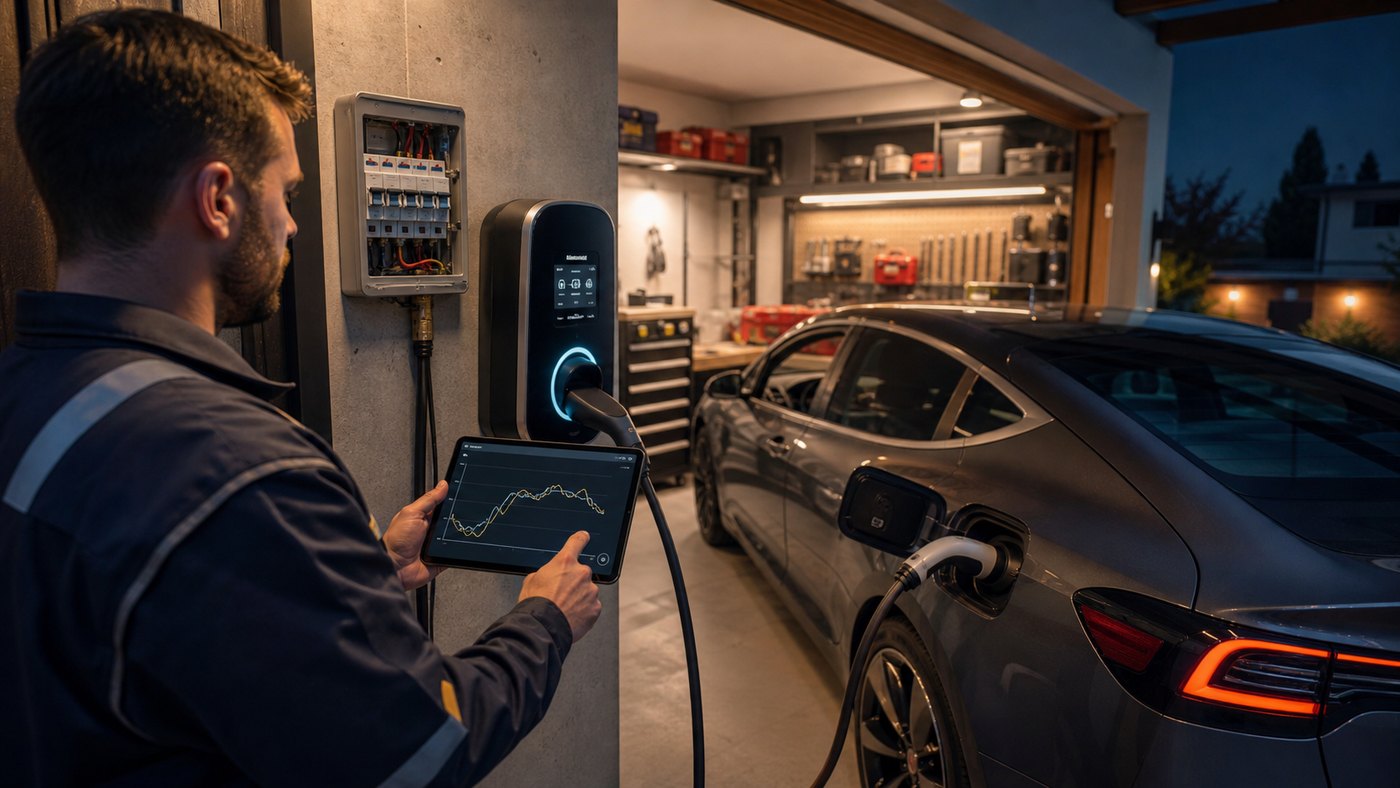

Когда помогает ограничение мощности
Если вечером дом потребляет много энергии, зарядную станцию можно ограничить по току. Например, станция 11 кВт может работать с лимитом 6–8 кВт, а ночью повышать мощность после выключения плиты, бойлера или отопления. Для объектов с переменной нагрузкой используют динамическое управление: контроллер видит общий расход дома и снижает ток зарядки до перегруза ввода.
| Ситуация дома | Подходящая настройка | Что проверить |
|---|---|---|
| выделено 15 кВт, есть электрокотел | лимит 4–7 кВт или динамическое управление | ток по фазам и пиковую вечернюю нагрузку |
| трехфазный ввод 25–30 кВт | станция 11 кВт с запасом по фазам | равномерность нагрузки L1, L2, L3 |
| два электромобиля в семье | 2 точки с общим лимитом или одна точка с графиком | ночное окно зарядки и суточный пробег |
Как не переплатить за лишнюю мощность
Перед покупкой станции проверяют характеристики зарядки и бортовой зарядник автомобиля. Например, если машина принимает 11 кВт по AC, станция 22 кВт не даст удвоения скорости. Часто разумнее поставить 11 кВт с хорошей защитой и подготовить щит к будущему расширению.
Для продолжения темы смотрите статьи нужна ли отдельная линия для зарядки электромобиля, какой кабель и автомат нужны и сколько времени заряжается электромобиль. Для работ под ключ смотрите установку зарядной станции в частном доме и проектирование и согласование.
Источники и нормативная база
- ПУЭ, 7-е издание: требования к электропроводкам, защитным аппаратам и заземлению.
- ГОСТ Р 50571.7.722-2017 — требования к электроустановкам для питания электромобилей.
- IEC 61851-1: Electric vehicle conductive charging system.
- IEC 60364 series: Low-voltage electrical installations.
- IEC 62196 series: plugs, socket-outlets and vehicle connectors for EV charging.
Часто задаваемые вопросы
Связанные расчеты перед выбором станции
Перед покупкой зарядной станции полезно проверить паспортную мощность оборудования и реальные условия объекта. Если ежедневный пробег составляет 50 км, автомобилю часто нужно всего 10–13 кВт·ч в сутки с учетом потерь. Если трасса от щита до станции 25–40 м, отдельно считают кабельную линию и падение напряжения.
