Силовая розетка для зарядки электромобиля: 16А, 32А, CEE и безопасное подключение
Коротко: силовая розетка CEE подходит для зарядки электромобиля, когда до нее проложена отдельная линия от щита, выбран кабель под длительный ток, установлен автомат, есть дифференциальная защита и исправный PE-защитный проводник. Для однофазной зарядки обычно используют синюю CEE 16 А или 32 А: примерно 3,7 или 7,4 кВт. Для трехфазной зарядки применяют красную CEE 16 А или 32 А: примерно 11 или 22 кВт, если это поддерживают ввод объекта, переносной EVSE и бортовое зарядное устройство автомобиля.
Главный риск силовой розетки в зарядке электромобиля связан с продолжительной нагрузкой. Электромобиль может брать ток несколько часов подряд, поэтому слабая клемма, старый кабель, бытовая розеточная группа, отсутствие PE или неверно выбранное УЗО быстро превращаются в нагрев, отключения защиты и повреждение вилки. Перед монтажом нужно проверить ввод, щит, трассу кабеля, место установки и ток, который реально будет брать зарядное устройство.
- какая мощность выделена по договору, ТУ или акту разграничения;
- какой вводной автомат стоит в щите и сколько тока остается на зарядку вечером;
- какой ток поддерживает переносной EVSE: 8, 10, 13, 16, 20, 24 или 32 А;
- однофазный или трехфазный бортовой зарядник установлен в автомобиле;
- есть ли PE, место под дифзащиту, УЗИП и отдельный автомат линии;
- где будет розетка: гараж, навес, улица, паркинг, дача или техническое помещение.

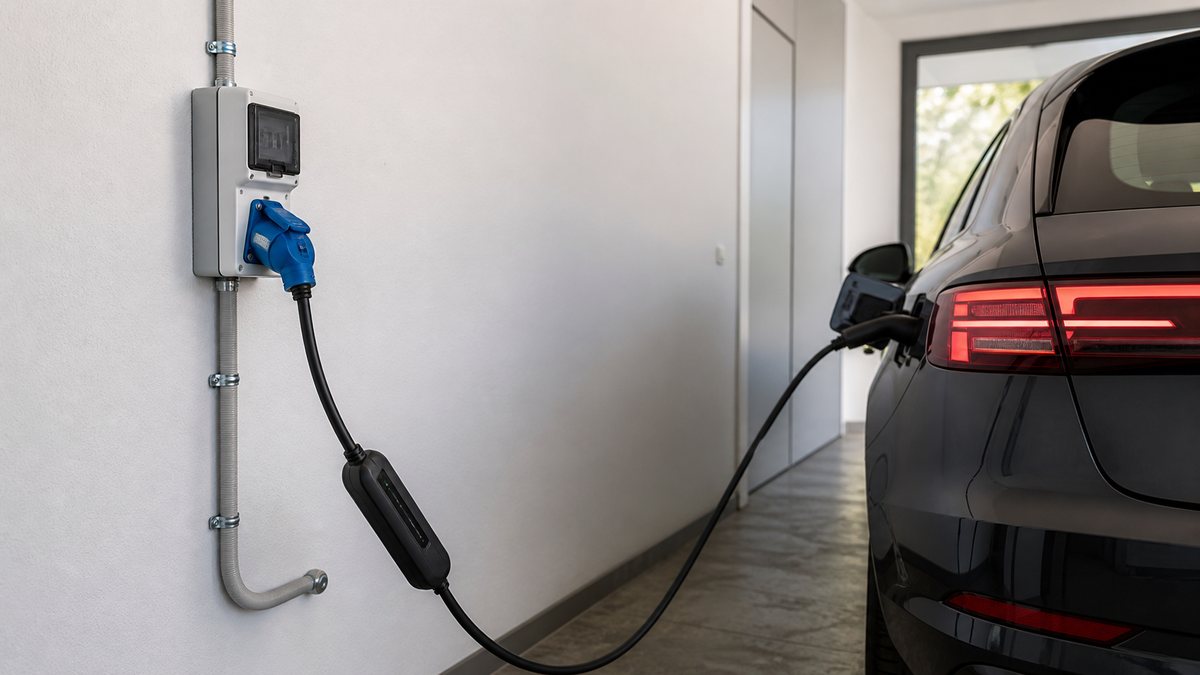

Когда силовая розетка подходит для электромобиля
CEE-розетка уместна для личной домашней зарядки, гаража, дачи, временной точки на объекте или переносного зарядного устройства, которое водитель берет с собой. Такой вариант дает больше тока, чем бытовая розетка, но требует нормальной линии от щита и проверки после монтажа.
| Ситуация | Что выбрать | Что проверить |
|---|---|---|
| Частный дом с ночной стоянкой | CEE 16 А или 32 А, либо Wallbox | вводной автомат, резерв мощности, отдельную линию, PE, защиту от утечки |
| Гараж или навес | CEE с корпусом IP44/IP54 или выше по месту | влагу, механическую защиту кабеля, доступ к отключению, нагрев контактов |
| Дача со слабым вводом | CEE 16 А или регулируемый EVSE с ограничением тока | одновременную работу насоса, отопления, бойлера, плиты и зарядки |
| Паркинг МКД | линия по согласованной трассе, часто лучше Wallbox с учетом | разрешение УК/балансодержателя, пожарные требования, учет кВт·ч, место подключения |
Если вводной автомат на 25 А, зарядное устройство на 32 А будет конфликтовать с домом: стоит включить бойлер, чайник, насос или отопление, и защита отключит питание. В такой ситуации ток EVSE ограничивают до 16-20 А, увеличивают выделенную мощность или ставят станцию с динамическим управлением нагрузкой.
CEE, Type 2, GB/T и Wallbox: что не перепутать
CEE — это силовой разъем со стороны здания. Type 2, GB/T, CCS, NACS или J1772 — разъемы со стороны автомобиля или зарядного кабеля. Ошибка в этом месте приводит к покупке неподходящего переходника: розетка на стене может быть CEE 32 А, а автомобиль при этом принимать заряд через Type 2, GB/T или Tesla/NACS.
| Разъем | Где находится | Что означает для зарядки |
|---|---|---|
| Синяя CEE 16/32 А | стена, щиток, переносная точка питания | однофазная AC-зарядка примерно до 3,7 или 7,4 кВт |
| Красная CEE 16/32 А | трехфазная силовая розетка | AC-зарядка примерно до 11 или 22 кВт при поддержке автомобиля |
| Type 2 | порт автомобиля или кабель Wallbox | основной AC-разъем европейских электромобилей |
| GB/T, NACS, J1772 | порт автомобиля или адаптер | нужен совместимый EVSE-кабель или переходник; мощность ограничивает автомобиль |
Перед покупкой переносного EVSE проверьте две стороны кабеля: какая вилка подключается к стене и какой коннектор подходит к автомобилю. Отдельно проверьте, умеет ли блок управления ограничивать ток. Для слабого ввода это важнее, чем максимальные 32 А в названии устройства.
16 А, 32 А и сколько энергии машина получит за ночь
Мощность считают по напряжению и току, но фактическая скорость ограничивается автомобилем и зарядным устройством. Если у машины однофазный бортовой зарядник на 7,4 кВт, красная трехфазная CEE сама по себе не даст 22 кВт. Если переносной EVSE сразу берет 32 А, слабый ввод будет отключаться даже при правильно установленной розетке.
| Ток зарядки | Примерная мощность 230 В | За 8 часов | Когда уместно |
|---|---|---|---|
| 8-10 А | 1,8-2,3 кВт | 14-18 кВт·ч | временная зарядка от исправной бытовой линии под контролем нагрева |
| 13 А | около 3 кВт | до 24 кВт·ч | запасной режим, когда EVSE позволяет ограничить ток |
| 16 А | около 3,7 кВт | до 29 кВт·ч | спокойная ночная зарядка через CEE 16 А |
| 20-24 А | 4,6-5,5 кВт | 37-44 кВт·ч | компромисс для ввода, где 32 А слишком много |
| 32 А | около 7,4 кВт | до 59 кВт·ч | отдельная линия, запас мощности и проверенный EVSE 32 А |
Для трехфазной сети ориентиры другие: CEE 16 А дает примерно 11 кВт, CEE 32 А — примерно 22 кВт. Это работает только с трехфазным EVSE и автомобилем, который принимает трехфазную AC-зарядку. У многих электромобилей фактический лимит ниже, поэтому паспорт автомобиля важнее, чем маркировка розетки.

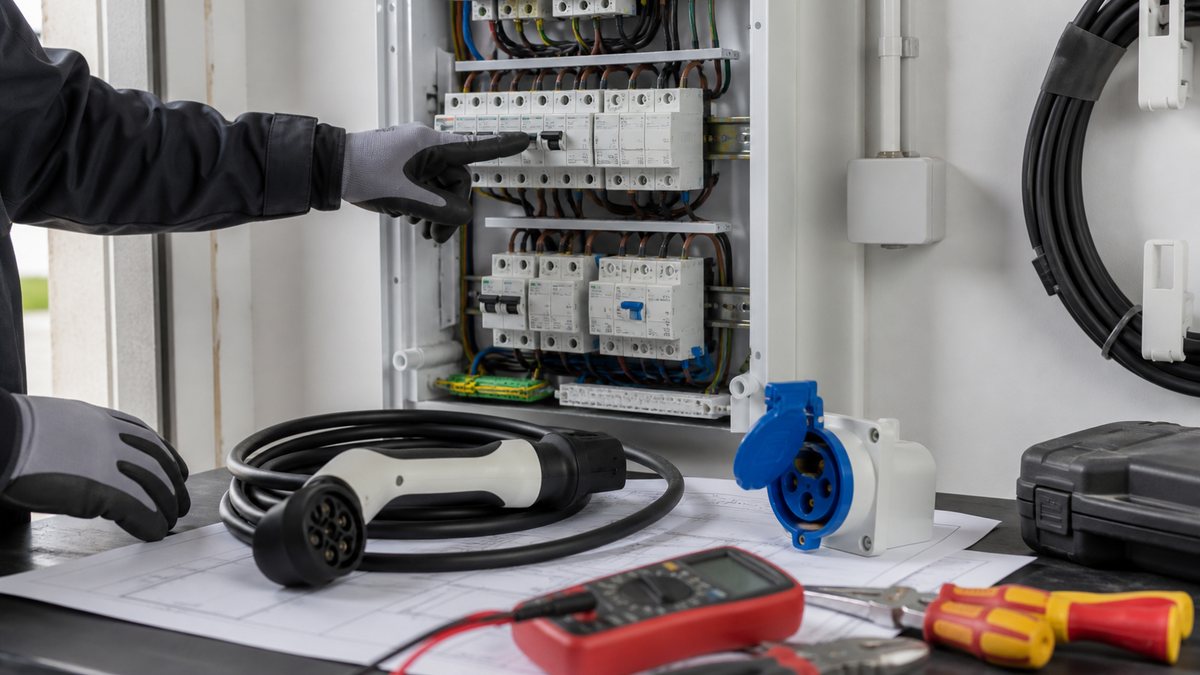

Какая защита и кабель нужны для CEE-розетки
Линия к CEE-розетке должна защищать кабель, человека и автомобиль. Обычно предусматривают отдельный автомат под расчетный ток линии, дифференциальную защиту, PE-защитный проводник, корректное разделение N/PE по схеме объекта и защиту от перенапряжений там, где это требуется по проекту и условиям ввода.
| Узел | Что проверить | Риск ошибки |
|---|---|---|
| Автомат линии | номинал, характеристику, соответствие сечению кабеля | кабель перегревается раньше, чем отключится защита |
| УЗО/дифзащита | тип A/B/F или наличие 6 мА DC-детекции в EVSE | обычная защита может потерять чувствительность к утечке |
| Кабель | медь, сечение, длину трассы, способ прокладки, падение напряжения | нагрев, просадка напряжения, ложные ошибки EVSE |
| PE и заземление | непрерывность PE, схему TN/TT, соединения в щите | EVSE блокирует зарядку или появляется опасное напряжение на корпусе |
| Корпус розетки | IP-рейтинг, крышку, гермоввод, крепление, доступ к отключению | влага, слабый контакт, механическое повреждение |
Если EVSE не имеет защиты от постоянной составляющей утечки 6 мА, для линии может потребоваться УЗО типа B. Если EVSE имеет 6 мА DC-детекцию или RDC-DD по IEC 62955, в схеме часто используют УЗО типа A или F с номиналом утечки 30 мА. Конкретный вариант выбирают по паспорту зарядного устройства, схеме щита и требованиям проекта. УЗО типа AC для зарядки электромобиля применять рискованно: постоянная составляющая утечки может нарушить работу такой защиты.
Что влияет на стоимость линии к CEE-розетке
Цена подключения зависит от состояния щита, длины трассы и состава защиты. Одинаковая синяя CEE 32 А может стоить по-разному в двух домах: в одном случае розетка ставится рядом с щитом, в другом нужно вести кабель через фасад, ставить отдельный бокс, УЗИП, дифзащиту и защищать кабель от влаги и механического повреждения.
| Позиция в смете | Что уточнить | Как влияет на цену |
|---|---|---|
| Розетка и корпус | CEE 16/32 А, синяя или красная, IP-рейтинг, крышка, гермоввод | уличное исполнение и качественный корпус дороже бытового решения |
| Кабельная линия | длина, сечение, медь, способ прокладки, труба, гофра, лоток или штроба | длинная трасса и наружная прокладка увеличивают материал и время монтажа |
| Защита в щите | автомат, УЗО или дифавтомат, тип защиты, место на DIN-рейке | если в щите нет места, добавляют бокс или переразводят часть оборудования |
| Заземление и проверка PE | схема TN/TT, непрерывность PE, соединения в щите, измерения | проблемы с PE часто требуют доработки щита или контура заземления |
| Пуск и проверка под нагрузкой | настройка тока EVSE, тест УЗО, контроль нагрева через 30-60 минут | проверка снижает риск повторного выезда из-за нагрева или ошибок EVSE |

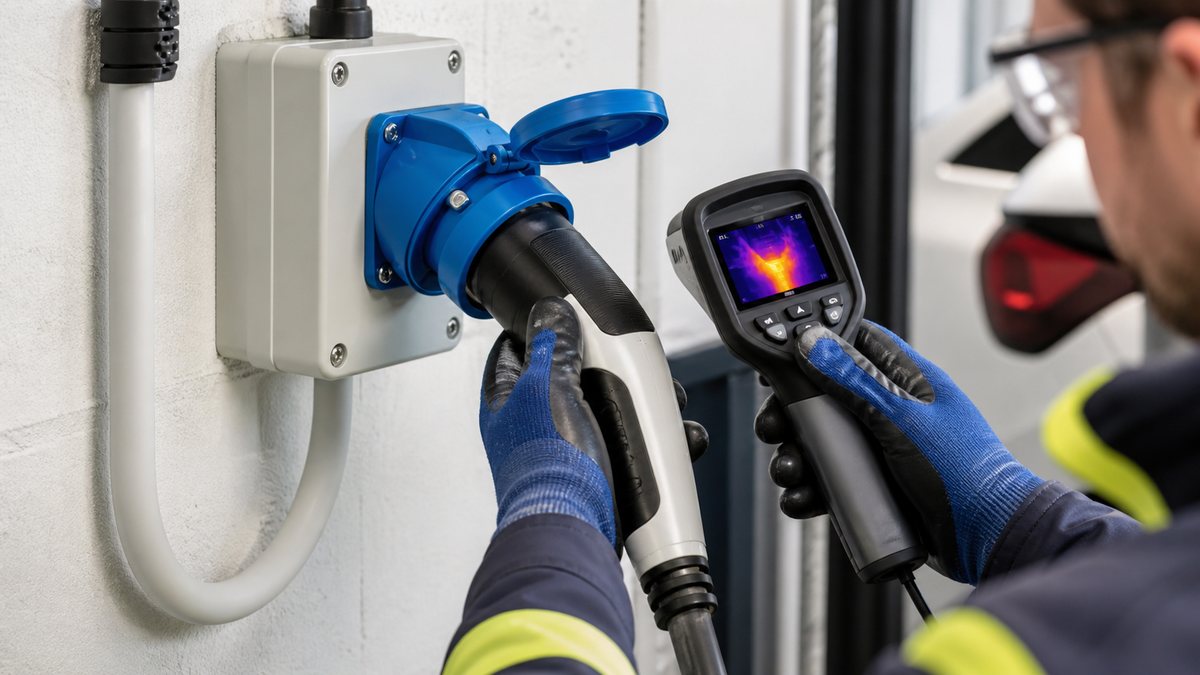

Как проверить розетку после монтажа
После установки CEE-розетка должна пройти проверку под реальной нагрузкой. Простая проверка индикаторной отверткой не показывает качество контакта, нагрев клемм, работу дифзащиты и поведение EVSE при длительной зарядке.
- Проверить схему подключения: фаза, N, PE, затяжка клемм, маркировка линии в щите.
- Проверить соответствие автомата и кабеля расчетному току зарядки.
- Проверить УЗО/дифавтомат кнопкой TEST и приборной проверкой, если доступна электролаборатория.
- Подключить EVSE, выставить рабочий ток и запустить зарядку.
- Через 30-60 минут проверить нагрев вилки, корпуса розетки, автомата и клемм в щите.
- Сохранить фото щита, маркировки линии, трассы кабеля, паспорта EVSE и фактического тока зарядки.
- греется вилка, крышка розетки, автомат или участок кабеля;
- EVSE показывает ошибку PE, утечки, напряжения или перегрева;
- зарядка идет через удлинитель на катушке или переходник неизвестного качества;
- зарядная линия подключена к общей розеточной группе дома;
- после дождя внутрь корпуса попала влага.
Где поставить силовую розетку
Место выбирают по порту автомобиля, длине кабеля EVSE, защите от воды и механических повреждений. Кабель не должен лежать на проезде, проходить через ворота, касаться горячих поверхностей или постоянно перегибаться у вилки.
важны вентиляция, доступ к щиту, защита от удара дверью и удобная высота подключения.
нужны влагозащищенный корпус, гермоввод, крышка, правильная ориентация розетки и механическая защита кабеля.
розетку ставят так, чтобы брызги, снег и талый лед не попадали в разъем и кабель не мешал проходу.
понадобятся согласованная трасса, учет потребления, доступ к отключению и разрешение УК или балансодержателя.

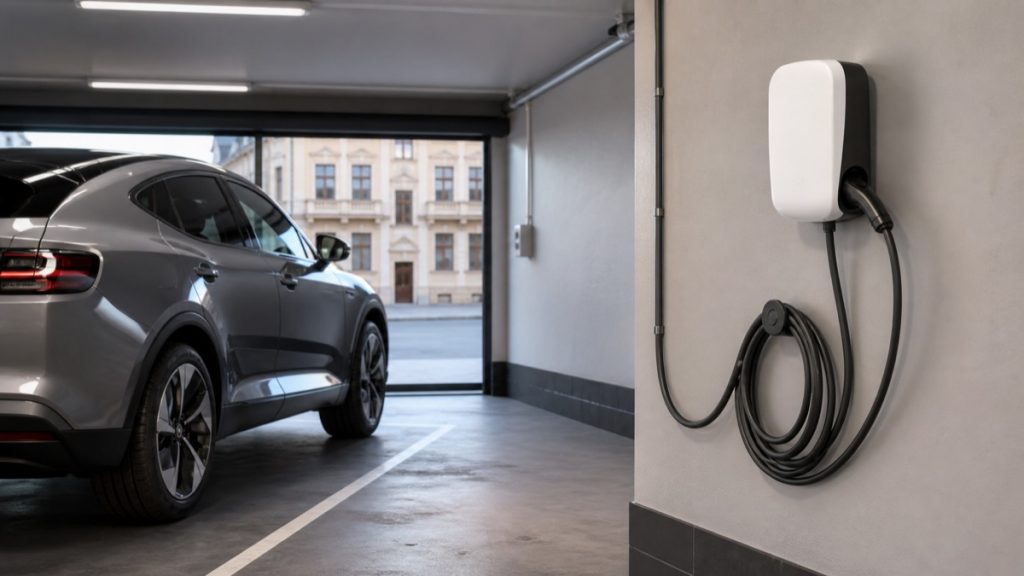

Когда лучше поставить Wallbox
Wallbox выбирают для ежедневной зарядки, нескольких пользователей, офиса, паркинга, учета кВт·ч, ограничения доступа, расписания, OCPP или динамического управления нагрузкой. CEE-розетка удобна для переносного EVSE, но она не заменяет станцию там, где нужна управляемая инфраструктура.
| Признак | Лучше CEE | Лучше Wallbox |
|---|---|---|
| Один автомобиль дома | да, если есть отдельная линия и EVSE | если нужна автоматика, приложение, постоянный кабель |
| Слабый ввод | только с ручным ограничением тока | лучше при динамическом управлении нагрузкой |
| Гости, арендаторы, сотрудники | плохо контролируется | RFID, учет, ограничения доступа |
| Паркинг или бизнес-объект | только как технический частный сценарий | предпочтительно для учета, сервиса и эксплуатации |
Ошибки при установке силовой розетки
Большинство проблем появляется не из-за самой CEE-розетки, а из-за линии, защиты и режима эксплуатации. Особенно часто ошибки видны после первой ночной зарядки, когда ток держится часами.
- Подключение к ближайшей розеточной группе. Зарядка начинает конкурировать с бытовой нагрузкой, а старые соединения работают на пределе.
- Удлинитель на катушке. Свернутый кабель греется сильнее, особенно при 10-16 А в течение нескольких часов.
- Умная розетка вместо расписания EVSE или автомобиля. Многие бытовые Wi-Fi-розетки не рассчитаны на длительную зарядку электромобиля.
- 32 А без проверки ввода. Розетка может быть рассчитана на 32 А, но дом, щит и кабельная линия такой режим не выдерживают.
- Отсутствие PE. EVSE может заблокировать зарядку, а при неисправности появляется риск поражения током.
- Нет проверки нагрева. Слабый контакт часто проявляется только через 30-60 минут работы под нагрузкой.
Что спросить у подрядчика перед работой
Хороший подрядчик не начинает монтаж с покупки розетки. Сначала он проверяет ввод, щит, трассу, место установки, паспорт EVSE и максимальный AC-ток автомобиля. После работы у владельца должны остаться понятные данные по линии и защите.
ответ нужен до выбора 32 А, иначе зарядка будет отключать дом при бытовой нагрузке.
кабель считают по току, длине, способу прокладки и месту установки розетки.
нужно учесть тип EVSE и защиту от постоянной составляющей утечки.
после запуска проверяют зарядку под нагрузкой, нагрев контактов и отключение защиты.
Что подготовить для расчета
Предварительный расчет получается точнее, если сразу передать данные по дому, автомобилю и месту установки. Это помогает понять, достаточно ли CEE 16 А, можно ли ставить CEE 32 А, нужен ли Wallbox и придется ли дорабатывать щит.
фото вводного автомата, счетчика, свободного места, шин N/PE и ближайшей схемы, если она есть.
модель машины, тип разъема, максимальный AC-ток, паспорт переносного зарядного устройства.
примерное расстояние от щита до розетки, стены, фасад, земля, гараж, навес или паркинг.
должны остаться фото маркировки линии, номиналы защиты, данные по кабелю, выставленный ток EVSE и результат проверки нагрева.
Полезные материалы по теме
Отдельная линия для зарядкикак вести питание от щита и зачем отделять зарядку от бытовых потребителей
Кабель и автоматкак подобрать автомат, сечение кабеля и защиту под 7,4 / 11 / 22 кВт
УЗО для зарядной станциикакую дифференциальную защиту поставить на линию зарядки
Заземление зарядной станциичто проверить по PE, схеме заземления и измерениям перед подключением
УЗИП для зарядкикогда нужна защита от перенапряжения в доме, гараже и на даче
Где поставить зарядкукак выбрать место, чтобы кабель доставал до порта и не мешал проезду
Зарядка в частном домечто проверить по вводу, щиту, трассе кабеля и месту установки
Вопросы и ответы
Источники и нормативная база
- IEC 60309 — промышленные вилки, розетки и соединители CEE: токи, цветовая кодировка, IP-варианты, исполнение для однофазных и трехфазных сетей.
- IEC 61851-1 — общие требования к проводной зарядке электромобилей и режимам зарядки.
- IEC 62196 — разъемы для зарядки электромобилей со стороны автомобиля и зарядного кабеля.
- IEC 62955 — устройства обнаружения постоянной составляющей дифференциального тока для зарядной инфраструктуры.
- IET Wiring Matters и BEAMA Guide по выбору RCD для EVSE — профессиональные рекомендации по Type A/Type B/RDC-DD и риску ослепления УЗО постоянной составляющей.
- ПУЭ и проектные требования объекта — для выбора кабеля, защиты, заземления, способа прокладки и проверки линии.
- Паспорта EVSE, Wallbox и автомобиля — для максимального тока, фазности, поддерживаемого разъема и требований к защите.
