RDC-DD для зарядной станции электромобиля: защита от утечки 6 мА DC
Коротко: RDC-DD контролирует постоянную утечку тока в линии зарядной станции. Если зарядное оборудование имеет сертифицированный контроль 6 мА DC по IEC 62955, в проекте часто применяют УЗО типа A вместе с этой встроенной защитой. Если подтверждения 6 мА DC в паспорте станции нет, для линии зарядки закладывают УЗО типа B или другое решение по проекту. Перед покупкой станции проверьте паспорт, схему подключения и требования производителя к дифзащите.
Что такое RDC-DD
Residual Direct Current Detecting Device — контроль остаточного постоянного тока в линии зарядной станции AC.
Узел бывает встроенным в станцию или отдельным модулем в схеме управления. При достижении порога DC он отключает питание через реле, контактор или другой узел по паспорту производителя.
В бортовом зарядном устройстве, высоковольтной части автомобиля, кабеле или силовой части станции.
Корпус автомобиля, металлические части станции, разъем или влажная поверхность у зарядки.
Автомобиль подключен, индикатор горит, явной ошибки на корпусе станции нет.
- Постоянная составляющая подмагничивает сердечник УЗО типа A.
- Аппарат теряет чувствительность к переменной утечке.
- При следующем повреждении изоляции питание может остаться включенным.
- Прикосновение к машине, разъему или корпусу станции становится опасным.
В паспорте станции ищите формулировки «6 mA DC», «RDC-DD», «Residual DC Detection», «IEC 62955». Устного обещания продавца мало: электрик и проектировщик должны видеть эту функцию в документации.
Почему порог 6 мА DC важен
Обычное УЗО типа A рассчитано на синусоидальный переменный ток утечки и пульсирующую постоянную составляющую. Плавный постоянный ток подмагничивает сердечник трансформатора тока внутри УЗО. При насыщении сердечника аппарат может выглядеть исправным, но теряет чувствительность к переменному току утечки. Поэтому для зарядных станций применяют защиту, которая отключает питание до того, как постоянная составляющая ослабит работу вышестоящего УЗО.
Порог 6 мА DC — это уровень срабатывания RDC-DD в зарядке Mode 3: это стационарная зарядная станция с собственной схемой управления. В Mode 2 зарядка идет через переносной кабель с защитным блоком, поэтому требования к защите и проверке отличаются. Если встроенный контроль сработает вовремя, вышестоящее УЗО типа A продолжает нормально защищать линию от переменной утечки. Если такой функции в станции нет, защиту линии приходится решать иначе.
| Ток утечки | Что происходит | Что закладывают в защиту |
|---|---|---|
| Переменный ток утечки 30 мА | Опасный режим для человека и линии, с которым работает УЗО. | УЗО или дифавтомат с чувствительностью 30 мА по проекту. |
| Пульсирующая постоянная составляющая | Может появляться в цепях с электронной нагрузкой. | УЗО типа A, если оно подходит по схеме производителя. |
| Плавная постоянная утечка 6 мА DC | Подмагничивает сердечник УЗО типа A; аппарат может потерять чувствительность к переменной утечке. | Встроенный RDC-DD или УЗО типа B по проектному решению. |
Тип A с RDC-DD или тип B
Для владельца главный вопрос звучит проще: можно ли поставить обычную современную дифзащиту типа A или придется покупать более дорогую защиту типа B. Ответ зависит от паспорта зарядной станции, схемы щита, типа сети, мощности и требований производителя.
Разница в цене заметна уже на подборе оборудования. Обычное УЗО типа A для бытовых и малых коммерческих щитов часто стоит тысячи рублей. Модульное УЗО типа B для линии зарядной станции относится к более сложной аппаратуре: оно контролирует переменную, пульсирующую и плавную постоянную утечку, поэтому в смете может выйти в десятки тысяч рублей или несколько сотен евро. Если станция еще не куплена, заранее сравните две сметы: модель со встроенным подтвержденным RDC-DD часто оказывается выгоднее, чем покупка станции без этой функции и отдельного УЗО типа B.
| Решение | Когда подходит | Что проверить | Цена для сметы | Риск ошибки |
|---|---|---|---|---|
| УЗО типа A + встроенный RDC-DD | Станция имеет подтвержденный контроль 6 мА DC и производитель допускает такую схему. | Паспорт станции, руководство по монтажу, схему отключения, тип сети, номинал автомата. | Обычно дешевле по щиту: внешний аппарат типа A стоит заметно меньше, а контроль 6 мА DC уже входит в станцию. | При отсутствии подтверждения защита может оказаться неполной. |
| УЗО типа B | В станции нет подтвержденного RDC-DD, объект требует универсального контроля утечек, проектировщик выбирает внешнюю защиту. | Полюсность 2P/4P, ток, чувствительность 30 мА, место установки в щите, селективность. | Дороже по закупке: отдельный модуль типа B часто стоит в разы выше УЗО типа A из-за контроля плавной постоянной утечки. | Ошибочное включение ниже общего УЗО типа A может создать проблемы для соседних линий. |
| Дифавтомат | Нужна защита от перегрузки, короткого замыкания и утечки в одном аппарате. | Тип дифзащиты, кривая автомата, отключающая способность, соответствие кабелю и мощности станции. | Цена зависит от совмещения автомата и дифзащиты в одном корпусе. Сверяйте тип утечки, номинал, полюсность и отключающую способность. | Дифавтомат без нужного типа дифференциальной защиты не защищает от постоянной утечки. |
Как проверить паспорт станции
Перед монтажом попросите у поставщика паспорт, руководство по установке и схему подключения конкретной модели. Для одной и той же линейки могут быть разные исполнения: с кабелем и без кабеля, с модемом, с учетом, с внутренней защитой 6 мА DC или без нее.
- Найдите в документации строку про «6 mA DC» или «RDC-DD according to IEC 62955».
- Проверьте, какой внешний аппарат просит производитель: УЗО типа A, тип B, дифавтомат или отдельный защитный узел.
- Сверьте фазность станции: 7,4 кВт — однофазная нагрузка около 32 А, 11 кВт — трехфазная нагрузка 16 А, 22 кВт — трехфазная нагрузка 32 А.
- Проверьте, чем станция отключает силовую цепь при аварии: внутренним реле, контактором или внешним устройством.
- Попросите электрика сопоставить схему защиты с сечением кабеля, длиной трассы, вводным автоматом и системой заземления.
- Сохраните паспорт и схему в комплекте документов по объекту. Они пригодятся при обслуживании и споре со службой эксплуатации.
Что заложить в щит и проект
RDC-DD отвечает только за постоянную утечку. Линия зарядной станции все равно требует защиты от перегрузки и короткого замыкания, корректной дифзащиты, PE-проводника, нормального кабеля, надежных клемм и понятной маркировки в щите.
| Элемент | Что указать | Зачем это владельцу |
|---|---|---|
| Автомат линии | Номинал, число полюсов, отключающая способность, кривая срабатывания. | Кабель защищен от перегрузки и короткого замыкания. |
| Дифзащита | Тип A, тип B или связка с RDC-DD, чувствительность 30 мА. | Понятно, как линия реагирует на утечку тока. |
| RDC-DD | Встроен в станцию или установлен отдельным модулем, есть ссылка на паспорт и IEC 62955. | Есть подтверждение контроля плавной постоянной утечки 6 мА DC. |
| Кабель | Марка, сечение, длина трассы, способ прокладки, расчет падения напряжения. | Снижается риск нагрева, просадки напряжения и срабатывания защиты под нагрузкой. |
| PE и N | Схема заземления, шина PE, разделение N/PE, измерения после монтажа. | Станция получает корректную защитную цепь, а УЗО работает по назначению. |
| УЗИП | Тип защиты от импульсных перенапряжений и место установки. | Электроника станции защищена от скачков напряжения при авариях и грозе. |

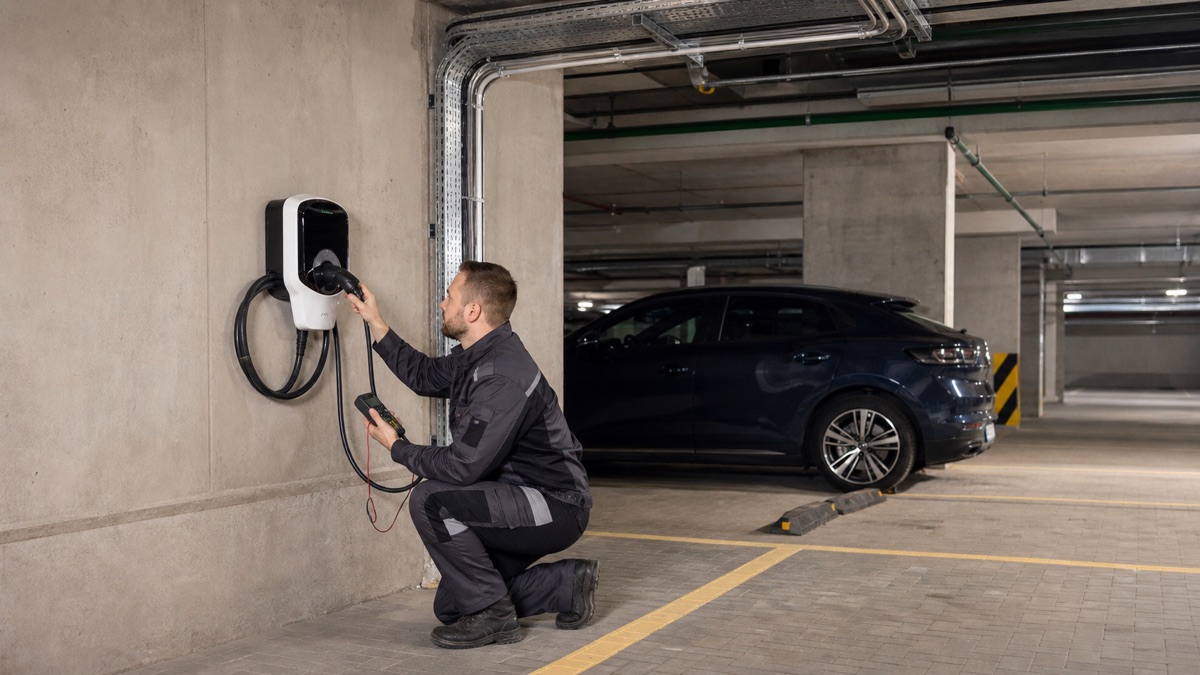

Если станция ставится в паркинге, бизнес-центре, офисе, на улице или в системе из нескольких точек, зафиксируйте защиту в однолинейной схеме. УК, служба эксплуатации и электролаборатория должны видеть автомат, дифзащиту, кабель, учет, PE/N и способ отключения станции.
Mode 2 и Mode 3
Для стационарной станции Mode 3 проверьте паспорт самой станции, схему отключения силовой цепи и требования к внешней дифзащите. Для переносного кабеля Mode 2 смотрите паспорт защитного блока в кабеле: там указывают допустимый ток, режим работы, защиту от утечки и условия подключения к розетке.
| Вариант зарядки | Где находится защита | Что проверить |
|---|---|---|
| Mode 2, переносной кабель | В блоке на кабеле и в линии питания розетки. | Паспорт переносного устройства, ток 10/16/32 А, розетку, автомат, УЗО, нагрев контактов. |
| Mode 3, настенная станция | В станции и в щите линии зарядки. | Наличие 6 мА DC, тип внешней дифзащиты, кабель, PE/N, настройки тока, протоколы проверки. |
| Несколько точек | В каждой линии и в общей схеме распределения. | Индивидуальную защиту точек, селективность, учет, нагрузку на фазы, резерв мощности. |
Сценарии выбора защиты
Проверьте однофазную линию 32 А, паспорт станции, тип внешнего УЗО и нагрев клемм под длительной нагрузкой.
Сверьте трехфазное подключение 16 А, баланс фаз, PE/N и требование производителя по типу дифзащиты.
Подготовьте схему для УК: место подключения, автомат, дифзащита, кабельная трасса, учет кВт·ч и отключение при аварии.
Нужны отдельные линии или понятная групповая схема, расчет одновременной нагрузки, индивидуальная защита и маркировка.
Ошибки при выборе RDC-DD и УЗО
Ошибки в защите чаще появляются на этапе покупки станции или сборки щита. Владелец смотрит на мощность и цену зарядки, а электрик потом обнаруживает, что в паспорте нет нужной строки про 6 мА DC, в щите стоит старое УЗО типа AC или линия подключена через общий аппарат с соседними потребителями.
- Поставили УЗО типа AC на линию зарядки с электронной нагрузкой.
- Оставили тип A без подтвержденного RDC-DD в станции.
- Выбрали дифавтомат по току, но не проверили тип дифференциальной части.
- Подключили линию зарядки ниже общего УЗО, которое питает другие группы.
- Не сохранили паспорт станции и схему защиты для УК или обслуживания.
- Собрали щит без УЗИП на объекте, где станция стоит на улице или питается длинной линией.

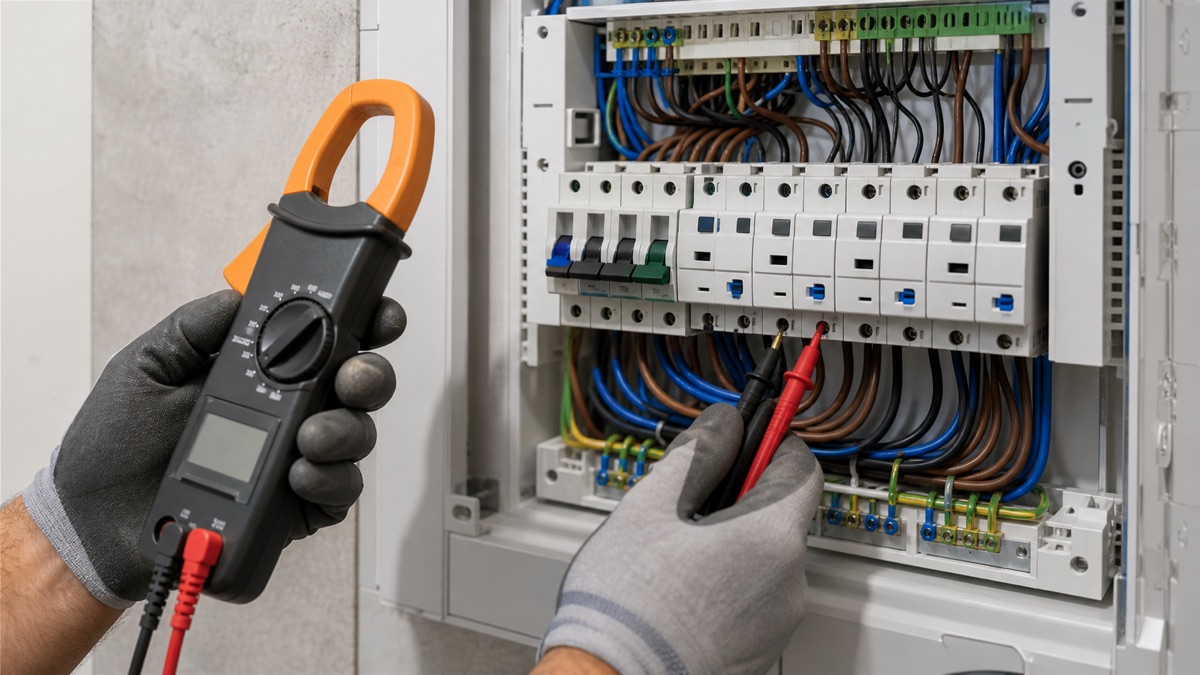

Проверка после монтажа
После установки попросите электрика показать, какая защита относится к зарядной станции, где она подписана в щите и что отключается при тесте. Для паркинга и коммерческого объекта полезно оформить протоколы измерений и исполнительную схему.
- Сверьте фактическую станцию с паспортом и моделью в смете.
- Проверьте маркировку автомата, УЗО, дифавтомата и линии в щите.
- Убедитесь, что PE подключен корректно, а N и PE не смешаны после дифзащиты.
- Проверьте зарядку под нагрузкой: ток, нагрев клемм, отсутствие ошибок станции.
- Сохраните паспорт, схему, фото щита и результаты измерений.
- Для объекта с УК передайте схему эксплуатации: кто отключает линию, где находится автомат, как учитывается электроэнергия.
Нужно подобрать защиту для станции?
Пришлите модель зарядной станции, фото щита, выделенную мощность и расстояние до места установки. Проверим, что требуется для линии: автомат, УЗО или дифавтомат, контроль 6 мА DC, кабель, УЗИП, учет и согласование.
Полезные материалы по теме
Какое УЗО нужно для зарядной станции
тип защиты, схемы для дома и паркинга, частые ошибки
Кабель и автомат для зарядной станции
расчет тока, сечения и защиты для 7,4 / 11 / 22 кВт
Отдельная линия для зарядки
как вести питание от щита и когда линия нужна обязательно
Выбивает автомат или УЗО
как безопасно сузить причину отключения и что подготовить электрику
Вопросы и ответы
Обязателен ли УЗО типа B для зарядной станции?
Можно ли поставить тип A, если станция с RDC-DD?
Где искать 6 мА DC в документации?
RDC-DD заменяет автомат линии?
RDC-DD заменяет УЗО?
Нужен ли RDC-DD для CEE-розетки?
Почему старое УЗО типа AC плохо подходит для зарядки?
Нужна ли отдельная дифзащита на каждую зарядную точку?
Что делать, если в паспорте станции нет RDC-DD?
Что проверяет электрик после монтажа?
Источники и нормативная база
- IEC 62955:2018. Residual direct current detecting device (RDC-DD) to be used for mode 3 charging of electric vehicles.
- IEC 61851-1:2017. Electric vehicle conductive charging system — Part 1: General requirements.
- IEC 62752. In-cable control and protection device for mode 2 charging of electric road vehicles.
- IEC 60364-7-722. Requirements for special installations or locations — supplies for electric vehicles.
- IEC 61008-1 и IEC 61009-1. Residual current operated circuit-breakers and residual current operated circuit-breakers with integral overcurrent protection.
- ГОСТ IEC 62196. Вилки, штепсельные розетки, транспортные соединители и вводы для проводной зарядки электромобилей.
