Кабель и автомат для зарядной станции электромобиля: расчет 7,4, 11 и 22 кВт
Кабель и автомат для зарядной станции выбирают по мощности станции, типу сети, длине трассы, способу прокладки и требованиям защиты. Зарядка электромобиля создает длительную нагрузку: линия может работать 6-10 часов подряд, поэтому слабый контакт или неверное сечение быстро превращаются в перегрев.
Ниже — практический ориентир для частного дома, паркинга и небольшого коммерческого объекта. Финальный подбор должен делать специалист после осмотра щита и проверки выделенной мощности.
От чего зависит выбор кабеля и автомата
Главные параметры — мощность станции, количество фаз и ток нагрузки. Например, однофазная станция 7,4 кВт работает с током около 32 А, а трехфазная станция 11 кВт — примерно 16 А на фазу. При одинаковой мощности требования к линии могут быть разными.

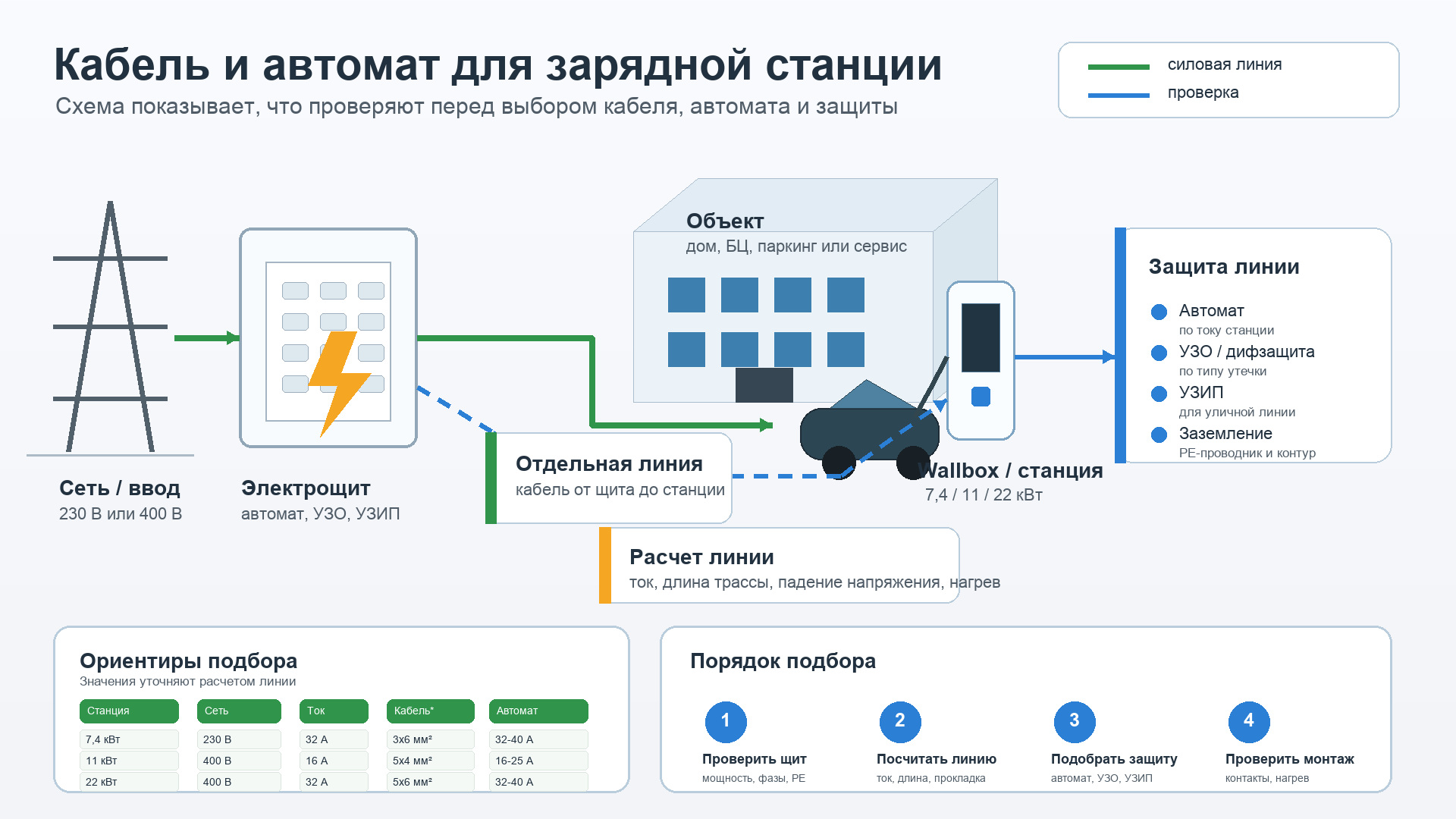

Порядок подбора
- Определить мощность зарядной станции: 3,5 кВт, 7,4 кВт, 11 кВт или 22 кВт.
- Проверить тип подключения: 230 В одна фаза или 400 В три фазы.
- Измерить длину трассы от щита до станции.
- Учесть способ прокладки: в трубе, лотке, земле, по фасаду или внутри помещения.
- Подобрать автомат, УЗО или дифавтомат и защиту от перенапряжений.
Для зарядной станции нельзя ориентироваться только на пиковую мощность. Важна длительная нагрузка: линия должна выдерживать ток часами без перегрева кабеля, автомата и клемм.

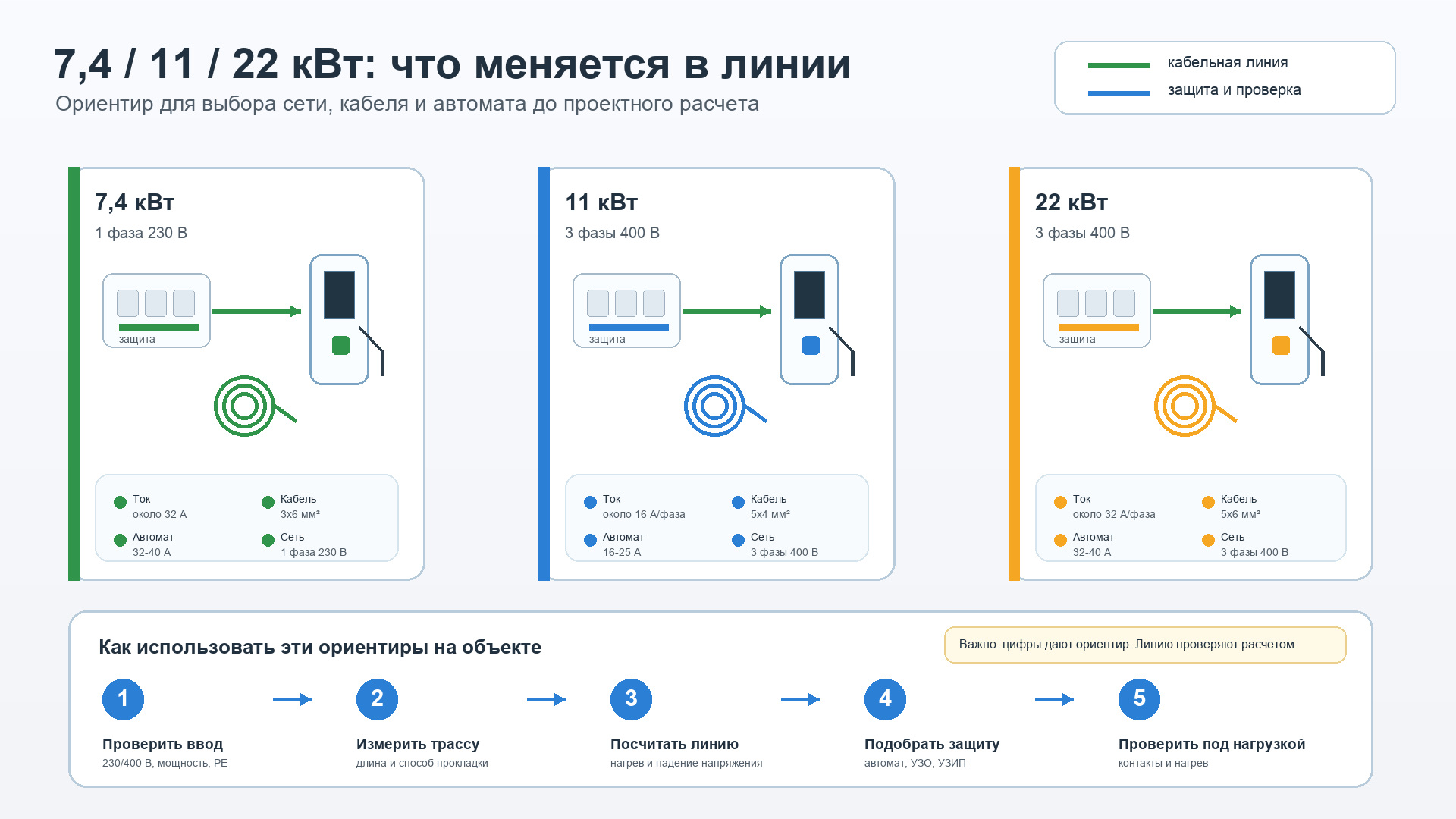

Ориентировочные параметры для популярных станций
| Мощность станции | Сеть | Ток | Что проверить |
|---|---|---|---|
| 3,5 кВт | 1 фаза, 230 В | 16 А | Состояние розетки, контактов и линии |
| 7,4 кВт | 1 фаза, 230 В | 32 А | Отдельная линия от щита и расчет сечения |
| 11 кВт | 3 фазы, 400 В | 16 А на фазу | Баланс фаз и совместимость автомобиля |
| 22 кВт | 3 фазы, 400 В | 32 А на фазу | Выделенная мощность, проект и защита |
Какая защита нужна для линии зарядки
Для зарядной станции обычно предусматривают отдельный автоматический выключатель и устройство защитного отключения или дифавтомат. Для уличной установки дополнительно проверяют защиту корпуса, ввод кабеля, заземление и необходимость УЗИП.
Если расстояние от щита до станции больше 25-30 м, нужно отдельно считать падение напряжения. При длинной трассе сечение кабеля может оказаться больше, чем в коротком подключении той же мощности.
Как связать кабель, мощность и сценарий использования
Для частного дома часто достаточно станции 7,4 или 11 кВт. Для паркинга отдельно проверяют мощность, учет потребления, доступ пользователей и согласование с управляющей компанией. Для бизнеса дополнительно оценивают, сколько машин нужно заряжать за день и нужна ли быстрая DC-станция.
Для продолжения темы смотрите материалы нужна ли отдельная линия для зарядки электромобиля, можно ли установить зарядную станцию самостоятельно, а также услуги проектирование и согласование и строительно-монтажные работы.

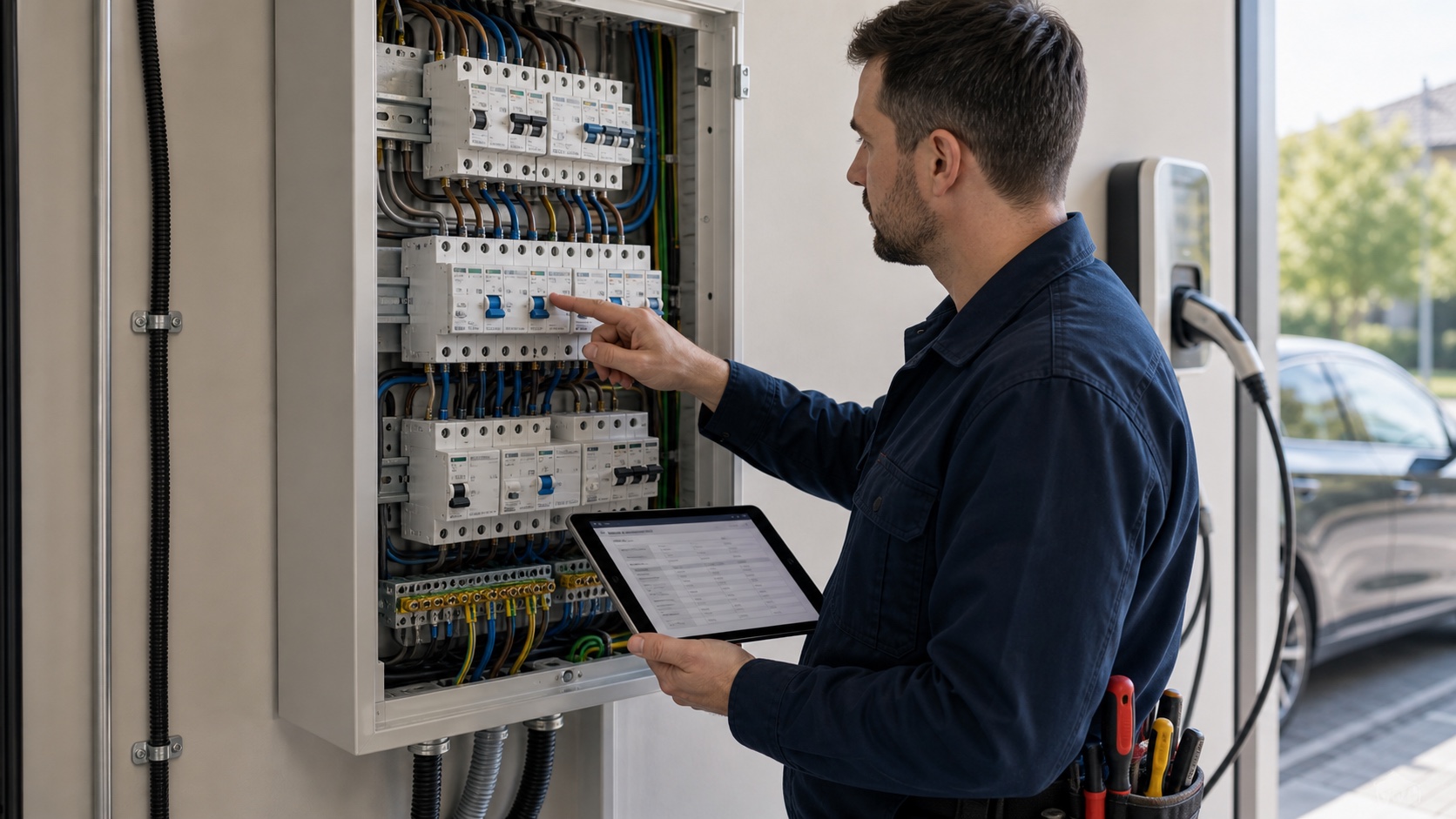

Как инженер проверяет линию перед монтажом
Ориентир по таблице помогает понять порядок величин, но итоговый кабель и автомат выбирают после осмотра объекта. Для зарядной станции важна длительная нагрузка: линия может работать несколько часов подряд, поэтому запас по нагреву, способ прокладки и качество соединений критичны.
- Проверяют выделенную мощность и вводной автомат объекта.
- Уточняют тип сети: однофазная 230 В или трехфазная 400 В.
- Измеряют расстояние от щита до места установки станции.
- Смотрят способ прокладки: труба, лоток, гофра, земля, фасад, паркинг.
- Подбирают автомат, УЗО или дифференциальную защиту, УЗИП и заземление.
- Проверяют, останется ли запас мощности для дома, офиса или паркинга.
Пример подбора для частного дома и паркинга
| Сценарий | Что обычно проверяют | Риск ошибки |
|---|---|---|
| Дом, станция 7,4 кВт | однофазная линия, 32 А, длина трассы, бытовые нагрузки | перегруз одной фазы и отключения при одновременной работе техники |
| Дом, станция 11 кВт | трехфазный ввод, баланс фаз, резерв мощности | станция будет ограничиваться или выбивать вводной автомат |
| Паркинг МКД | точка подключения, учет, общие сети, согласование трассы | линию могут не согласовать после покупки оборудования |
| Бизнес или офис | пики нагрузки, несколько станций, мониторинг, будущий резерв | первую линию придется переделывать при расширении зарядных мест |
Нужен расчет кабеля, автомата и защиты?
Для установки зарядной станции в Санкт-Петербурге и ЛО можно подготовить предварительный расчет по фото щита, мощности станции и длине трассы. Для точной сметы нужен осмотр: инженер проверит ввод, резерв мощности, место прокладки кабеля и состав защиты.
Связанные услуги: строительно-монтажные работы, проектирование и согласование, пусконаладочные работы. Для расчета напишите на elektroz255@gmail.com или позвоните +7 906 225-54-00.
Источники и нормативная база
- ПУЭ, 7-е издание: требования к электропроводкам, аппаратам защиты и заземлению.
- ГОСТ Р МЭК 61851-1. Система кондуктивной зарядки электромобилей.
- IEC 61851-1: Electric vehicle conductive charging system.
- IEC 60364 series: Low-voltage electrical installations.
- IEC 62196 series: plugs, socket-outlets and vehicle connectors for EV charging.
