Как рассчитать кабельную линию для зарядной станции: длина, ток и падение напряжения
Коротко: кабельную линию для зарядной станции считают по рабочему току, длине фактической трассы, способу прокладки, числу фаз, падению напряжения и длительному нагреву. Для 7,4 кВт обычно получается около 32 А в однофазной сети, для 11 кВт — около 16 А на фазу, для 22 кВт — около 32 А на фазу. На трассе 5-10 м достаточно одной проверки, а при 25-40 м уже нужен расчет сечения, теплового режима и запаса по щиту.
Одинаковая мощность станции не означает одинаковую кабельную линию. Трасса 8 м от щита до wallbox и трасса 38 м через гараж, фасад и стойку дают разные потери, условия охлаждения и требования к защите.
Когда нужен отдельный расчет кабельной линии
Расчет нужен каждый раз, когда зарядная станция работает как длительная нагрузка. Wallbox может держать высокий ток несколько часов подряд, поэтому ошибку в сечении кабеля, автомате или способе прокладки видно не сразу: сначала греются клеммы, затем появляется падение напряжения, ошибки зарядки и срабатывания защиты.
- Измерить фактическую длину трассы. Считают путь кабеля от щита до станции с поворотами, вводами, подъемами, проходом через стену, лоток или трубу.
- Определить мощность и фазность станции. 7,4 кВт чаще однофазные 32 А, 11 кВт — трехфазные 16 А на фазу, 22 кВт — трехфазные 32 А на фазу.
- Проверить способ прокладки. Кабель в земле, трубе, гофре, лотке, стене и на фасаде имеет разные условия охлаждения.
- Проверить падение напряжения. На длинных линиях оно влияет на стабильность зарядки и потери энергии.
- Согласовать защиту. Автомат, УЗО или дифзащита подбираются вместе с кабелем, станцией и схемой заземления.
- Оставить запас на расширение. Если позже появится второй электромобиль или вторая станция, дешевле учесть это до прокладки трассы.
Ток для 3,7, 7,4, 11 и 22 кВт
Первый ориентир — рабочий ток станции. Для однофазной сети используют приближенную формулу I = P / U. Для трехфазной AC-станции практический расчет ведут по току на фазу и проверяют, поддерживает ли автомобиль нужную мощность бортовым зарядным устройством.
| Мощность станции | Тип сети | Рабочий ток | Где часто применяют |
|---|---|---|---|
| 3,7 кВт | 1 фаза 230 В | около 16 А | медленная домашняя зарядка, резервный сценарий |
| 7,4 кВт | 1 фаза 230 В | около 32 А | частный дом, гараж, фасад, навес |
| 11 кВт | 3 фазы 400 В | около 16 А на фазу | дом с трехфазным вводом, офис, паркинг |
| 22 кВт | 3 фазы 400 В | около 32 А на фазу | коммерческая парковка, парк электромобилей, быстрый AC-сценарий |
Почему длина трассы меняет сечение кабеля
У кабеля есть сопротивление. Чем длиннее линия и выше ток, тем больше потери, нагрев и падение напряжения на пути от щита до станции. На короткой трассе 5-10 м это обычно второстепенный фактор, но на 25-40 м однофазная нагрузка 32 А уже требует отдельной проверки.
| Фактор | Что происходит | Практическая проверка |
|---|---|---|
| Длина трассы | растут сопротивление и падение напряжения | считать фактический маршрут, а не расстояние по прямой |
| Ток 32 А | линия сильнее нагревается при длительной зарядке | проверить сечение, автомат, клеммы и тепловой режим |
| Прокладка в трубе или гофре | охлаждение хуже, чем при открытой прокладке | учесть способ монтажа и соседние кабели |
| Улица, земля, паркинг | появляются влага, механическая защита, лотки, проходки | выбрать трассу, защиту кабеля и место ввода в станцию |
Ориентиры по длине трассы
Точные сечения выбирают по расчету и условиям объекта. Для предварительной оценки полезны инженерные ориентиры: где достаточно типовой проверки, где нужен расчет падения напряжения, а где требуется проект с трассой, щитом и резервом мощности.
| Сценарий | Что обычно проверяют | Риск ошибки |
|---|---|---|
| До 10 м от щита | ток станции, автомат, УЗО/дифзащиту, заземление | заниженная защита или подключение к старой группе |
| 10-25 м | сечение, способ прокладки, падение напряжения для 32 А | нагрев линии при ночной зарядке |
| 25-40 м | расчет потерь, запас сечения, шкаф, трассу, защиту от повреждений | падение напряжения, ошибки станции, дорогая переделка |
| Больше 40 м или несколько станций | проект, нагрузку объекта, распределительный щит, возможность расширения | нехватка мощности, перегрев лотков, невозможность добавить новые посты |
Для однофазной станции 7,4 кВт на длинной линии иногда рациональнее перейти на трехфазную станцию 11 кВт, если объект и автомобиль это поддерживают. При 11 кВт нагрузка распределяется примерно по 16 А на фазу, что часто удобнее для щита и кабельной линии.
Пример: 7,4 кВт на 30 м от щита
Исходные данные: wallbox 7,4 кВт, однофазная сеть 230 В, рабочий ток около 32 А, фактическая трасса от щита до станции 30 м. Кабель идет из дома через стену, дальше по фасаду и к месту парковки под навесом.
- Сначала фиксируют реальную длину кабеля: щит, повороты, проходка, фасад, ввод в станцию, запас на подключение.
- Проверяют, выдержит ли ввод дома дополнительную длительную нагрузку 32 А без перегруза по фазе.
- Считают падение напряжения и выбирают сечение с учетом способа прокладки.
- Подбирают автомат, УЗО или дифавтомат под станцию и тип сети.
- После монтажа запускают зарядку под нагрузкой и контролируют нагрев клемм, автомата и кабельного ввода.
Если на объекте уже есть трехфазный ввод, стоит сравнить этот вариант с 11 кВт. Сравнение затрагивает время зарядки, распределение нагрузки по фазам, требования к кабелю и резерв мощности.
Пример: 11 кВт на 40 м в паркинге

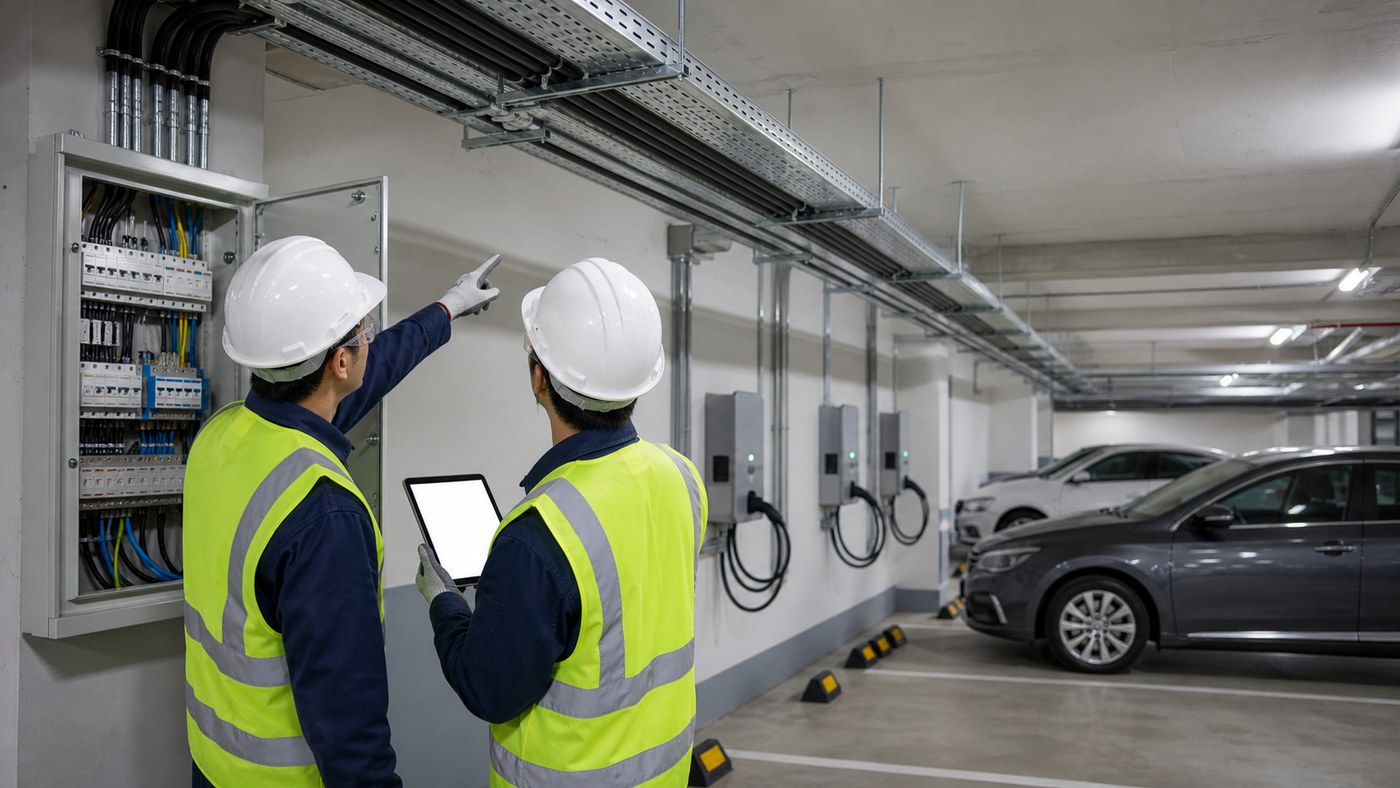

Для трехфазной станции 11 кВт рабочий ток обычно около 16 А на фазу. При трассе 40 м проверяют весь путь кабеля по паркингу: щит, лотки, проходки, соседние линии, место установки автомата и доступ для обслуживания.
- проверяют свободное место в щите и кабельных лотках;
- смотрят допустимость прокладки рядом с существующими линиями;
- закладывают защиту кабеля на открытых участках и в местах проезда;
- проверяют, нужно ли согласование трассы с УК или эксплуатирующей организацией;
- оставляют резерв под вторую точку, если парковочное место может расширяться до двух зарядок.
Типовые ошибки при расчете
- Берут расстояние по прямой. На плане 18 м, по фактической трассе с поворотами и вводами получается 26-30 м.
- Смотрят только на мощность станции. Линия для 7,4 кВт на 8 м и на 35 м может требовать разных решений.
- Не учитывают длительную нагрузку. Зарядка идет часами, поэтому слабые клеммы и плохое охлаждение быстро становятся проблемой.
- Ставят 22 кВт без проверки автомобиля. Многие электромобили по AC принимают 7,4 или 11 кВт, поэтому лишняя мощность станции не ускоряет зарядку.
- Оставляют старую розеточную группу. Для регулярной зарядки нужна отдельная рассчитанная линия с защитой.
- Не проверяют нагрев после монтажа. Ошибка может проявиться только через 30-60 минут работы под током.
Что проверить после монтажа

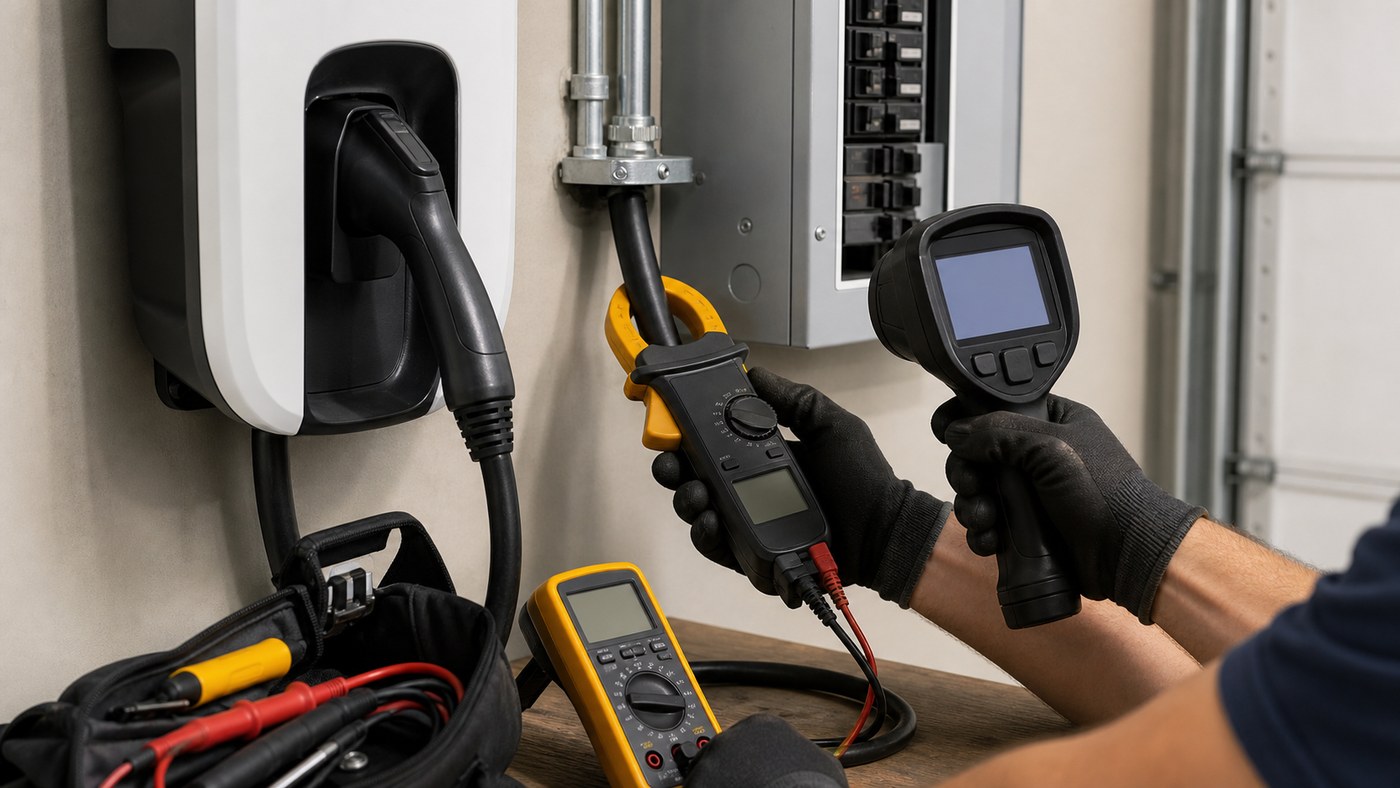

После монтажа кабельную линию проверяют визуально и под нагрузкой. Запуск станции помогает увидеть фактический ток, нагрев, работу защиты и поведение автомобиля.
| Проверка | Что должно быть понятно | Когда насторожиться |
|---|---|---|
| Ток зарядки | станция работает в заданном лимите | ток выше настроенного или постоянно плавает без причины |
| Нагрев клемм и автомата | соединения держат длительную нагрузку | запах, потемнение, заметный нагрев корпуса или клемм |
| Напряжение под нагрузкой | линия не дает критичной просадки | станция уходит в ошибку или снижает мощность |
| Защитные устройства | автомат и УЗО/дифзащита соответствуют схеме | случайные срабатывания или отсутствие теста защиты |
Когда нужен проект
Проект нужен для паркинга, коммерческой площадки, длинной трассы, нескольких зарядных станций, прокладки по общему имуществу или согласования с управляющей организацией. В проекте фиксируют мощность, трассу, сечение, защиту, щит, учет электроэнергии и порядок эксплуатации.
Для одной домашней станции с короткой трассой обычно достаточно обследования, схемы подключения и исполнительной фиксации после монтажа. Для объекта с несколькими станциями полезно заранее рассчитать нагрузку и заложить динамическое управление, чтобы не перекладывать кабель через год.
Полезные материалы по теме
- Кабель и автомат для зарядной станции 7,4, 11 и 22 кВт
- Отдельная линия для зарядки электромобиля
- Техприсоединение и выделенная мощность для зарядной станции
- Расчет нагрузки для нескольких зарядных станций на парковке
- Динамическое управление нагрузкой зарядной станции
Часто задаваемые вопросы
Почему для длинной трассы может понадобиться большее сечение?
Можно ли использовать существующий кабель до гаража?
Что лучше для длинной линии: 7,4 кВт или 11 кВт?
Нужно ли считать падение напряжения для 10 м?
Можно ли сразу заложить кабель под будущую станцию 22 кВт?
Источники и нормативная база
- ГОСТ Р 50571.7.722-2017/МЭК 60364-7-722:2015 — требования к электроустановкам для источников питания электромобилей.
- IEC 61851-1:2017 Electric vehicle conductive charging system — General requirements.
- IEC 60364 Low-voltage electrical installations — выбор проводников, защита и специальные электроустановки.
- ГОСТ 31996-2012 — кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.
- ПУЭ, 7-е издание — выбор проводников, защитных аппаратов, заземление и требования к электроустановкам зданий.
