Однолинейная схема для зарядной станции: что показать в проекте щита и линии
Коротко: однолинейная схема для зарядной станции показывает, от какого щита берется питание, какой автомат и дифференциальная защита стоят на линии, какое сечение и длина кабеля заложены, где подключены PE и N, нужен ли счетчик, УЗИП, ограничение мощности и управление нагрузкой. По такой схеме проектировщик, монтажник, управляющая компания и заказчик видят электрическую часть решения до начала работ.
Для одной домашней AC-станции схема может быть простой: ввод, щит, автомат, УЗО или дифавтомат, кабель и зарядная станция. Для паркинга, офиса, торговой парковки или нескольких постов на схеме уже нужны вводной лимит, групповые линии, учет, связь, резерв мощности и логика ограничения нагрузки.

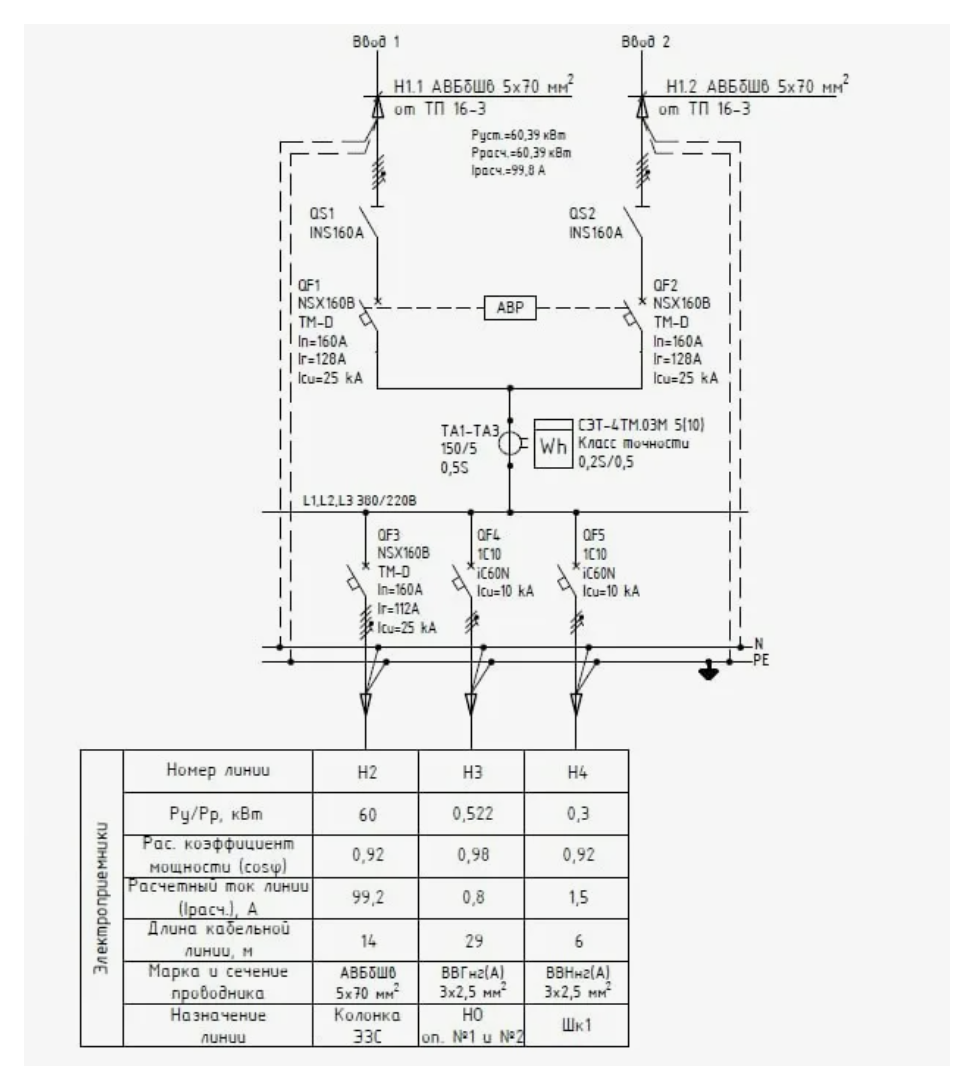

Пример схемы с вводом, АВР и учетом
На схеме показывают вводы, АВР, вводные аппараты, счетчик, трансформаторы тока, шины L/N/PE и отходящие линии. Для зарядной станции по такому фрагменту проверяют, откуда берется питание, где стоит учет и какие аппараты защищают линию.
Однолинейная схема не заменяет обследование объекта. Перед финальным решением нужно проверить щит, вводной автомат, доступную мощность, трассу кабеля, систему заземления и требования собственника здания.
Когда нужна однолинейная схема
Схема нужна перед проектированием, согласованием трассы, закупкой материалов и монтажом. Она особенно полезна, когда зарядная станция подключается через длинную кабельную линию, общий паркинг, этажный щит, техническое помещение или существующую систему распределения нагрузки.
| Сценарий | Зачем нужна схема | Что проверить до монтажа |
|---|---|---|
| Частный дом | понять линию от щита до станции | фазы, вводной автомат, место под защиту, PE |
| Подземный паркинг | согласовать питание, трассу и защиту | щит, общие зоны, лотки, счетчик, требования УК |
| Несколько постов | распределить нагрузку между станциями | одновременность, лимит мощности, групповые линии |
| Коммерческая зарядка | разделить учет, оплату и эксплуатацию | счетчик, связь, OCPP, отключение, сервисный доступ |
Как проектировщик работает со схемой
Перед выпуском решения инженер сверяет вводной щит, доступную мощность, защитные аппараты, кабельные трассы и будущие точки подключения. На этом этапе схема связывает проект, смету и монтаж: по ней видно, какие линии появятся в щите и какие данные нужно вынести в спецификацию.
Что должно быть на схеме
Однолинейная схема должна быть читаемой без длинных пояснений. На ней показывают цепочку от источника питания до зарядной станции: ввод, распределительный щит, защитные аппараты, кабельную линию, систему заземления, учет и саму станцию. Для группы постов добавляют общий вводной лимит, отходящие линии и способ управления мощностью.
- Указать источник питания: вводной щит, этажный щит, ВРУ, ГРЩ или отдельный щит зарядной инфраструктуры.
- Подписать доступную мощность, номинал вводного автомата и количество фаз.
- Показать автомат защиты линии зарядной станции.
- Показать УЗО, дифавтомат или другой вариант дифференциальной защиты по проектному решению.
- Указать кабель: марка, количество жил, сечение, длина трассы, способ прокладки.
- Показать PE, N и особенности системы заземления объекта.
- Добавить счетчик или узел учета, если нужно разделять расходы.
- Отметить УЗИП, контактор, расцепитель или аварийное отключение, если они предусмотрены.
- Подписать зарядную станцию: мощность, фазы, ток, тип AC/DC, количество разъемов.
- Для нескольких постов показать лимит мощности и принцип балансировки нагрузки.
Щит, автомат и дифференциальная защита
Основная ошибка в схемах зарядных станций — показывать только кабель и корпус станции. Для нормального проекта нужно видеть, какая защита установлена в щите и где она физически размещается. Это влияет на стоимость, безопасность, доступ к отключению и возможность обслуживания.

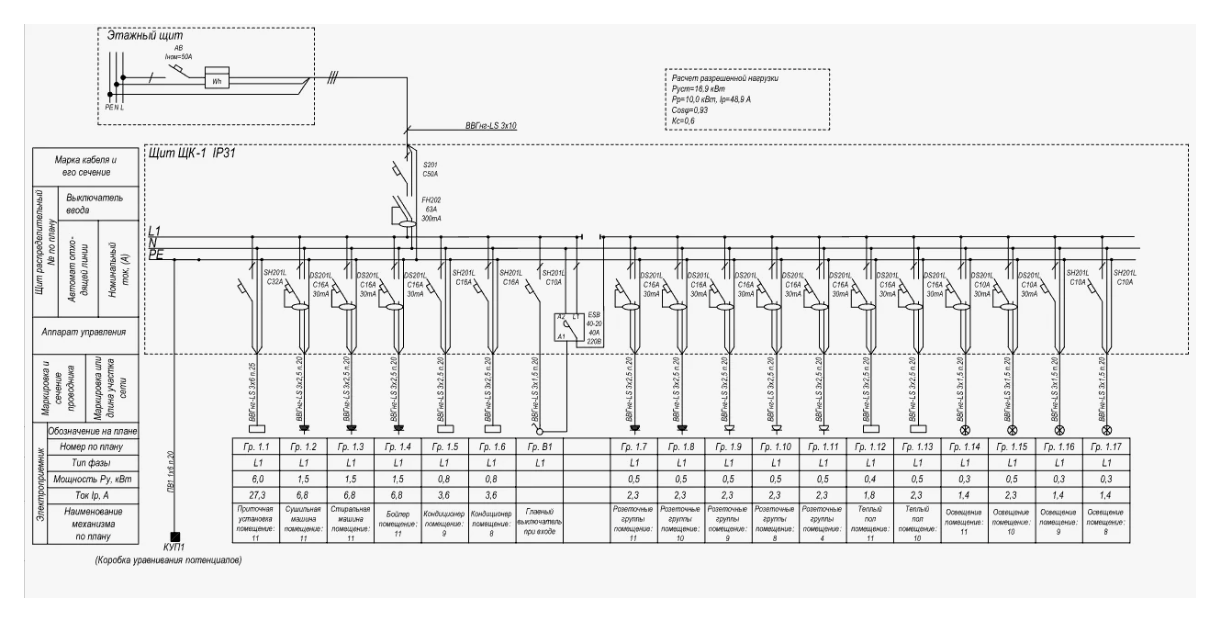

Группа отходящих линий
Для нескольких постов в проекте необходимо предусмотреть отдельные автоматы или линии на каждую станцию, дифференциальную защиту, марку и сечение кабелей, расчетные мощности, токи по линиям, длину трасс, резерв под расширение и общий лимит группы. На схеме также фиксируют, как распределяется нагрузка, чтобы несколько станций не перегружали ввод.
| Элемент | Что подписать | Почему это важно |
|---|---|---|
| Вводной автомат | номинал, фазы, лимит мощности | показывает, сколько мощности можно выделить на зарядку |
| Автомат линии | номинал, характеристика, количество полюсов | защищает кабель от перегрузки и короткого замыкания |
| УЗО или дифзащита | тип, ток утечки, место установки | связано с безопасностью пользователя и требованиями производителя станции |
| УЗИП | класс и место в щите при необходимости | снижает риск повреждения электроники станции от импульсных перенапряжений |
Кабельная линия на однолинейной схеме
Кабель на схеме подписывают полностью: марка, количество жил, сечение, длина, способ прокладки и место перехода между зонами. Для зарядной станции это критично, потому что ток может быть длительным: 32 А для 7,4 кВт на одной фазе, около 16 А на фазу для 11 кВт и около 32 А на фазу для 22 кВт.
| Мощность станции | Типичная схема питания | Что проверить по кабелю |
|---|---|---|
| 3,7 кВт | 1 фаза, около 16 А | выделенный автомат, сечение, PE, длина линии |
| 7,4 кВт | 1 фаза, около 32 А | нагрузка на фазу, нагрев, падение напряжения |
| 11 кВт | 3 фазы, около 16 А на фазу | равномерность фаз, длина трассы, защита линии |
| 22 кВт | 3 фазы, около 32 А на фазу | резерв мощности, сечение, охлаждение трассы, одновременность |
Счетчик, учет и OCPP
Если зарядка используется несколькими людьми, на схеме нужно показать учет электроэнергии. Это может быть отдельный счетчик в щите, встроенный счетчик станции, учет по OCPP-платформе или комбинация этих вариантов. Для коммерческой эксплуатации дополнительно указывают связь станции: Ethernet, Wi-Fi или SIM.
Если на объекте есть лимит мощности, схема должна показывать рабочий сценарий: сколько постов могут заряжать одновременно, какой предел мощности задан для группы и кто управляет ограничением нагрузки.
Несколько зарядных станций на одной схеме
Для двух и более постов на схеме лучше сразу показать структуру расширения: общий щит зарядной инфраструктуры, отходящие линии, резервные автоматы или место под будущие аппараты. Если оставить только первую станцию, через год часто приходится переделывать щит, трассу и учет.
| Вариант | Как отразить на схеме | Риск при слабой проработке |
|---|---|---|
| 1 станция сейчас | отдельная линия и место под будущий автомат | нет резерва для второго поста |
| 2-4 AC-станции | общий щит, отходящие линии, лимит группы | перегруз вводного автомата при одновременной зарядке |
| Парковка с расширением | резерв мощности, место в щите, трассы до будущих мест | дорогая переделка после первой очереди |
| DC-станция | отдельный ввод, защита, мощность, требования производителя | недооценка нагрузки и требований к подключению |
Что лежит в рабочем комплекте проекта
В комплект обычно входят листы с однолинейной схемой, планом трассы, ведомостью материалов и расчетными данными. На столе проектировщика отдельно проверяют марки кабелей, сечения, номиналы автоматов, токи по линиям, учет электроэнергии, PE/N и резерв под будущие зарядные посты.
Типовые ошибки в однолинейных схемах
Проблемы обычно появляются из-за неполных подписей. На схеме есть линия к станции, но нет длины кабеля, системы заземления, дифференциальной защиты, счетчика или рабочего лимита. В результате монтажник видит один объем работ, управляющая компания задает дополнительные вопросы, а заказчик получает уточнение сметы уже после обследования.

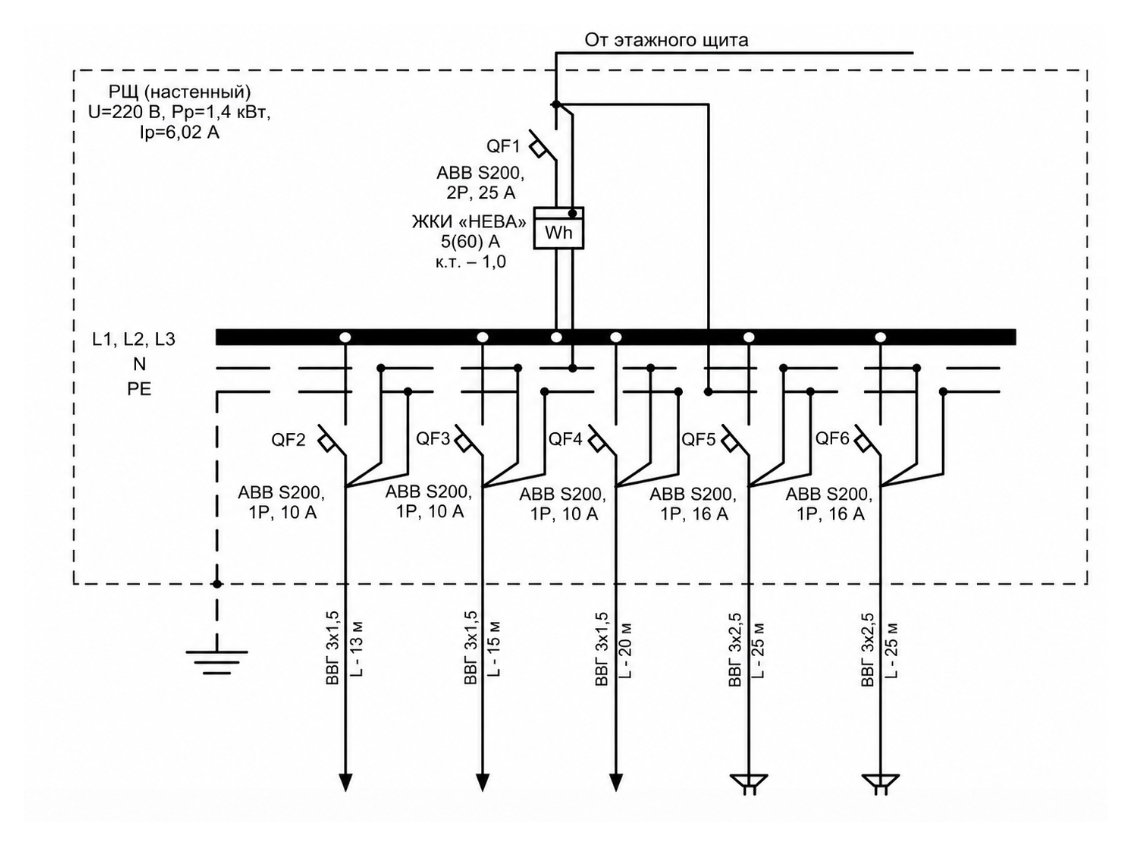

Упрощенная схема от этажного щита
Упрощенная схема от этажного щита помогает проверить базовую структуру подключения: шины L/N/PE, счетчик, вводной автомат, отходящие автоматы и линии к нагрузкам. Для зарядной станции сюда добавляют мощность поста, сечение кабеля, длину трассы и защиту линии.
- Не указана длина и марка кабеля.
- Не показана дифференциальная защита линии.
- Не подписан номинал автомата и количество полюсов.
- Не показан PE или неясна система заземления объекта.
- Не указан счетчик при раздельном учете расходов.
- Не показан лимит мощности для группы станций.
- Не отмечен способ связи станции при OCPP-мониторинге.
- Не заложено место под расширение зарядной инфраструктуры.
Мини-чек-лист перед согласованием схемы
Перед отправкой схемы в работу стоит пройти короткую проверку. Она помогает поймать недостающие данные до закупки кабеля, защитных аппаратов и станции.
- На схеме видно, от какого щита питается зарядная станция.
- Указаны фазы, вводной лимит и номинал вводного автомата.
- Показана отдельная линия зарядной станции или группа линий.
- Подписаны автомат, УЗО/дифзащита и дополнительные аппараты.
- Кабель указан с маркой, сечением, числом жил и длиной трассы.
- PE и N читаются без двусмысленности.
- Понятно, где выполняется учет электроэнергии.
- Для нескольких станций указан рабочий лимит и принцип распределения мощности.
- Схема совпадает с фактическим местом установки и трассой кабеля.
- Есть связь со спецификацией оборудования и ведомостью материалов.
Полезные материалы по теме
Проектирование зарядных станций
что входит в проект и какие схемы готовят
Щит для зарядной станции
автомат, УЗО, счетчик и место в щите
Расчет кабельной линии
длина, ток, сечение и падение напряжения
Кабель и автомат
что подобрать для 7,4, 11 и 22 кВт
Техническое задание
исходные данные перед проектом и сметой
Несколько станций на парковке
как планировать мощность и расширение
Часто задаваемые вопросы
Можно ли подключить зарядную станцию без однолинейной схемы?
Что важнее указать: автомат или УЗО?
Нужно ли показывать кабель до зарядной станции?
Как показать несколько зарядных станций?
Однолинейная схема нужна для OCPP?
Источники и нормативная база
- ПУЭ, разделы по электроустановкам, защитным аппаратам и заземлению.
- ГОСТ Р 50571.7.722, требования к электропитанию электромобилей.
- IEC 61851, conductive charging system для электромобилей.
- СП 256.1325800, требования к электроустановкам жилых и общественных зданий.
- Техническая документация производителя зарядной станции: требования к защите, питанию и подключению.
