Техприсоединение и выделенная мощность для зарядной станции электромобиля
Коротко: перед установкой зарядной станции нужно проверить выделенную мощность объекта и реальный резерв щита. Для домашней станции чаще хватает 7,4-11 кВт, для трехфазной станции 22 кВт нужен устойчивый резерв около 32 А на фазу. Если резерва нет, выбирают лимит мощности, динамическое управление нагрузкой или оформляют техприсоединение с увеличением разрешенной мощности.
Перед покупкой станции нужно понять, сколько киловатт реально доступно на объекте. Станция 22 кВт даст полный режим только при достаточном трехфазном резерве, исправном вводе, корректной защите и нормальном балансе фаз.
Что такое выделенная мощность
Выделенная мощность — это лимит электрической мощности, который объект может потреблять по договору и фактической схеме электроснабжения. Для зарядной станции учитывают значение в документах, реальную загрузку щита в часы работы, состояние ввода и запас по фазам.
- для частного дома важен общий лимит участка или дома;
- для паркинга МКД — резерв щита, ВРУ и правила УК;
- для бизнеса — дневные пики нагрузки здания;
- для группы станций — суммарная мощность и одновременность зарядки;
- для коммерческого объекта — учет, оплата и управление лимитами.
Сколько мощности нужно одной станции
Номинальная мощность станции не всегда равна фактической нагрузке. Станцию можно ограничить программно или аппаратно, но кабель, защита и щит должны соответствовать выбранному режиму.
| Мощность станции | Подключение | Ток | За 8 часов |
|---|---|---|---|
| 3,7 кВт | 1 фаза | 16 А | до 29 кВт·ч |
| 7,4 кВт | 1 фаза | 32 А | до 59 кВт·ч |
| 11 кВт | 3 фазы | 16 А на фазу | до 88 кВт·ч |
| 22 кВт | 3 фазы | 32 А на фазу | до 176 кВт·ч |
Как понять, хватает ли текущей мощности
Нужно сравнить доступный резерв с планируемой нагрузкой станции. Если у дома выделено 15 кВт, а зимой уже работают отопление, бойлер и бытовые нагрузки, свободного резерва под 11 кВт может не быть.
- Посмотреть договорную мощность объекта.

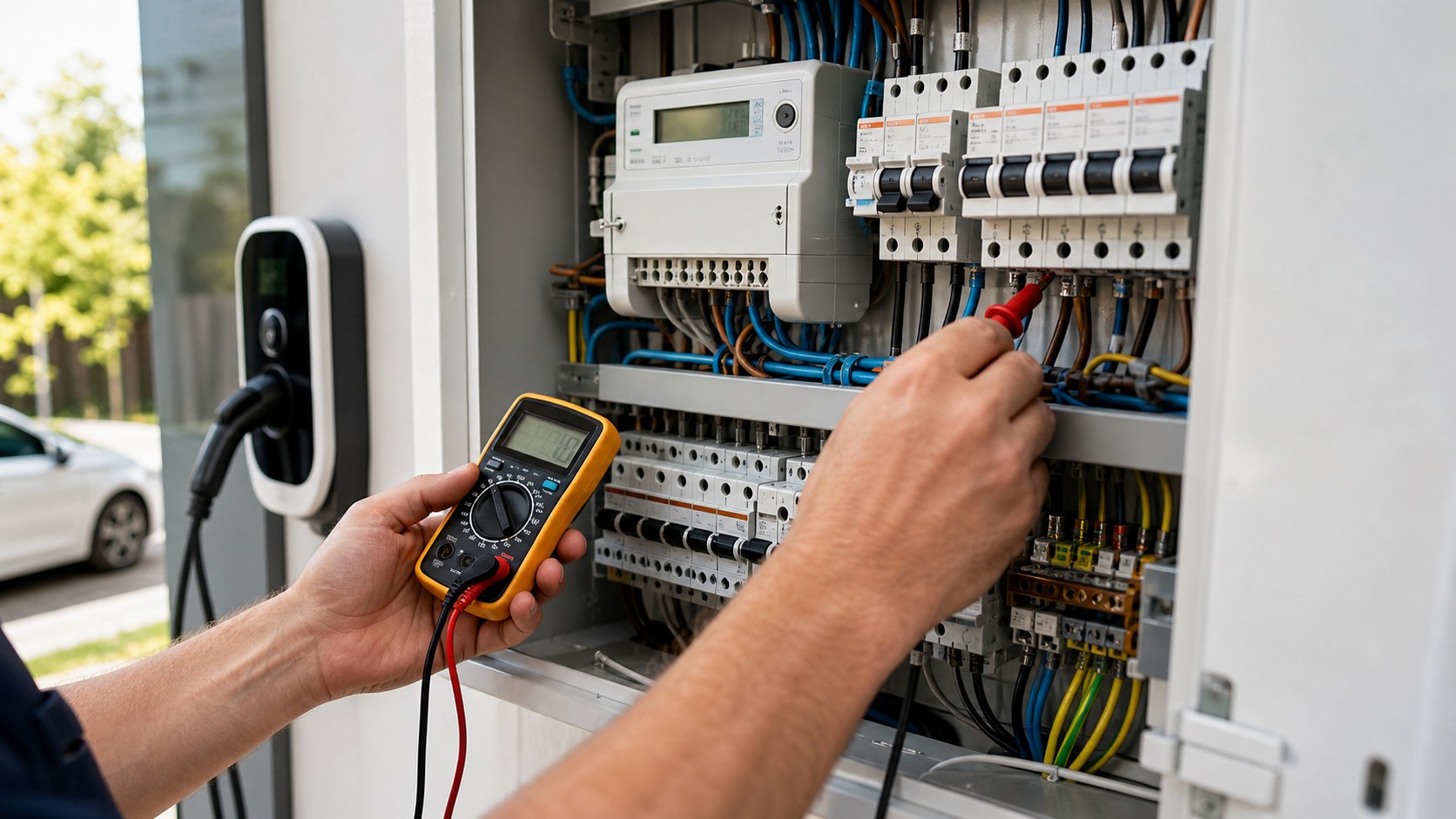

- Проверить вводной автомат и фактическую схему щита.
- Оценить максимальные нагрузки в обычный день и в пиковый сезон.
- Определить, сколько кВт можно выделить зарядке без перегрузки.
- Выбрать мощность станции или настроить лимит.
- При нехватке резерва рассмотреть увеличение мощности или управление нагрузкой.
Для предварительной оценки возьмите договорную мощность, вычтите регулярные нагрузки дома или здания и оставьте запас 15-20% под пусковые токи и сезонные пики. Если после этого остается меньше 5 кВт, станцию лучше сразу планировать с ограничением мощности.
Примеры расчета для разных объектов
| Объект | Доступный резерв | Подходящий режим | Комментарий |
|---|---|---|---|
| Частный дом | 5-8 кВт | 3,7-7,4 кВт | лучше ночная зарядка с лимитом |
| Дом с трехфазным вводом | 12-18 кВт | 11 кВт | важен баланс фаз |
| Паркинг МКД | 3-10 кВт на место | 3,7-7,4 кВт | часто нужно согласование с УК |
| Офис или ТЦ | 30-80 кВт | несколько AC-точек | желательно управление нагрузкой |
Если электромобиль стоит 8-10 часов ночью, во многих сценариях хватает режима 7,4-11 кВт. Такой запас закрывает ежедневный пробег без дорогого увеличения мощности до 22 кВт.
Как увеличить мощность в частном доме для зарядки электромобиля
Если свободного резерва нет, сначала считают фактическую нагрузку дома, затем выбирают режим зарядки и только после этого подают заявку на увеличение мощности. Для домашней зарядки часто хватает понятного резерва под выбранный режим: 7,4 кВт для однофазной станции или 11 кВт для трехфазной станции.
Процедура увеличения мощности в частном доме для зарядки электромобиля начинается с проверки текущего лимита и схемы ввода. Ошибка на этом этапе приводит к лишней заявке: владелец просит 22 кВт под станцию, хотя ежедневный пробег закрывается 7,4-11 кВт с ночным графиком и ограничением тока.
| Шаг | Что проверяют | Практический ориентир |
|---|---|---|
| 1. Текущий лимит | Договорная мощность, вводной автомат, число фаз | для дома часто встречается 15 кВт |
| 2. Пиковая нагрузка | отопление, бойлер, плита, насосы, кондиционеры | резерв под зарядку считают после бытовых нагрузок |
| 3. Мощность станции | 3,7 / 7,4 / 11 / 22 кВт | 7,4 кВт дает около 35-45 км пробега в час зарядки |
| 4. Техприсоединение | заявка, ТУ, стоимость, сроки, точка подключения | срок зависит от сетевой организации и состояния линии |
Как выбрать запрашиваемую мощность
Запрашиваемый лимит считают от реального сценария зарядки, а не от максимальной мощности станции в паспорте. Для дома с одним электромобилем обычно проверяют три варианта: оставить текущий лимит и ограничить станцию, увеличить мощность под 7,4-11 кВт или готовить ввод под 22 кВт с запасом для будущего второго автомобиля.
| Сценарий | Что делать с мощностью | Когда подходит |
|---|---|---|
| Ежедневная ночная зарядка | оставить 3,7-7,4 кВт или настроить лимит | пробег умеренный, автомобиль стоит дома 8-10 часов |
| Быстрое восстановление запаса хода вечером | проверить резерв под 11 кВт | есть трехфазный ввод и бытовая нагрузка не забирает весь лимит |
| Два электромобиля или большой суточный пробег | рассчитать увеличение мощности и отдельные линии | зарядка нужна каждый день, простой автомобиля ограничен |
| Дом плюс коммерческое использование | разделить учет, мощность и режим доступа | зарядкой пользуются гости, арендаторы или служебные автомобили |
Перед заявкой полезно подготовить короткий расчет: текущая разрешенная мощность, основные бытовые нагрузки, желаемая мощность станции, число фаз, длина кабельной линии и место установки. Этот расчет помогает понять, нужна ли заявка на увеличение мощности или достаточно настройки станции и отдельной линии.
Заявку на максимальный лимит подают после расчета нагрузки и проверки ввода. Иногда дешевле поставить станцию 7,4-11 кВт с лимитом и динамическим управлением нагрузкой, чем увеличивать мощность ради редкой быстрой зарядки.
Для частного дома полезно связать расчет мощности с другими узлами: отдельной линией для зарядки, расчетом кабельной линии и выбором мощности станции. Если нужно понять, какую станцию выбрать по скорости зарядки, см. материал как выбрать мощность зарядной станции для частного дома.
Когда нужно увеличивать мощность
Увеличение мощности имеет смысл, если текущий резерв не покрывает даже минимально нужную зарядку или планируется несколько станций. Для бизнеса и паркингов это часто отдельный этап проекта.
- станция должна работать на 11-22 кВт, а свободного резерва нет;
- планируется 3-10 зарядных точек и более;
- существующий ввод уже работает близко к лимиту;
- нужно подключить DC-станцию 30-60 кВт;
- УК или собственник требует официальный расчет нагрузки;
- требуется отдельный коммерческий учет и точка подключения.
Для частного дома решение обычно принимают после замера и осмотра щита. Если ввод, автомат и кабельная линия уже близки к пределу, установку станции лучше разделить на два этапа: сначала расчет и заявка на мощность, затем монтаж линии, защиты и самой станции.
Что входит в техприсоединение
Техприсоединение — это процедура получения или увеличения электрической мощности через сетевую организацию. Для зарядной инфраструктуры оно может потребоваться, если существующего лимита объекта недостаточно.
| Этап | Что происходит | Что важно для зарядки |
|---|---|---|
| Расчет потребности | считают нужные кВт | учесть одновременность станций |
| Заявка | подают запрос на мощность | указать цель и точку подключения |
| Технические условия | получают условия подключения | проверить сроки, стоимость и границы работ |
| Проект и монтаж | выполняют работы по ТУ | согласовать щит, учет и защиту |
| Допуск и включение | подтверждают готовность схемы | проверить работу станций под нагрузкой |
Как снизить требуемую мощность без потери удобства
Перед увеличением мощности стоит проверить варианты с меньшими затратами: лимит станции, ночной график зарядки, распределение мощности между автомобилями и динамическое управление нагрузкой. Для частного дома это часто снижает требуемый резерв на 4-11 кВт, для паркинга помогает подключить больше постов в рамках существующего лимита.
| Решение | Как работает | Где полезно |
|---|---|---|
| Ограничение мощности станции | станция работает в заданном лимите мощности | дом, паркинг, офис |
| Ночная зарядка | нагрузка уходит на часы низкого потребления | частный дом, отель, автопарк |
| Динамическое управление | мощность делится между станциями по текущему лимиту | ЖК, БЦ, ТЦ, автопарк |
| Очередность зарядки | приоритет получает нужный автомобиль или пользователь | автопарк и корпоративная парковка |
Документы и данные для расчета мощности
Для предварительного расчета не всегда нужна полная проектная документация. На первом выезде достаточно собрать данные, по которым можно оценить текущий резерв и понять, какую мощность запрашивать.
| Данные | Зачем нужны | Где взять |
|---|---|---|
| Договорная мощность | понять официальный лимит объекта | договор, личный кабинет сетевой организации, документы на подключение |
| Вводной автомат и число фаз | оценить фактическую возможность подключения станции | осмотр щита и счетчика |
| Основные потребители | учесть отопление, бойлер, плиту, насосы и кондиционеры | опрос владельца и осмотр щита |
| Место установки станции | посчитать трассу, кабель, защиту и падение напряжения | план участка, фото парковочного места, выезд инженера |
| Режим зарядки | выбрать 3,7 / 7,4 / 11 / 22 кВт и необходимость лимитов | суточный пробег, время стоянки, число электромобилей |
- договорная мощность объекта или данные по вводному автомату;
- однолинейная схема щита, если она есть;
- список основных потребителей здания или дома;
- планируемая мощность и количество зарядных станций;
- режим работы: днем, ночью, постоянно или по расписанию;
- требования к учету электроэнергии и оплате.
Полезные материалы по теме
- Сколько зарядных станций можно подключить к мощности
- Динамическое управление нагрузкой зарядной станции
- Расчет нагрузки зарядных станций на парковке
- Расписание зарядки электромобилей на парковке
- Как выбрать мощность зарядной станции для частного дома
- Сколько стоит установка зарядной станции под ключ
- Нужна ли отдельная линия для зарядки электромобиля
- Расчет кабельной линии для зарядной станции
Часто задаваемые вопросы
Источники и нормативная база
- Постановление Правительства РФ № 861 — правила технологического присоединения к электрическим сетям.
- ПУЭ, 7-е издание — требования к электроустановкам, кабельным линиям и защитным аппаратам.
- ГОСТ Р 50571.7.722 — электроустановки для зарядки электромобилей.
- IEC 61851 — conductive charging system for electric vehicles.
- СП 256.1325800 — электроустановки жилых и общественных зданий, правила проектирования и монтажа.
