Зарядная станция для склада и логистического центра: мощность, точки, график
Коротко: для склада и логистического центра зарядная станция нужна для корпоративных электромобилей, электрических фургонов, машин доставки, гостевого транспорта и подготовки площадки к электрическому автопарку. Расчет начинают с графика рейсов, времени стоянки, суточной потребности в кВт·ч и доступного резерва мощности.
Главная ошибка склада — ставить одну зарядку “на всякий случай” без расчета смен, маршрутов и доступной мощности. Для логистики важны предсказуемый график зарядки, резерв по линии, безопасная кабельная трасса и понятный доступ для водителей.
Когда складу нужна зарядная станция
Зарядная инфраструктура становится актуальной, когда на объекте появляются электромобили сотрудников, служебные машины, фургоны доставки или партнерский транспорт. Даже 2-3 электромобиля создают регулярную нагрузку: если каждый автомобиль забирает по 20-40 кВт·ч в сутки, объекту нужен понятный сценарий подключения, учета и распределения мощности. Для 5 фургонов с ежедневной дозарядкой по 30 кВт·ч суммарная потребность уже около 150 кВт·ч за смену.
- на складе есть корпоративные электромобили или электрические фургоны;
- машины стоят на территории 4-10 часов между сменами;
- нужно выдавать транспорт утром с прогнозируемым запасом хода;
- сотрудники и подрядчики регулярно приезжают на электромобилях;
- планируется переход части автопарка на электротранспорт.
Сколько зарядных точек заложить
Первый расчет делают по количеству машин, времени стоянки и суточному пробегу. Если автомобиль стоит всю ночь 8-10 часов, часто достаточно AC-станции 11-22 кВт. Если транспорт возвращается между рейсами на 40-90 минут, нужна DC-зарядка 30-60 кВт или грамотное распределение нескольких AC-точек.
| Сценарий | Минимум | Рабочий вариант | Комментарий |
|---|---|---|---|
| Сотрудники и гости | 1 AC 11 кВт | 2 AC 11-22 кВт | зарядка в течение рабочего дня |
| 2-5 служебных авто | 2 AC по 11 кВт | 3-4 AC по 11-22 кВт | ночная зарядка и резерв |
| Электрофургоны доставки | 4 AC 22 кВт | AC + DC 30-60 кВт | важно время между рейсами |
| Логистический парк | 6-10 AC-точек | кластер AC + DC | нужна диспетчеризация нагрузки |
Для склада удобно считать от энергии за смену: 1 фургон после маршрута может потребовать 25-45 кВт·ч. Если машин 6, а окно зарядки 8 часов, суммарная ночная потребность может составить 150-270 кВт·ч. В таком сценарии считают количество постов, график очередности и общий лимит мощности.
Как рассчитать мощность
Упрощенная формула такая: количество одновременно заряжаемых машин умножают на мощность одной точки и добавляют резерв 15-25%. Но для склада важно учитывать коэффициент одновременности: не все автомобили должны заряжаться на полной мощности в одну минуту.
- Определите, сколько машин должно получить заряд за одну смену или ночь.
- Посчитайте средний суточный добор энергии: например, 5 машин по 30 кВт·ч = 150 кВт·ч.
- Разделите объем энергии на доступное окно зарядки: 150 кВт·ч / 8 часов = 18,75 кВт средней мощности.
- Добавьте потери и резерв 15-25%: получится около 22-24 кВт.
- Проверьте, выдержит ли ввод, щит, кабельная линия и распределение по фазам.
Если на объекте 6 станций по 22 кВт, установленная мощность выглядит как 132 кВт. Но при динамическом управлении нагрузкой фактический лимит можно ограничить, например, 45-60 кВт и распределять его между машинами по графику.
AC или DC для логистики
AC-зарядка дешевле, проще и подходит для ночной стоянки. DC-зарядка дороже, зато позволяет быстро поднять заряд между маршрутами. Для склада часто работает смешанная схема: несколько AC-точек для ночной зарядки и одна DC-станция для срочных задач.
| Тип | Мощность | Когда подходит |
|---|---|---|
| AC | 11-22 кВт | ночная стоянка, сотрудники, служебные авто |
| DC | 30-60 кВт | короткие окна между рейсами, фургоны, срочная выдача |
| Комбинированная схема | от 44 до 120 кВт лимита | склад с растущим электрическим автопарком |
Где размещать станции на складе
Станции лучше ставить там, где автомобиль действительно стоит достаточно долго и не мешает разгрузке. Нежелательно размещать зарядные места в зоне активного движения погрузчиков, у ворот с плотным потоком или там, где кабель будет пересекать проезд.
- рядом с парковкой служебного транспорта;
- в зоне ночной стоянки фургонов;
- у административного корпуса для сотрудников и гостей;
- возле поста охраны, если нужен контроль доступа;
- с запасом места под расширение хотя бы на 2-4 точки.

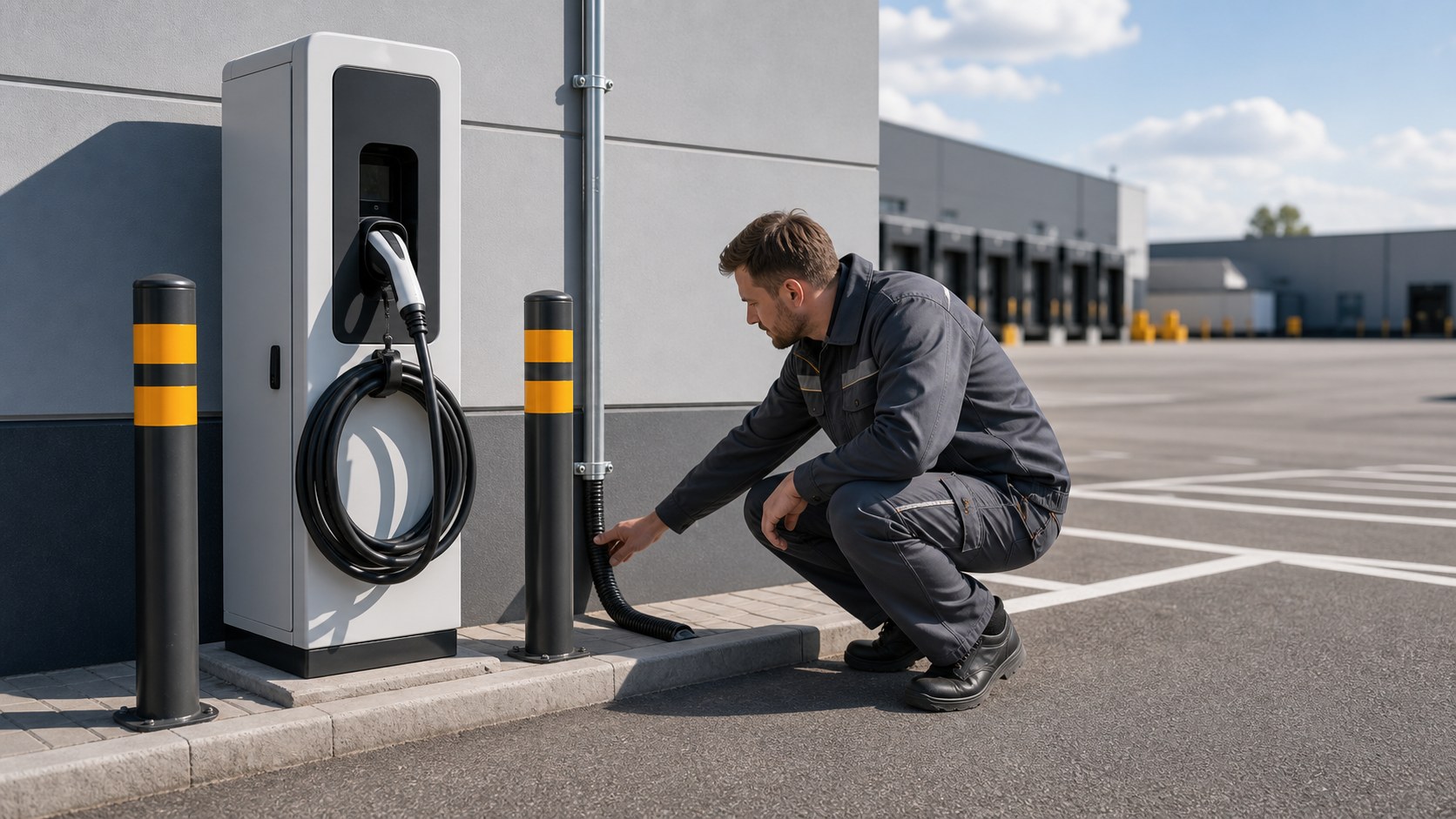

Что предусмотреть в щите и кабельной линии
Для регулярной эксплуатации зарядку лучше подключать отдельной линией. Типовые решения: отдельный автомат, УЗО или дифференциальная защита, УЗИП при уличной установке, корректное заземление и маркировка линии. Для 22 кВт обычно используется трехфазное подключение 32 А, но сечение кабеля зависит от длины трассы, способа прокладки и допустимого падения напряжения.
Если трасса длиннее 30-50 метров, расчет по падению напряжения становится особенно важным: на складе кабель часто идет по лоткам, через технические зоны или наружный участок.
Учет, доступ и управление
Для склада полезны RFID-карты, журнал сессий и OCPP. Это позволяет разделять зарядку сотрудников, служебных машин и подрядчиков, видеть расход в кВт·ч и ограничивать мощность в часы пикового потребления.
- RFID — чтобы заряжались только разрешенные автомобили;
- OCPP — чтобы подключить станции к платформе учета;
- лимит мощности — чтобы не перегружать ввод;
- отчеты по кВт·ч — для внутреннего учета затрат;
- расписание — чтобы переносить зарядку на ночные часы.
Типовые ошибки
На логистических объектах ошибки часто связаны с организацией процесса, маршрутом транспорта, доступом к постам и расчетом мощности. Зарядку ставят далеко от места стоянки, не закладывают резерв, забывают про доступ персонала или подключают станцию без учета пиковых нагрузок склада.
- нет расчета смен и маршрутов;
- одна мощная станция вместо нескольких удобных точек;
- зарядные места конфликтуют с погрузкой и проездами;
- нет учета, кто и сколько заряжал;
- не предусмотрено расширение парка через 1-2 года.
Связанные материалы
- Зарядные станции для автопарка электромобилей
- Расчет нагрузки зарядных станций на парковке
- Динамическое управление нагрузкой зарядной станции
- Учет электроэнергии зарядной станции
- Сколько зарядных станций можно подключить к выделенной мощности
- Расписание зарядки электромобилей на парковке
Часто задаваемые вопросы
Источники и нормативная база
- ГОСТ Р 50571.7.722 — требования к электроустановкам для зарядки электромобилей.
- IEC 61851 — conductive charging system for electric vehicles.
- IEC 62196 — разъемы, вилки и вводы для зарядки электромобилей.
- ПУЭ, 7-е издание — требования к кабельным линиям, защитным аппаратам и заземлению.
- OCPP 1.6 и OCPP 2.0.1 — протоколы управления зарядными станциями.
