Типы разъемов электромобилей и зарядных станций: Type 1, Type 2, CCS, CHAdeMO, GB/T
Разъем определяет, какую станцию можно поставить дома, какой кабель подойдет в паркинге и какой адаптер нужен для импортного электромобиля. У Type 2, CCS Combo 2, CHAdeMO, GB/T и Type 1 разные задачи: AC-зарядка, быстрая DC-зарядка, сигнальный обмен, ограничения по току и совместимость с конкретной моделью.
Один и тот же автомобиль может заряжаться по-разному в зависимости от кабеля, станции и режима AC/DC. Поэтому перед покупкой или монтажом сверяют порт автомобиля, мощность бортового зарядного устройства, количество фаз, требования BMS, защиту линии и сценарий использования станции.
Для дома, офиса и паркинга чаще всего выбирают AC-станцию Type 2 на 7,4 / 11 / 22 кВт. Для быстрой DC-зарядки у европейских электромобилей нужен CCS Combo 2, у части японских моделей — CHAdeMO, у китайских машин — GB/T DC.
Основные типы штекеров и разъемов для электромобилей
Разъем начинает казаться мелочью ровно до момента, когда кабель уже куплен, станция висит на стене, а автомобиль заряжается вдвое медленнее или вообще отказывается стартовать. За Type 1, Type 2, CCS Combo 2, CHAdeMO, GB/T AC и GB/T DC стоят разные режимы AC/DC, токи, фазы, сигнальные контакты, форма посадки и логика обмена со станцией.
| Стандарт | Режим | Ориентир по мощности | Где встречается | Главная проверка |
|---|---|---|---|---|

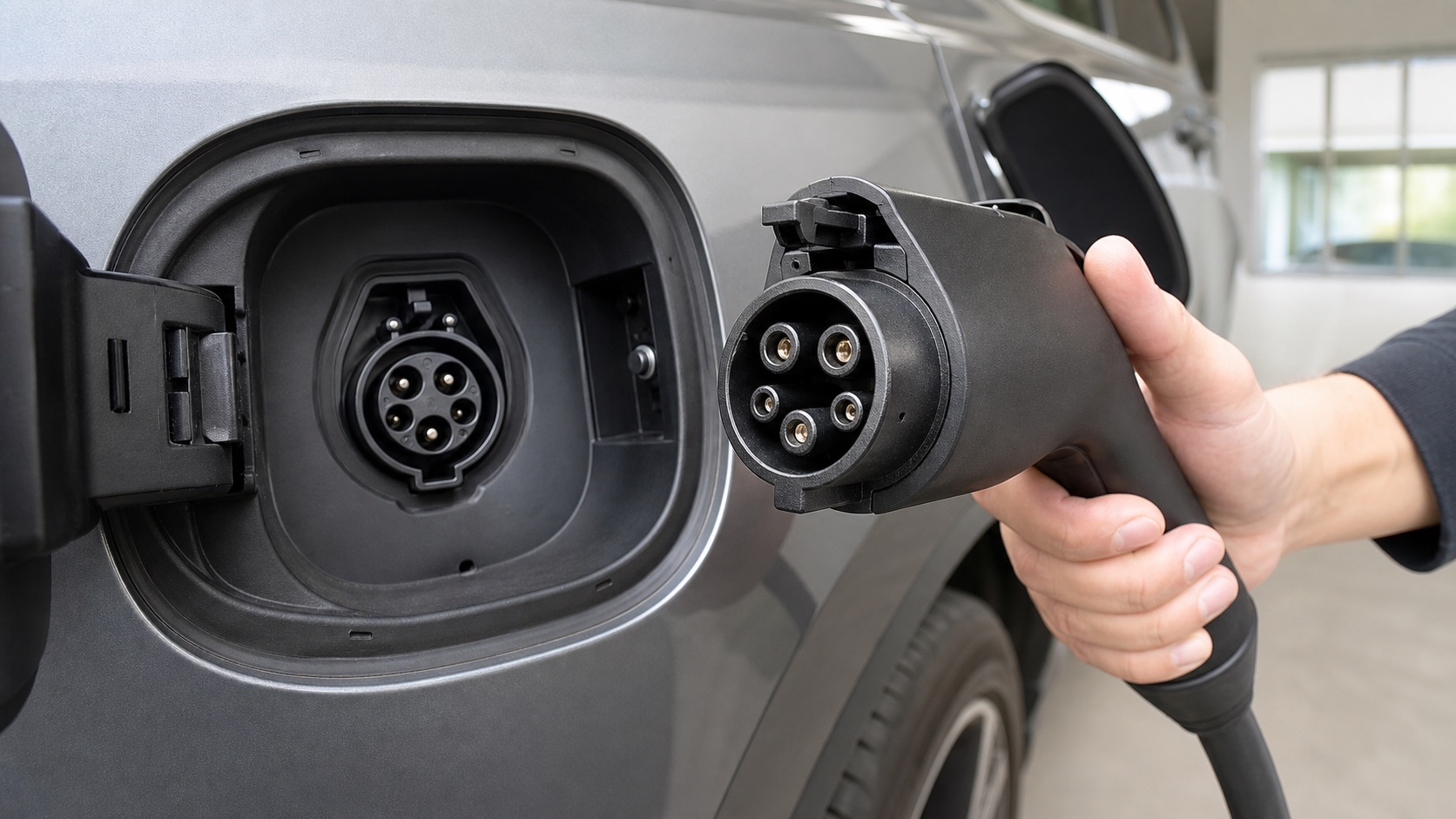

| Type 1 / SAE J1772 | AC, 1 фаза | обычно 3,3-7,4 кВт | Nissan Leaf ранних поколений, часть японских и американских машин | ток кабеля 16/32 А и предел бортового зарядного устройства |

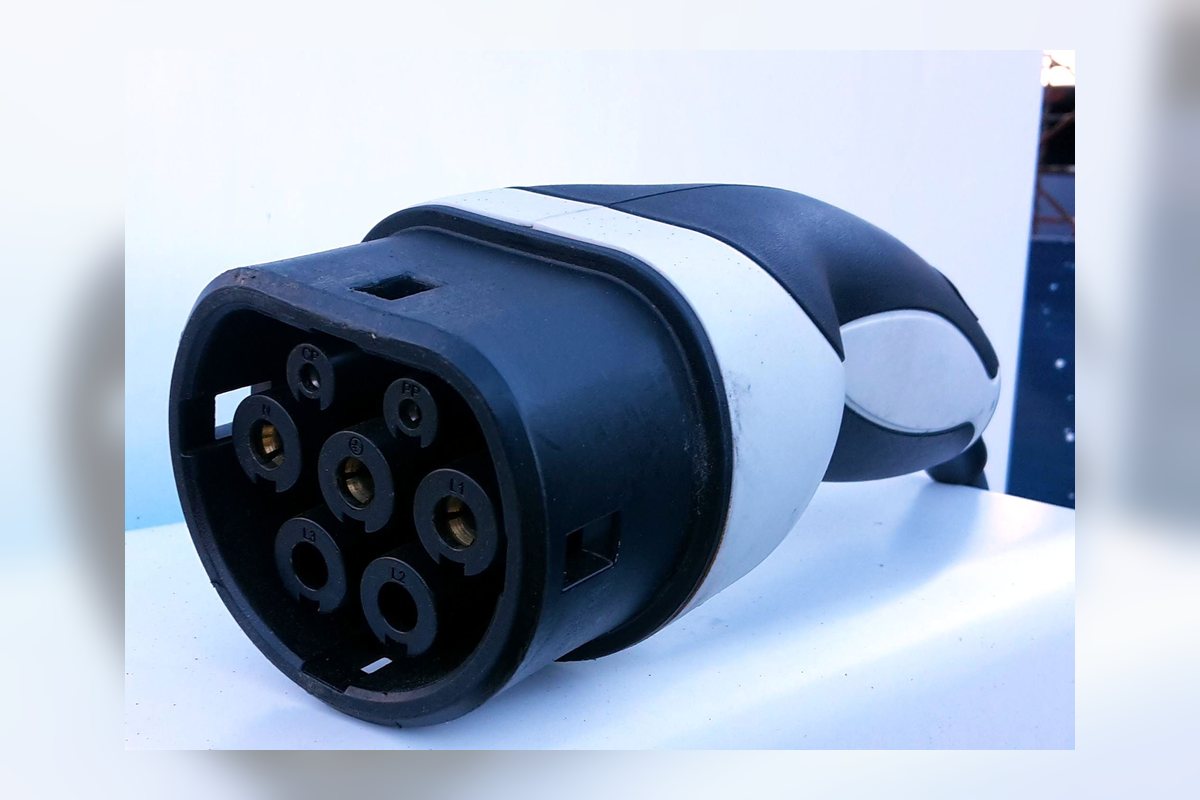

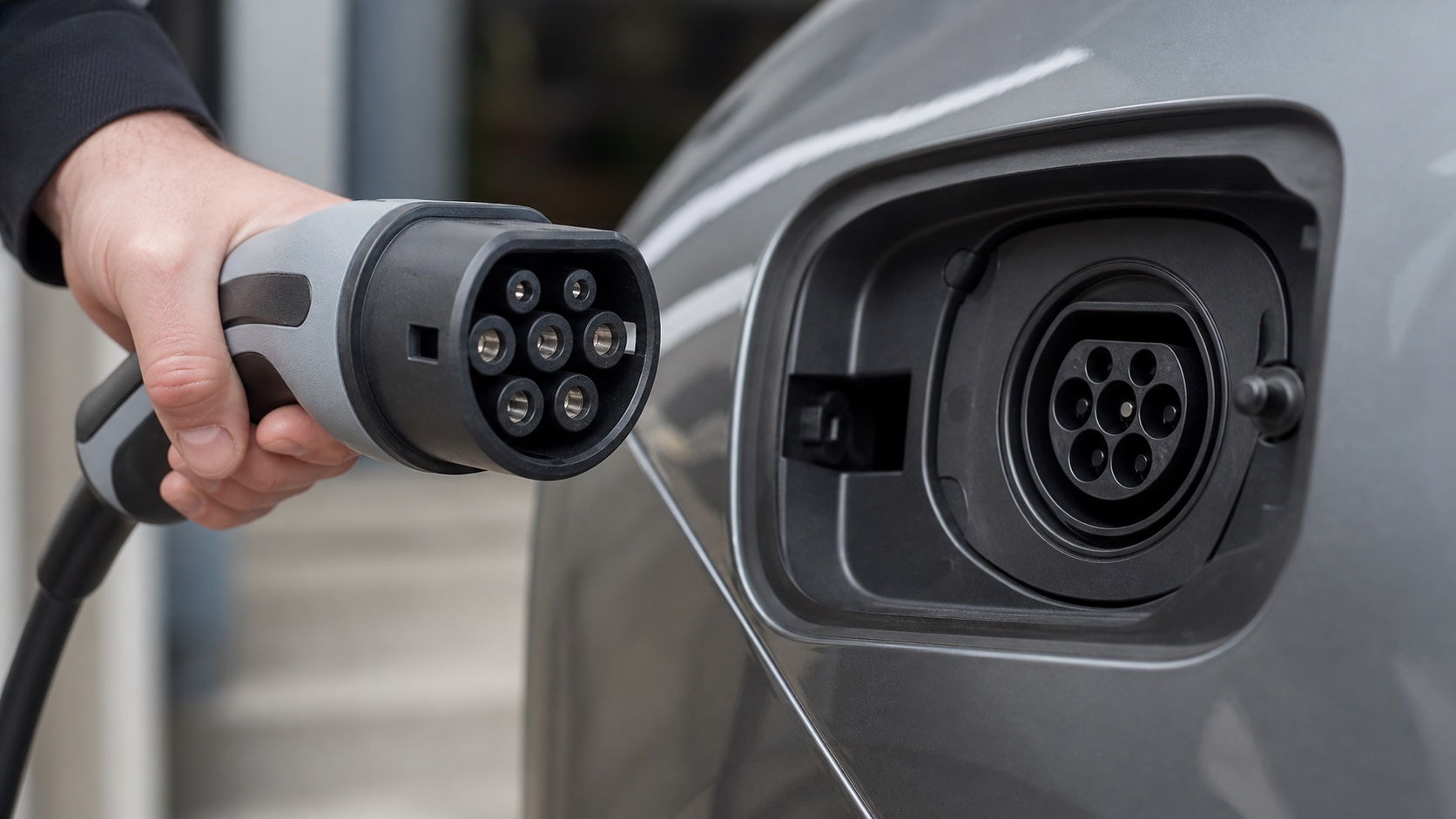

| Type 2 / Mennekes | AC, 1 или 3 фазы | 7,4 / 11 / 22 кВт | Европа, Россия, домашние, офисные и парковочные AC-станции | сколько фаз принимает автомобиль и какой кабель нужен: 16 или 32 А |

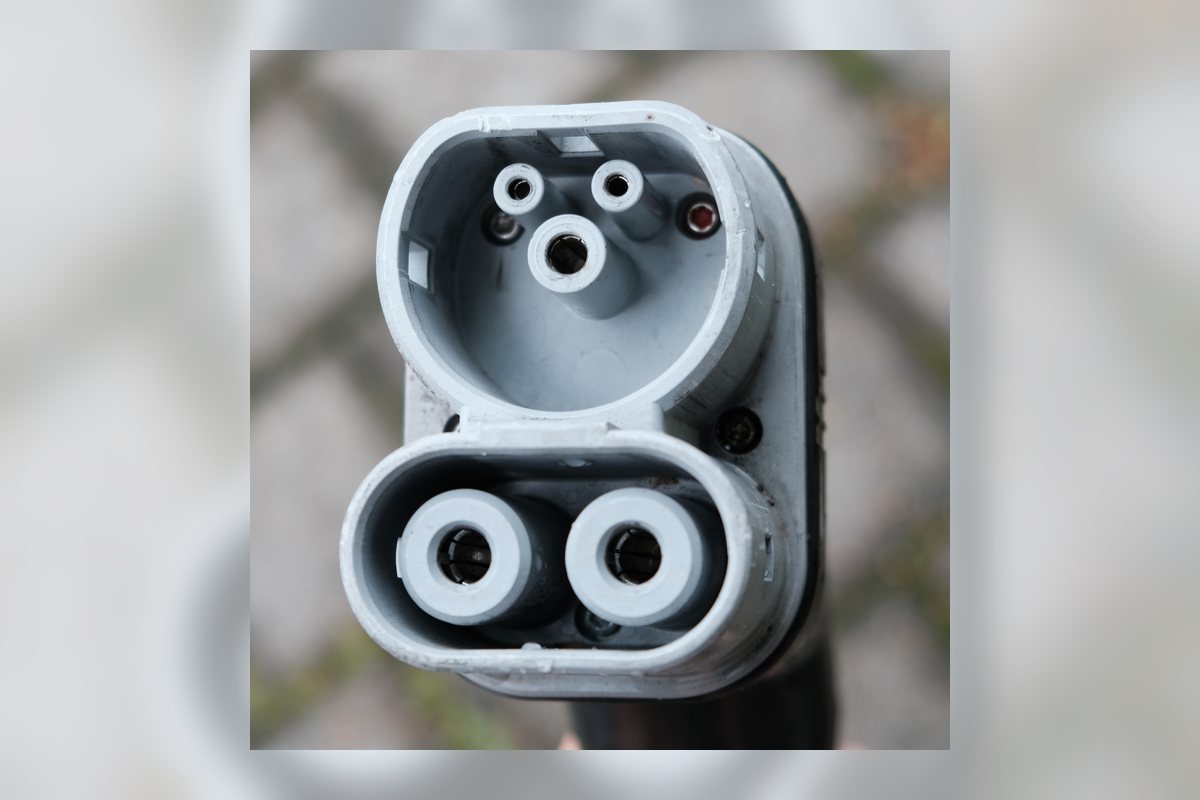

| CCS Combo 2 | AC + DC | AC до 22 кВт, DC часто 50-350 кВт | современные европейские электромобили и быстрые станции | совместимость DC, мощность станции, предел автомобиля и BMS |

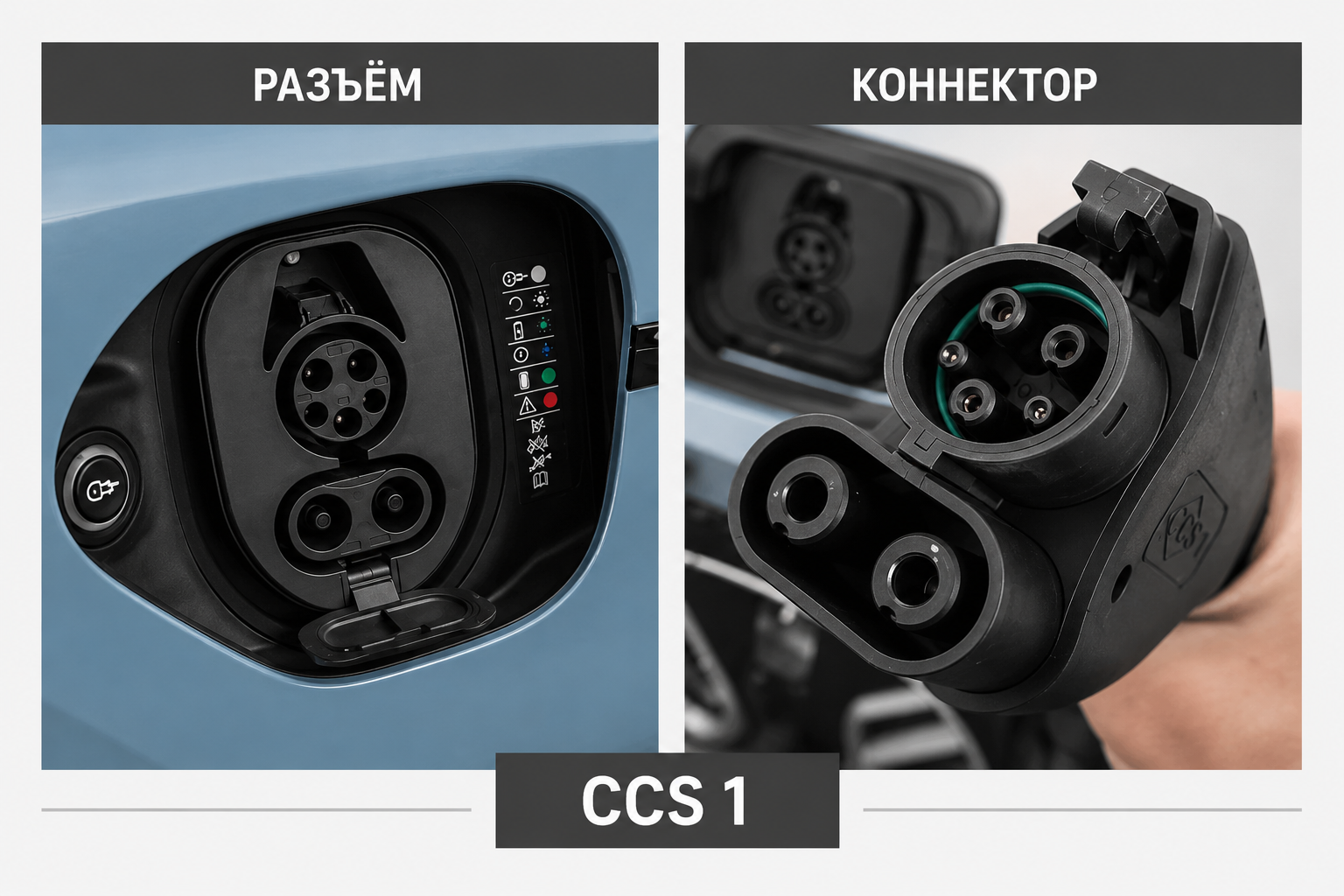

| CCS Combo 1 | AC + DC | зависит от автомобиля и станции | часть автомобилей из США | совместимость с европейской инфраструктурой и доступность переходников |

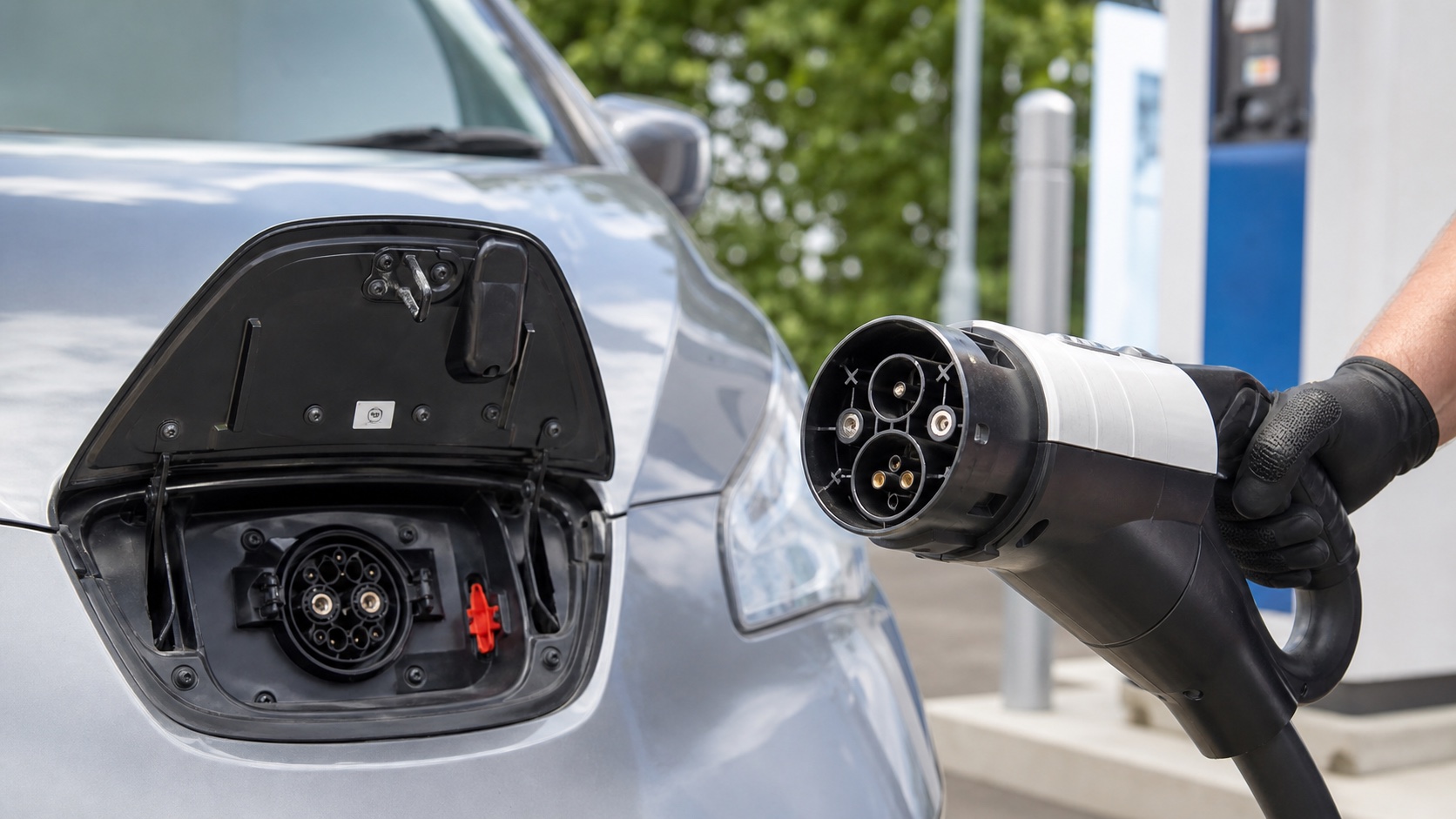

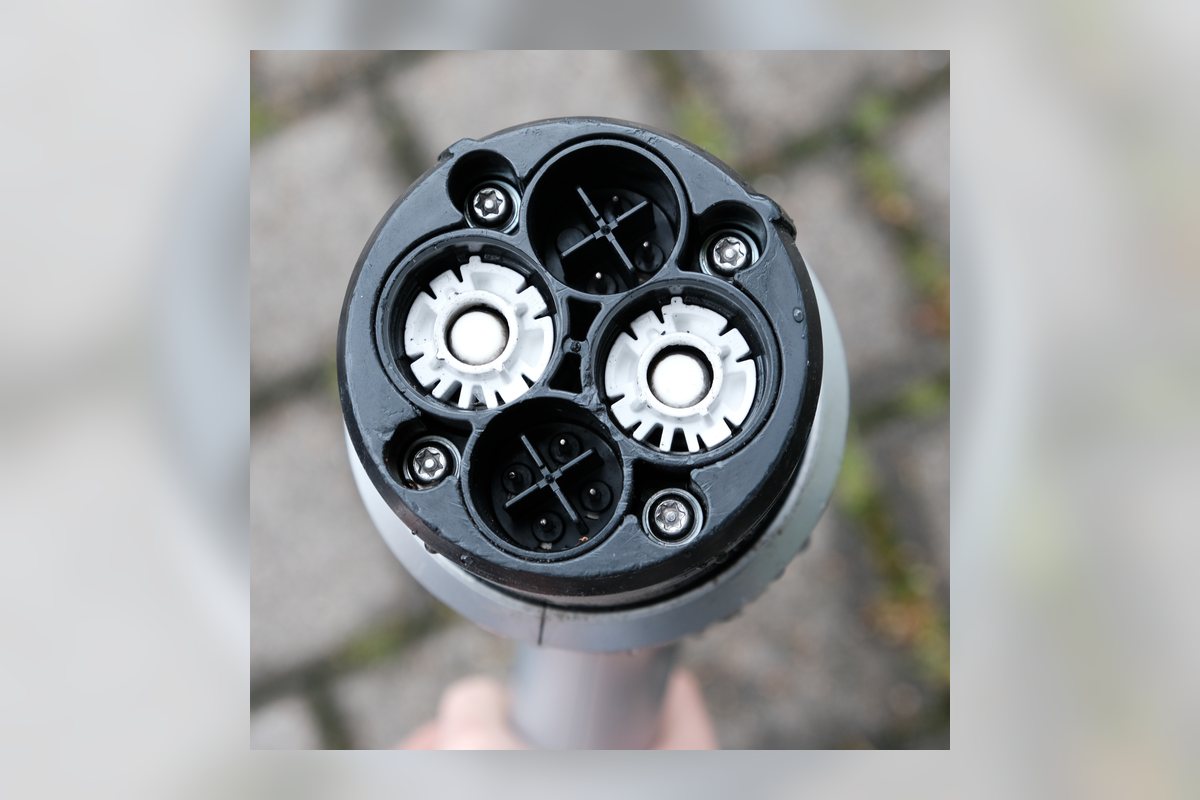

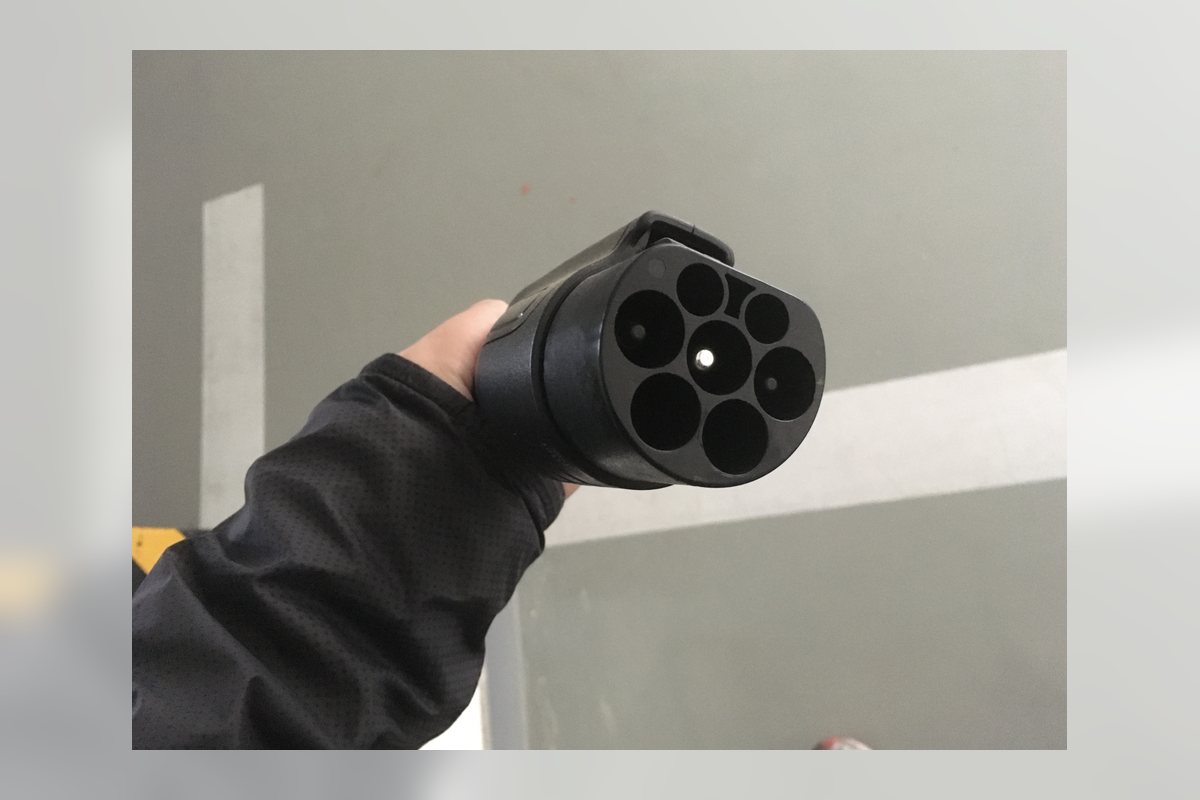

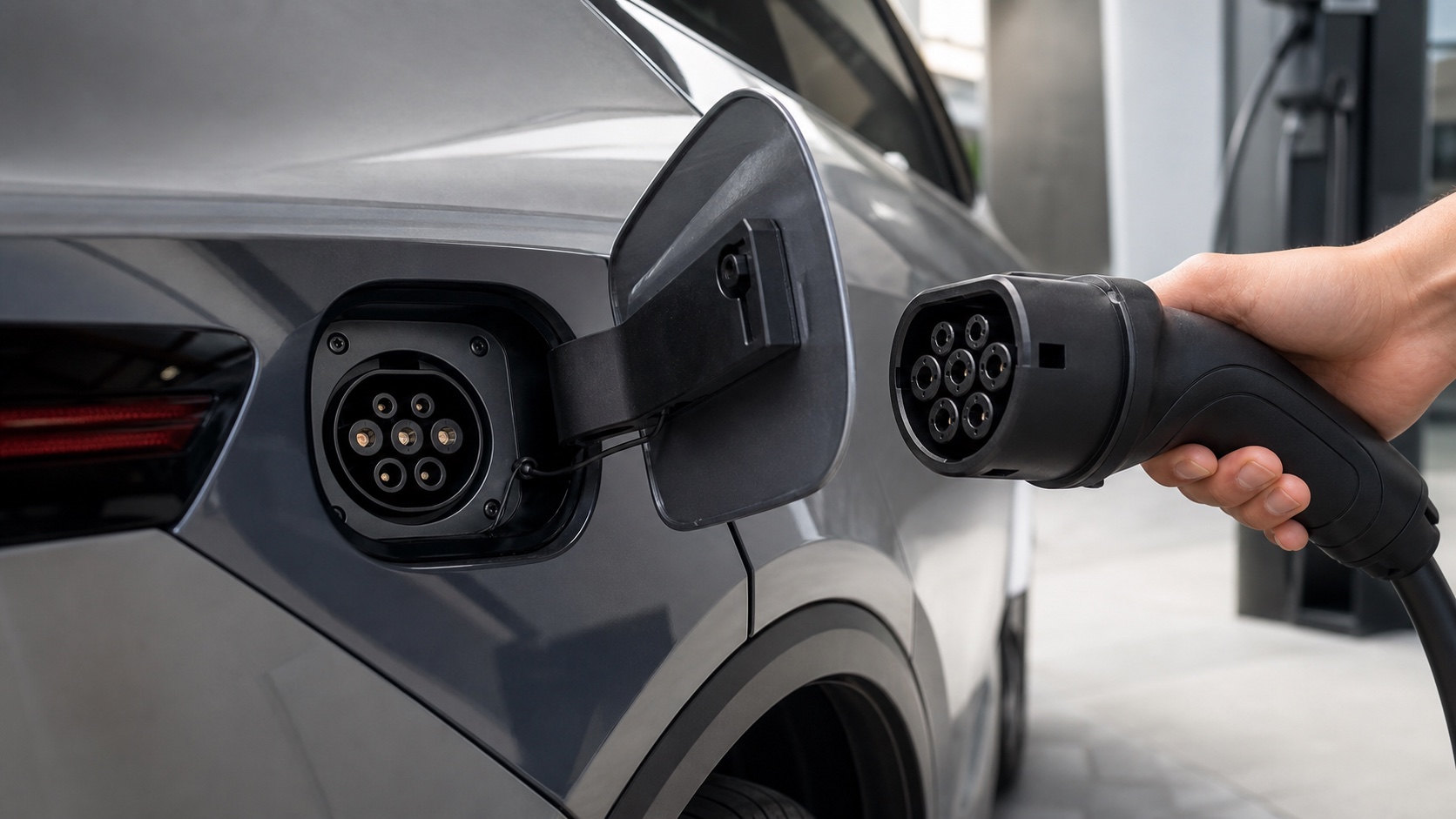

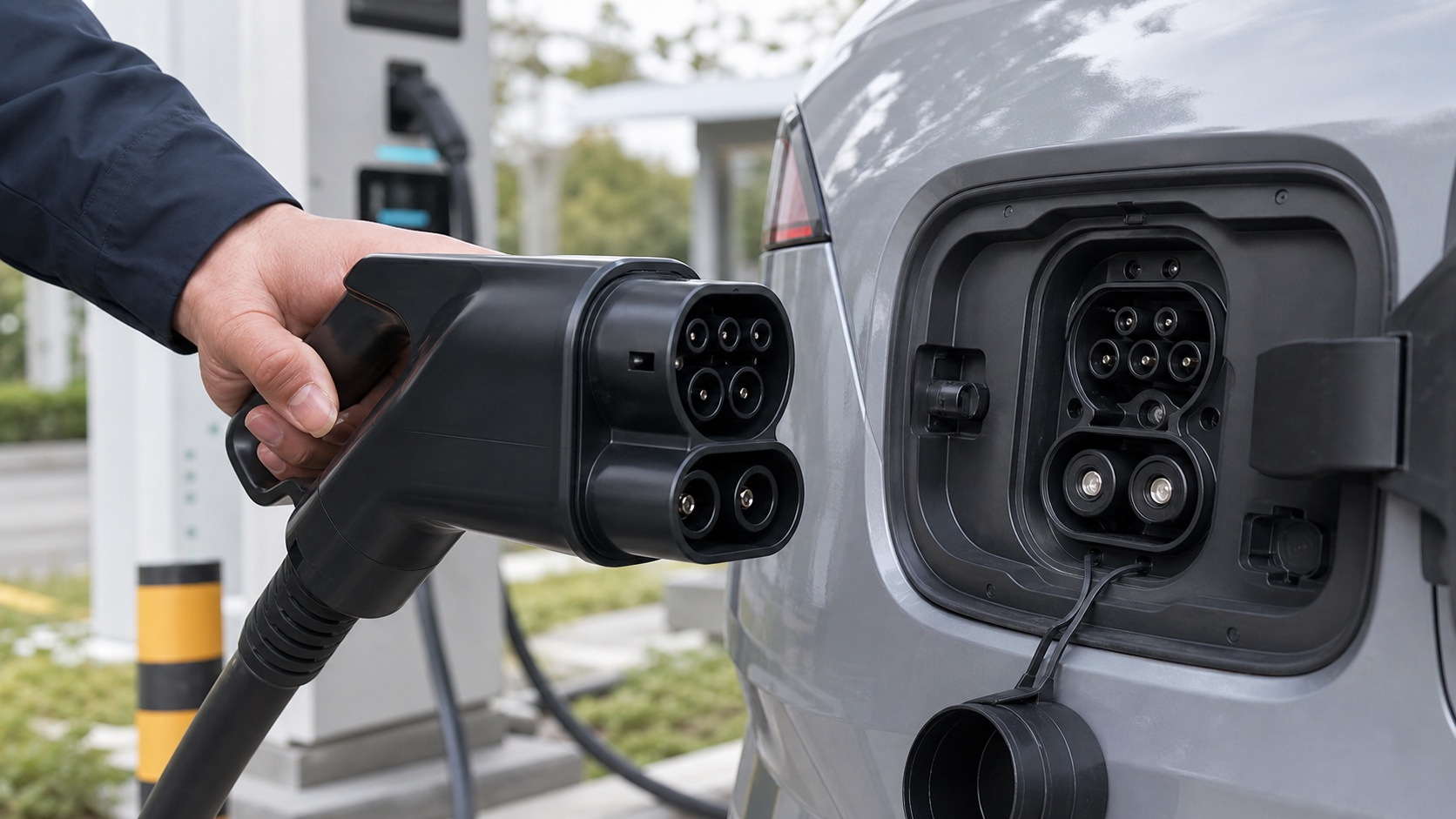

| CHAdeMO | DC | часто 50 кВт, зависит от версии станции и автомобиля | Nissan Leaf, Mitsubishi, часть японских моделей | наличие CHAdeMO на маршрутах и отдельный AC-порт автомобиля |
| GB/T AC | AC | зависит от автомобиля, кабеля и фаз | китайские электромобили | кабель или адаптер Type 2 — GB/T AC, направление и ток |
| GB/T DC | DC | зависит от станции, адаптера, напряжения и BMS | китайские электромобили | активный адаптер CCS2 — GB/T DC, протокол, ток, охлаждение |
| NACS / Tesla | AC + DC | зависит от рынка и станции | автомобили Tesla и инфраструктура США | рынок автомобиля: Европа, США, Китай; доступный адаптер и станция |
Разъем автомобиля и коннектор кабеля: в чем разница

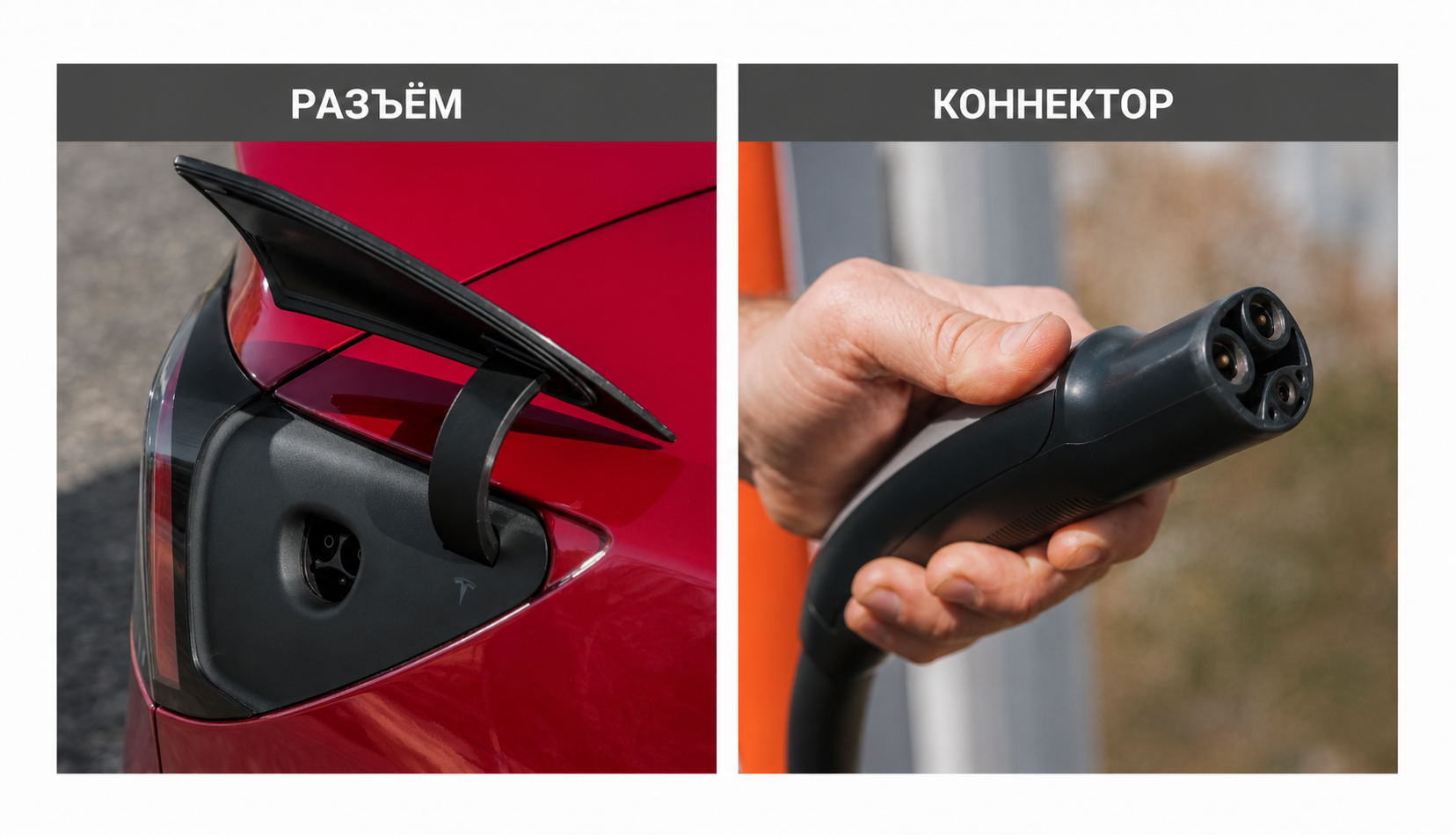

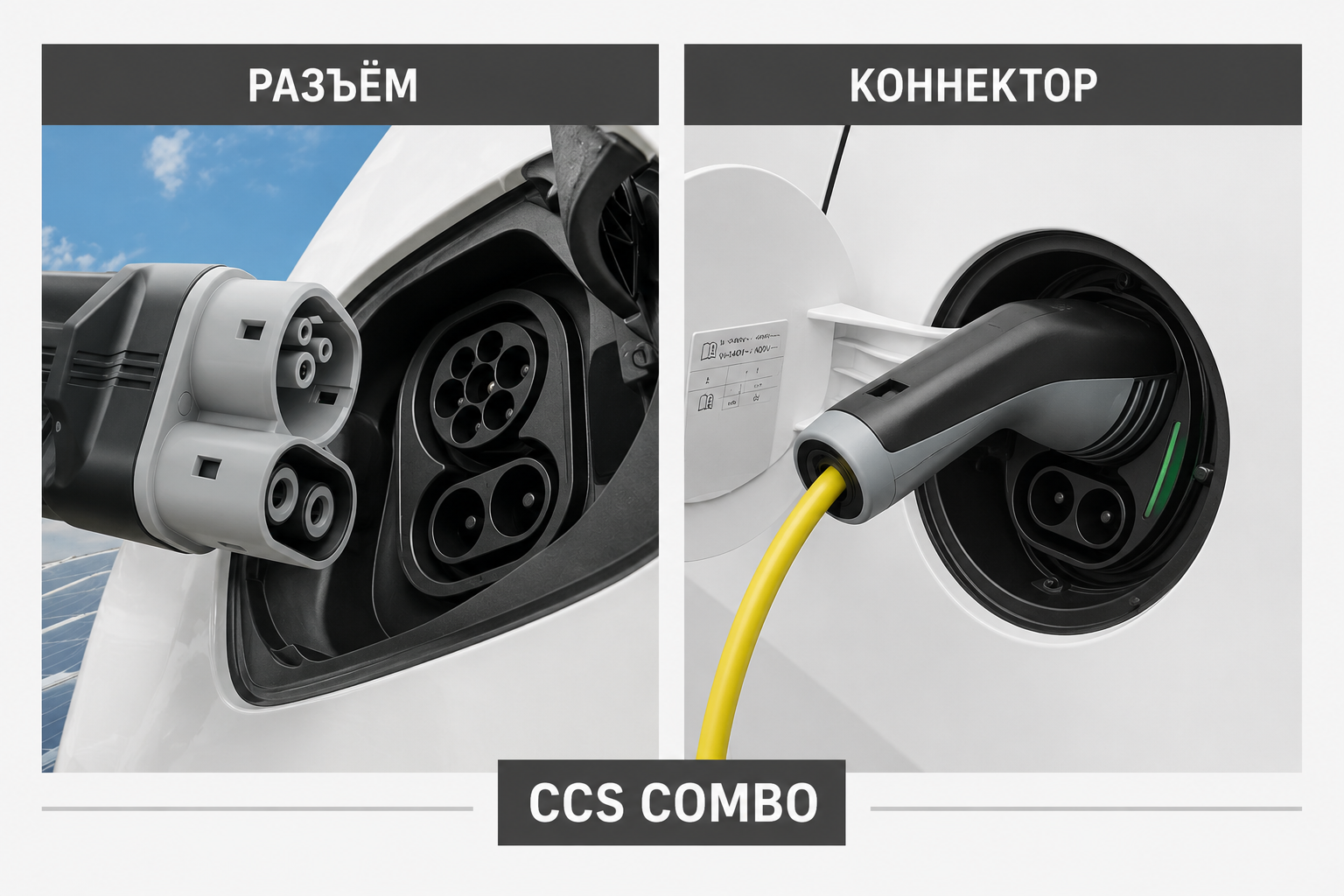

Путаница часто начинается с терминов. В разговоре “разъемом” называют все подряд, но при подборе оборудования важно разделить две стороны: разъем находится на автомобиле или станции, коннектор — на конце кабеля. Ошибка на любой стороне цепочки меняет результат: кабель не фиксируется, станция не видит автомобиль, ток ограничивается или DC-зарядка не проходит согласование по протоколу.

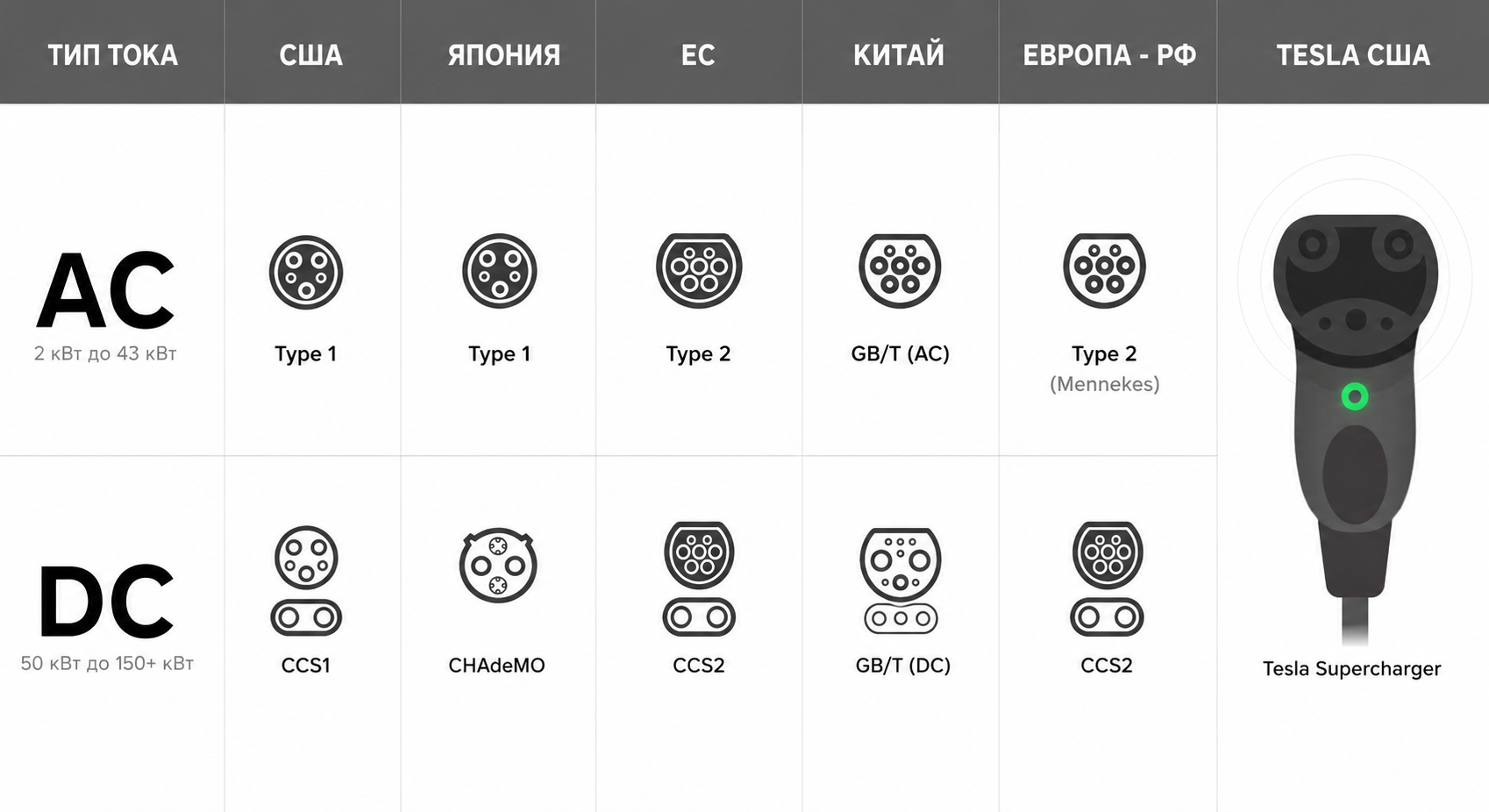

Какие разъемы встречаются по регионам: AC и DC
У импортного электромобиля разъем почти всегда выдает рынок, для которого его делали. Европейская машина обычно приезжает с Type 2 и CCS2, китайская — с GB/T AC и GB/T DC, японская может иметь Type 1 для спокойной AC-зарядки и отдельный CHAdeMO для быстрых станций. Поэтому перед установкой станции сначала смотрят фактический порт под крышкой зарядного лючка, а уже затем сверяют модель, рынок поставки и паспортные ограничения.
Что внутри разъема влияет на совместимость

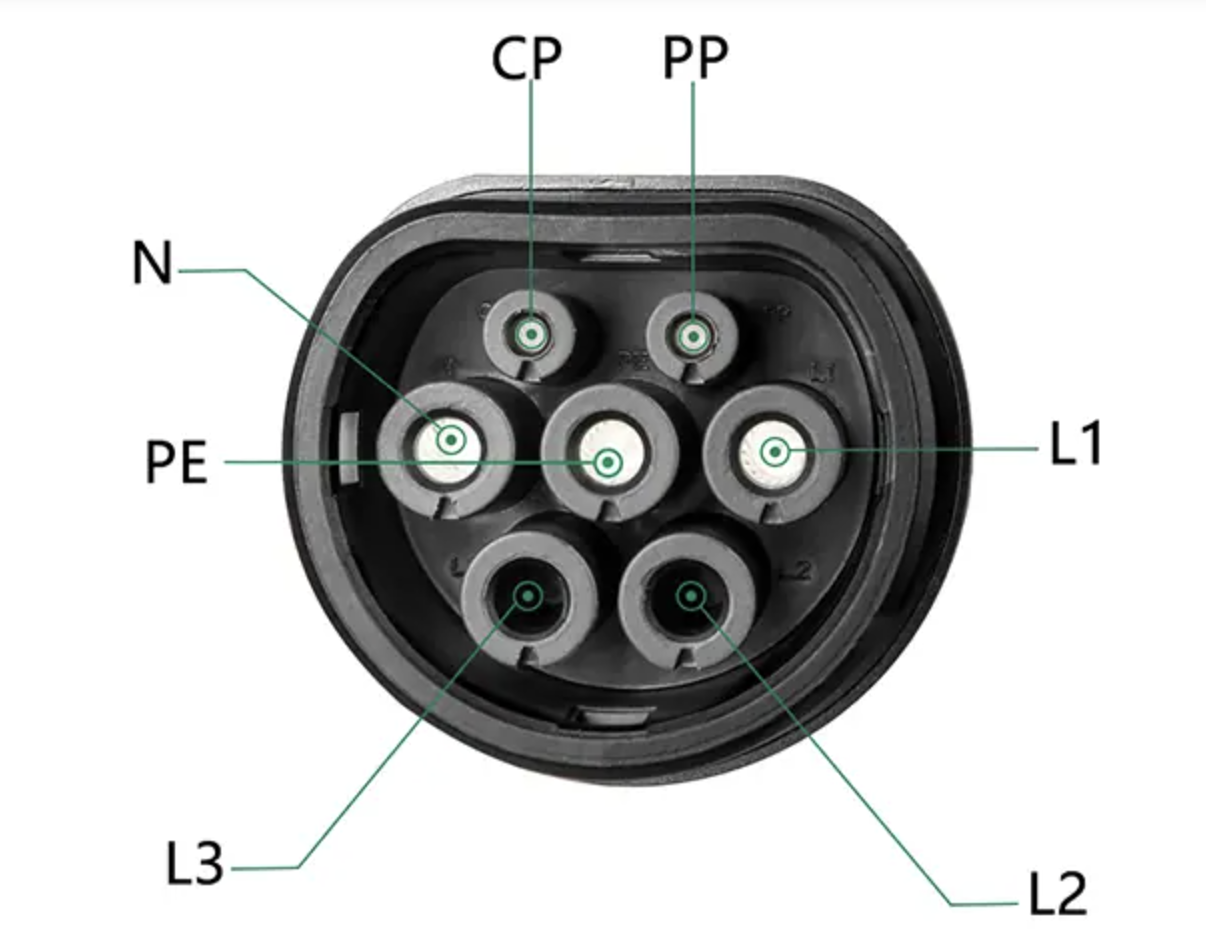

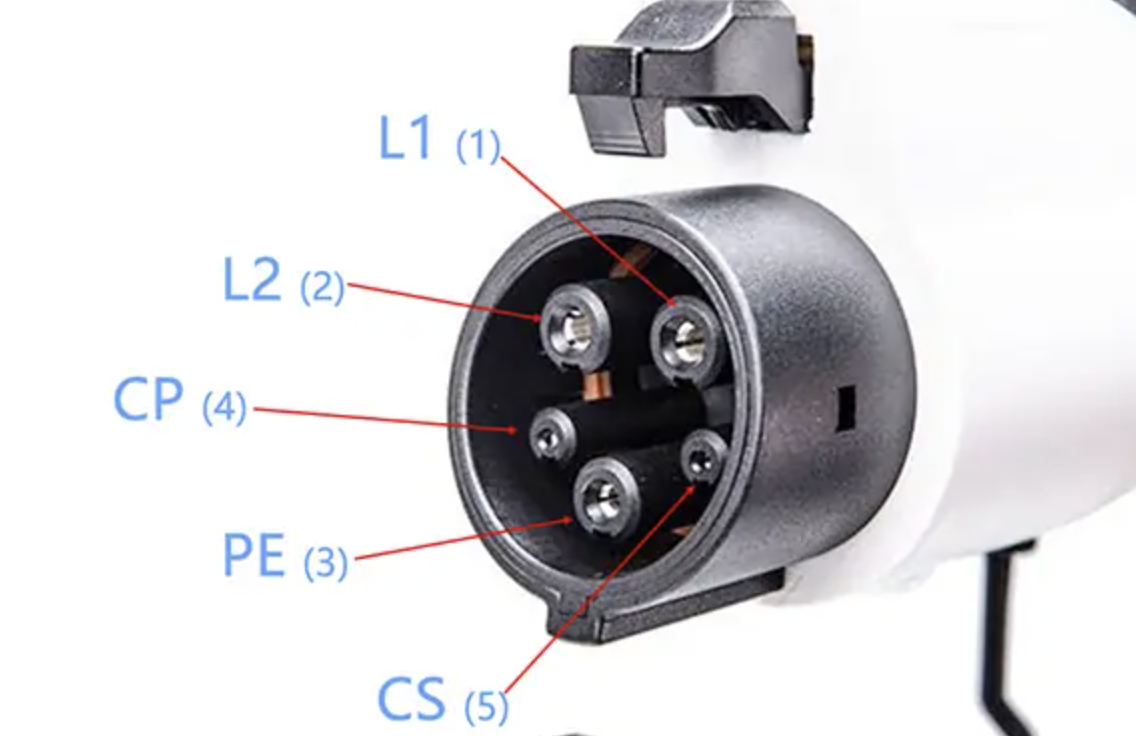

Форма разъема показывает только часть совместимости. Внутри есть силовые группы, защитное заземление и сигнальные линии. По ним станция определяет подключение кабеля, допустимый ток, готовность автомобиля и параметры зарядки. Точную ориентацию вида и номера контактов проверяют по паспорту оборудования и стандарту.
Как понять, какой переходник нужен
Переходник нужен в простой жизненной ситуации: рядом есть рабочая станция, но ее кабель рассчитан на другой порт автомобиля. В AC-сценарии переходник или кабель соединяет разные формы разъемов и передает сигналы CP/PP, чтобы станция поняла допустимый ток. В DC-сценарии добавляется обмен данными между станцией, адаптером и BMS автомобиля, поэтому проверяют направление подключения, протокол, напряжение, ток и поддержку конкретной модели.
AC и DC: почему один автомобиль может иметь два разъема

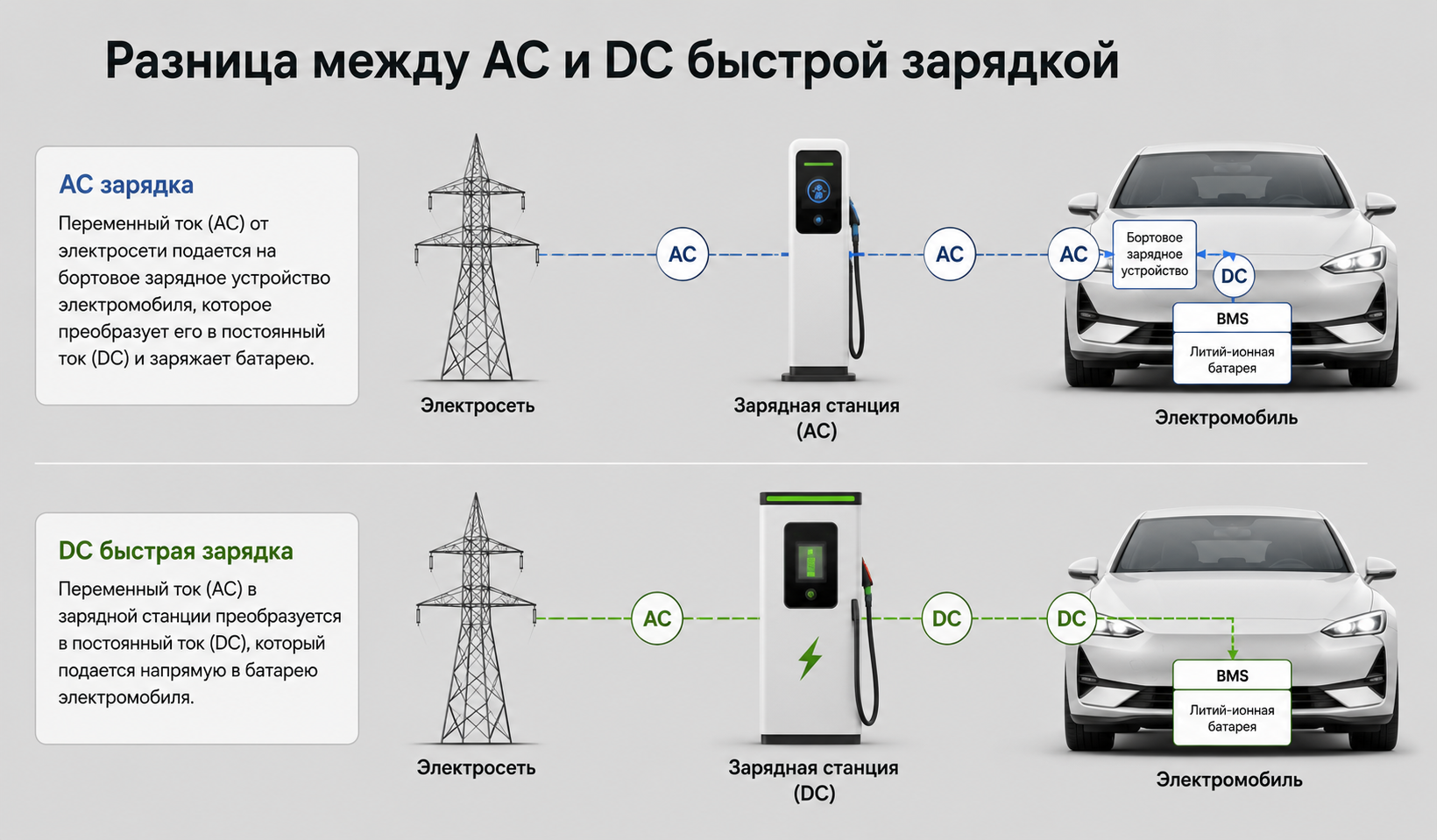

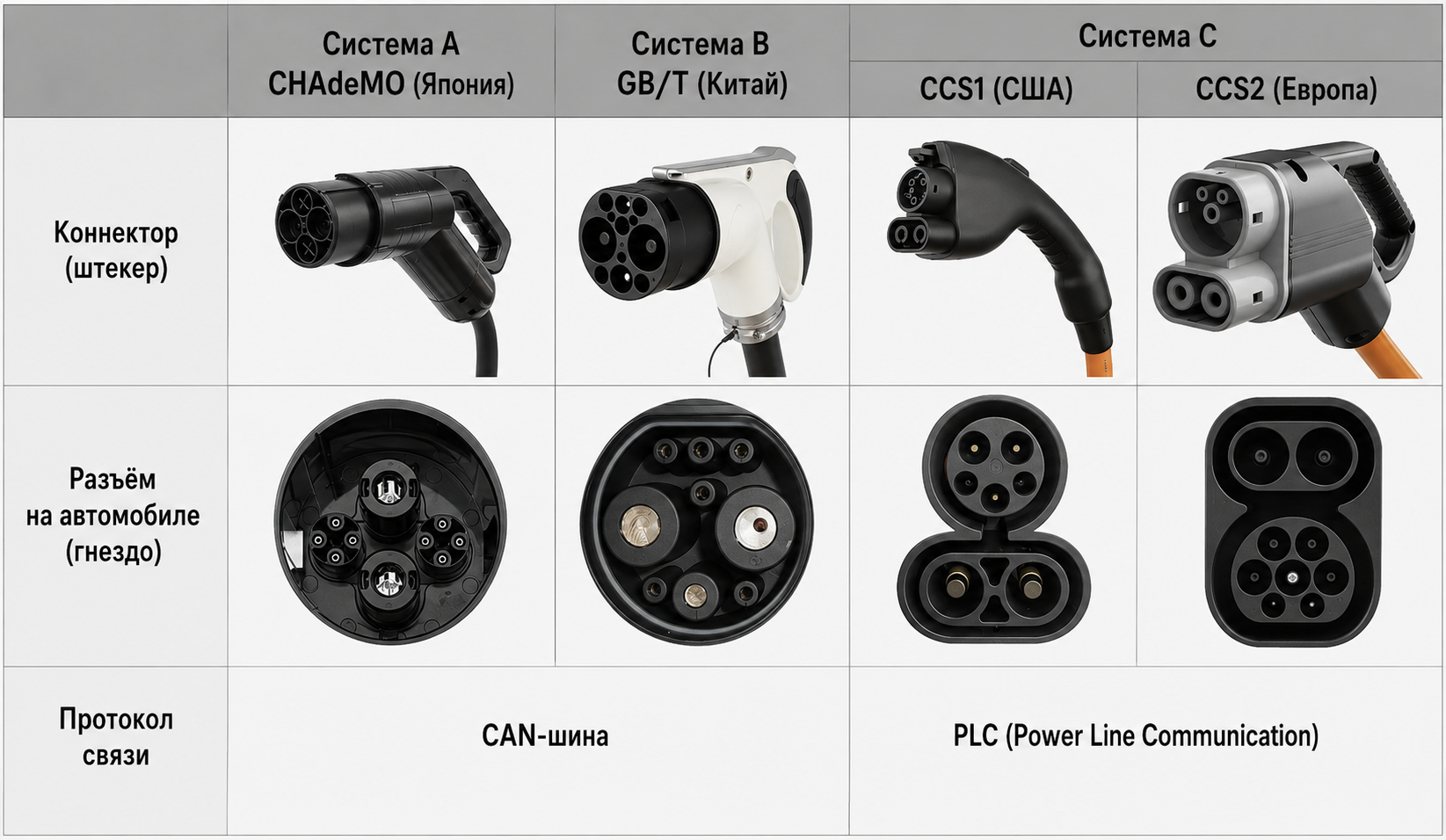

AC-разъем принимает переменный ток: станция передает питание, а батарею заряжает бортовое зарядное устройство автомобиля. DC-разъем работает иначе: преобразователь находится в зарядной станции, поэтому быстрая зарядка требует отдельного силового коннектора и обмена данными между станцией и автомобилем.
Как разъем влияет на скорость и сценарий зарядки
Самое полезное деление — AC и DC. AC-станция подходит для ночной зарядки дома, рабочего дня в офисе или постоянного места в паркинге: автомобиль сам преобразует переменный ток в постоянный через бортовое зарядное устройство. DC-станция берет эту работу на себя и подает постоянный ток к батарее через BMS, поэтому ее ставят там, где важны минуты: городские быстрые точки, трассы и коммерческие сети.
| Режим | Как подключается | Типичный сценарий | Что проверяют |
|---|---|---|---|
| Mode 2 | кабель с блоком защиты от бытовой или силовой розетки | временная или резервная AC-зарядка | розетку, заземление, нагрев контактов, допустимый ток линии |
| Mode 3 | AC-станция Type 2 с управлением зарядкой | дом, паркинг, офис, гостиница, БЦ | мощность 7,4 / 11 / 22 кВт, автомат, УЗО/дифзащиту, кабель, CP/PP |

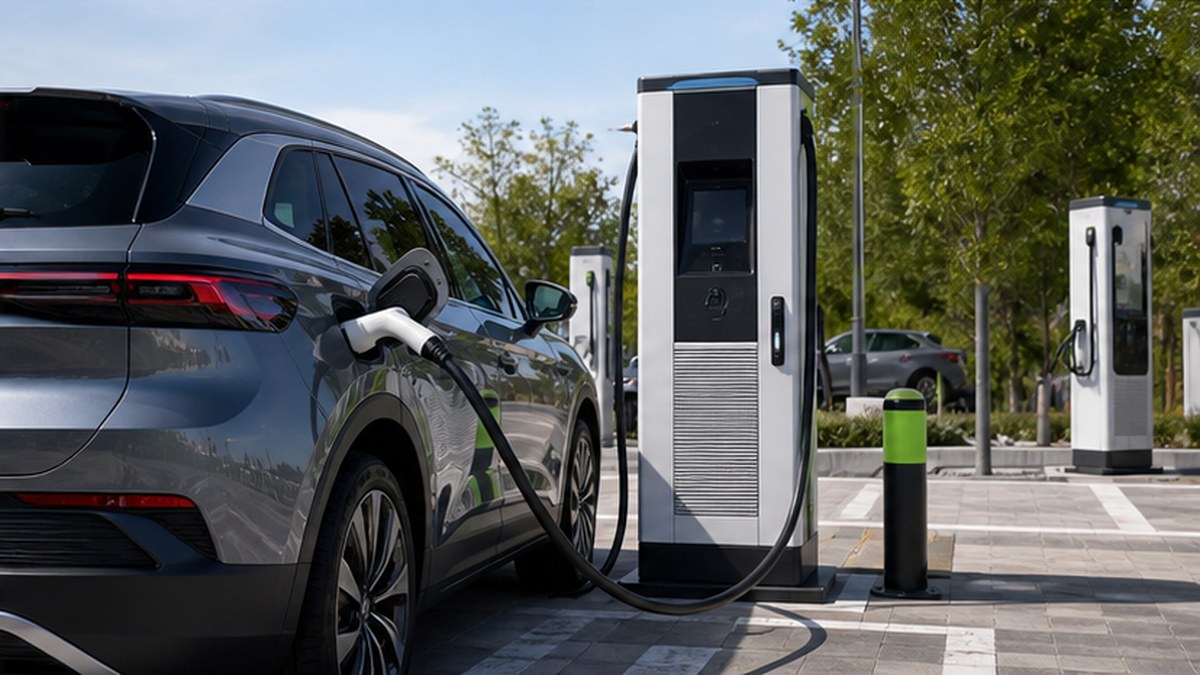

| Mode 4 | DC-станция с силовым коннектором CCS, CHAdeMO или GB/T | быстрая зарядка на трассе, у ТЦ, в коммерческой сети | протокол, диапазон напряжения, ток, охлаждение, BMS, доступную мощность |
Как определить нужный стандарт
- Посмотреть порт автомобиля: Type 1, Type 2, CCS, CHAdeMO или GB/T.
- Проверить максимальную AC-мощность бортового зарядного устройства: 3,7, 7,4, 11 или 22 кВт.
- Уточнить поддержку DC-зарядки и максимальную мощность в кВт.
- Понять сценарий: дом, паркинг, офис, общественная станция или трасса.
- Подобрать станцию и кабель под автомобиль, сеть и запас на будущие модели.
Разъем станции и мощность станции — разные вещи. Даже если станция выдает 22 кВт, автомобиль с AC-зарядкой 7,4 кВт возьмет только свой максимум.
Какие параметры проверить у Type 1, Type 2, CCS, CHAdeMO и GB/T
Название разъема показывает стандарт подключения: Type 2, CCS Combo 2, CHAdeMO, GB/T или Type 1. Для подбора станции этого недостаточно. Нужно понять, сколько фаз принимает автомобиль, какой ток выдерживает кабель, есть ли отдельный DC-порт и какой рынок у конкретной комплектации: европейский, китайский, японский или американский. Так заранее видно, почему станция 22 кВт может дать автомобилю 7,4 кВт, а адаптер GB/T AC не подойдет для быстрой DC-зарядки.
Токи, напряжение, мощность и ограничения по разъемам
Цифра на станции редко совпадает с тем, что владелец увидит на экране автомобиля. Станция может быть рассчитана на 22 кВт, кабель — на 32 А, а машина возьмет 7,4 кВт из-за однофазного бортового зарядного устройства. На быстрой DC-зарядке похожая история: мощность режут температура батареи, BMS, протокол, состояние кабеля и лимит самой станции. Поэтому ток и мощность проверяют до покупки станции, кабеля или переходника.
Какой разъем выбрать для дома и паркинга

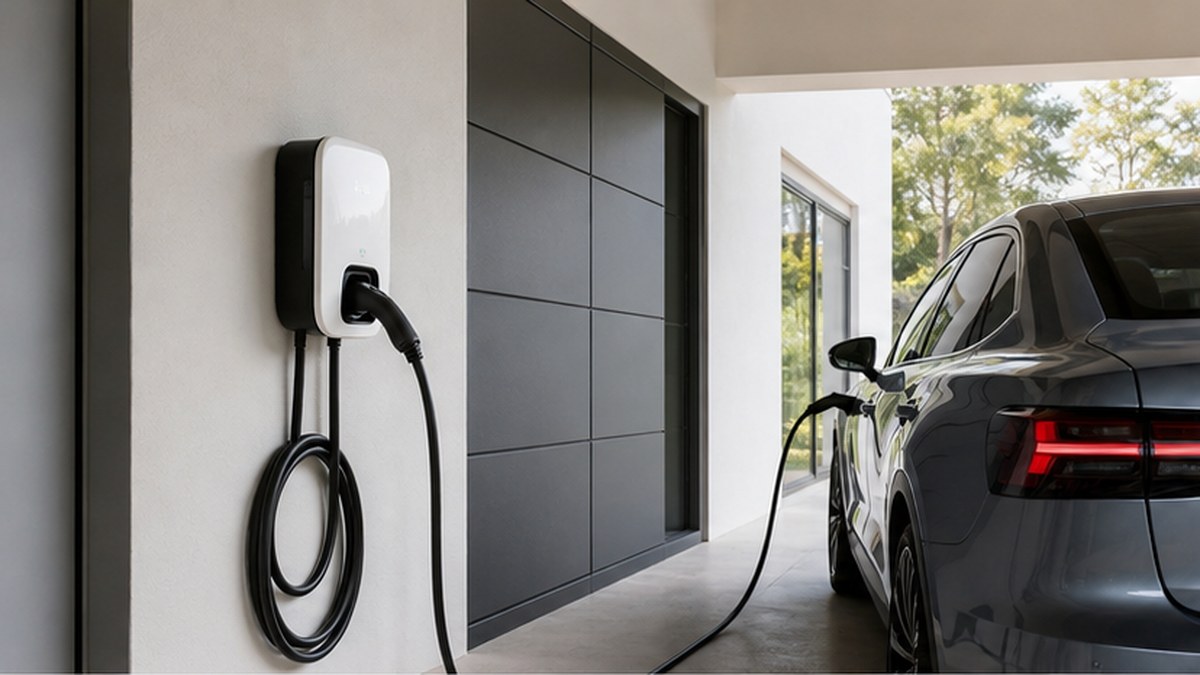

Для дома и постоянного места в паркинге важна предсказуемая ежедневная зарядка: подходящий разъем, понятная мощность, нормальная защита линии и удобный доступ к станции. Чаще ставят AC-станцию Type 2: она подходит европейским машинам напрямую, а для Type 1 или GB/T подбирают отдельный кабель или адаптер. Перед монтажом проверяют порт автомобиля, запас мощности, защиту линии и сценарий доступа, чтобы станция работала стабильно после установки.
| Автомобиль / задача | Что ставить на объекте | Кабель или адаптер | Реальная мощность | Проверка перед монтажом |
|---|---|---|---|---|
| Европейский электромобиль с Type 2 / CCS2 | AC-станция Type 2 с розеткой или встроенным кабелем | кабель Type 2, если у станции розетка | 7,4 / 11 / 22 кВт по возможностям автомобиля и линии | 1 или 3 фазы, ток 16/32 А, автомат, УЗО/дифзащита, длина трассы |

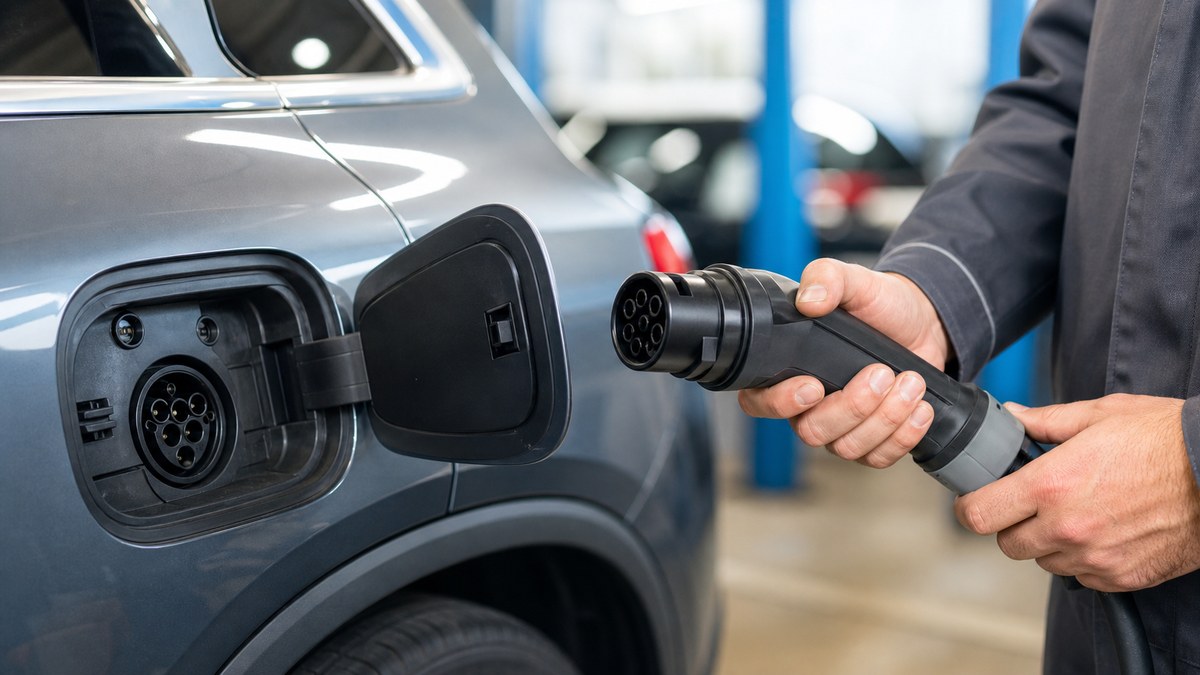

| Nissan Leaf и другие машины с Type 1 | AC-станция Type 2 | кабель Type 2 — Type 1 | обычно 3,3-7,4 кВт, одна фаза | предел бортового зарядного устройства, ток кабеля, фиксация коннектора |

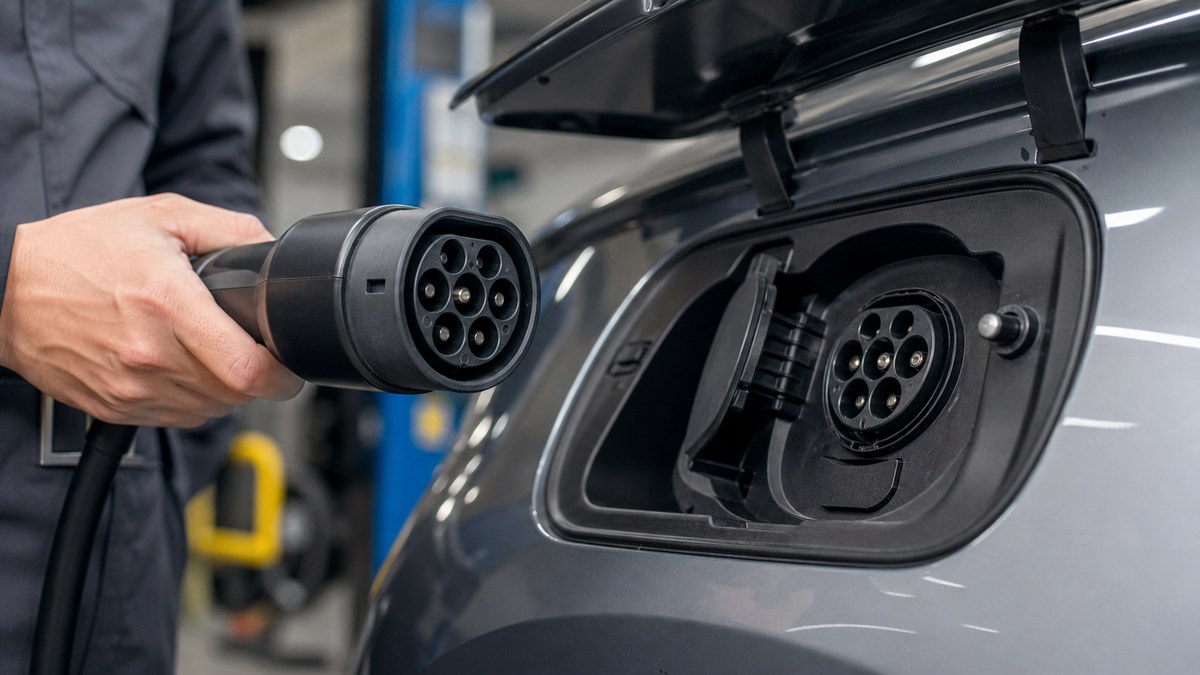

| Китайский электромобиль с GB/T AC | AC-станция Type 2 как базовая инфраструктура объекта | кабель или адаптер Type 2 — GB/T AC с правильным направлением | зависит от автомобиля: часто 7,4 / 11 / 22 кВт | AC-порт, ток 16/32 А, фазы, совместимость адаптера с моделью |

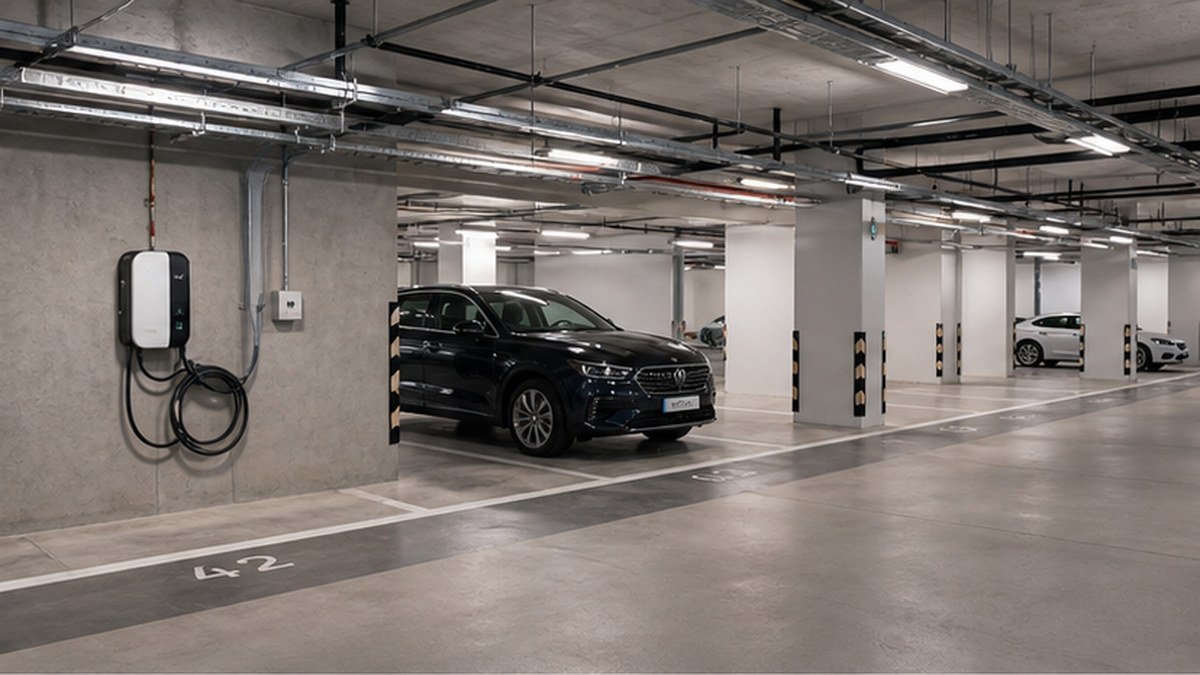

| Паркинг МКД с несколькими пользователями | AC-станции Type 2 с учетом, RFID/OCPP по задаче объекта | лучше розетка Type 2, чтобы владелец менял кабель под свой автомобиль | 7,4 / 11 / 22 кВт с учетом доступной мощности и одновременности | выделенная мощность, трасса, учет кВт·ч, доступ пользователей, согласование с УК |
| Дом с одним автомобилем | станция под текущий автомобиль, часто Type 2 AC | встроенный кабель удобнее, розетка Type 2 гибче при смене машины | 7,4 кВт для 1 фазы, 11/22 кВт для 3 фаз при поддержке автомобиля | вводная мощность дома, заземление, автомат, УЗО/дифзащита, место станции |
Для общественной станции лучше закладывать Type 2 для AC и CCS Combo 2 для DC. Это повышает совместимость с современным парком электромобилей.
Как подобрать станцию, кабель или переходник под сценарий зарядки
Один и тот же автомобиль ведет себя по-разному дома, в паркинге и на быстрой станции. Дома важны автомат, кабель и реальная AC-мощность машины. В паркинге добавляются учет, доступ, длина трассы и требования эксплуатации здания. На публичной DC-станции решают уже коннектор, протокол связи, температура батареи и ограничения BMS.
Когда нужен переходник или другой кабель
Переходник выручает, когда автомобиль уже есть, а доступная станция рассчитана на другой стандарт. Для разовой зарядки это может быть нормальным решением. Для постоянного места в паркинге лучше сразу увязать порт автомобиля, кабель, защиту, учет и доступ: так владелец не зависит от случайного адаптера и не ловит перегрев, слабую фиксацию или ошибку связи после монтажа.

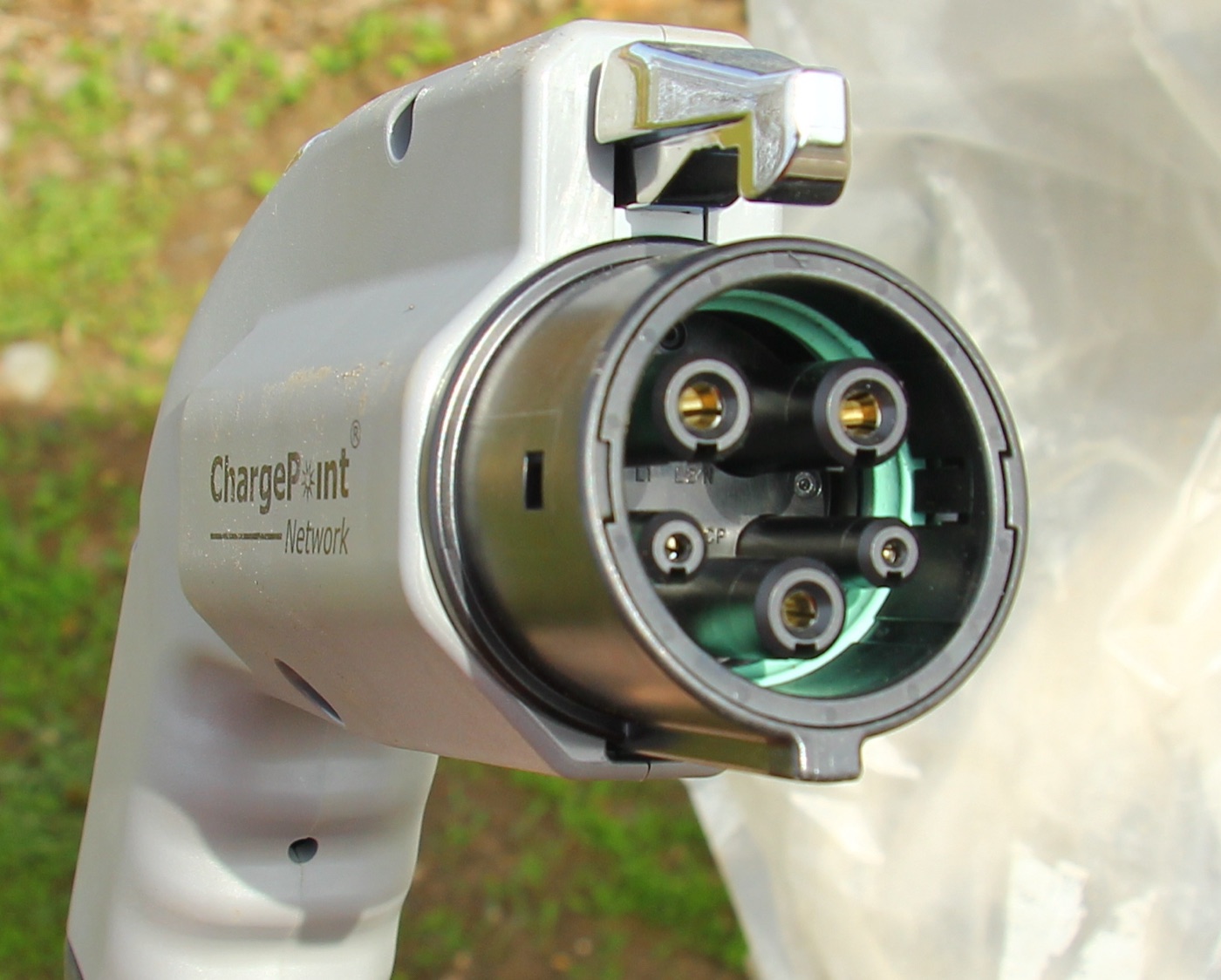

| Ситуация | Что покупают | Риск ошибки | Как проверить |
|---|---|---|---|
| Станция Type 2, автомобиль Type 1 | кабель Type 2 — Type 1 или AC-переходник | автомобиль берет одну фазу и ограничивает мощность до 3,3-7,4 кВт | сверить ток 16/32 А, фиксацию, длину кабеля, AC-мощность автомобиля |

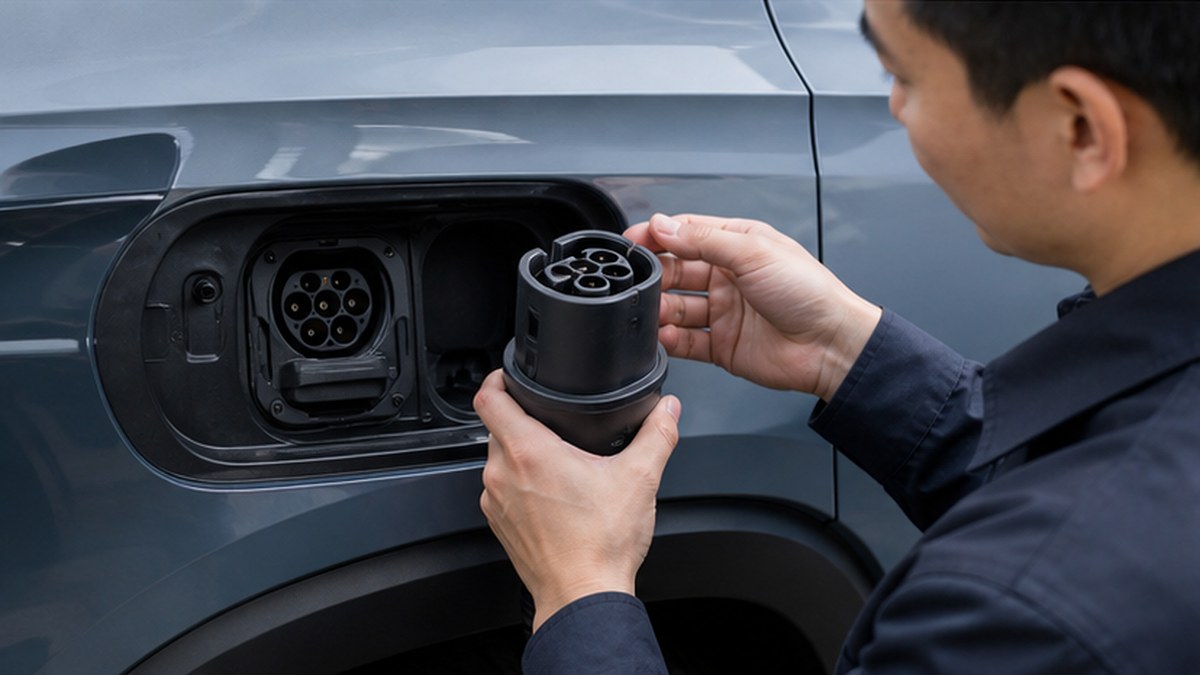

| Станция Type 2, автомобиль GB/T AC | кабель или адаптер Type 2 — GB/T AC | неверное направление адаптера, неподходящий ток, отказ запуска | проверить сторону станции и сторону автомобиля, ток 16/32 А, фазы, модель машины |

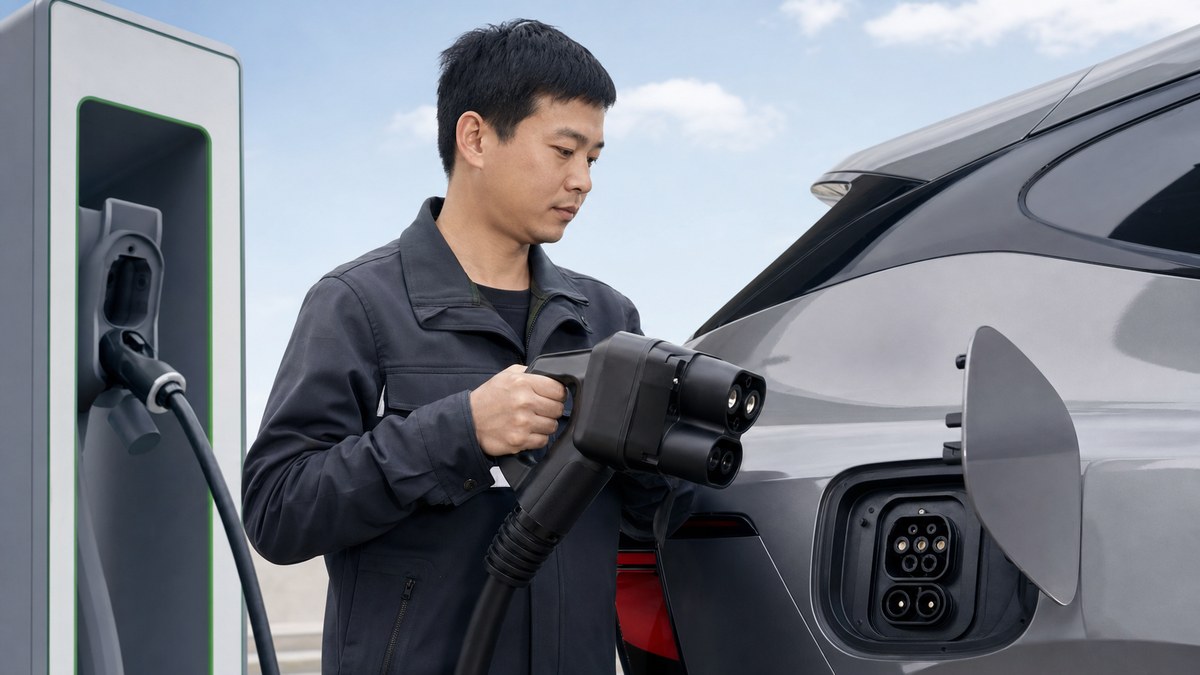

| DC-станция CCS2, автомобиль GB/T DC | активный адаптер CCS2 — GB/T DC | форма подходит, протокол или BMS не согласуются, зарядка не стартует | запросить список поддерживаемых моделей, диапазон напряжения, ток, прошивку, гарантию |
| Nissan Leaf с CHAdeMO, рядом только CCS2 | активный DC-адаптер или поиск CHAdeMO-станции | пассивный переходник не решает обмен данными между стандартами | сравнить стоимость адаптера с доступностью CHAdeMO и маршрутом эксплуатации |
| Б/у переходник без паспорта | адаптер с неизвестной историей | нагрев контактов, люфт, повреждение защелки, отсутствие гарантии | осмотреть контакты, корпус, маркировку, IP, проверить под нагрузкой |
Когда достаточно кабеля и когда нужен активный DC-адаптер
Чем меньше промежуточных устройств между станцией и автомобилем, тем стабильнее зарядка. Штатный кабель под порт машины проще проверить и обслуживать. AC-переходник в основном решает посадку, ток и фазы, а DC-адаптер становится отдельным электронным узлом: он должен договориться со станцией и автомобилем о токе, напряжении и обмене данными.
Хороший переходник подбирают по связке “станция — кабель — автомобиль”, а фотография в карточке товара дает только первый визуальный ориентир. Для AC сверяют форму, контакты, ток 16/32 А, фазность и фиксацию. Для DC смотрят глубже: поддерживает ли адаптер обмен между CCS2 и GB/T, какой диапазон напряжения и тока заявлен, как он работает с BMS конкретной модели и что будет при нагреве.
Проверьте направление адаптера, AC или DC, максимальный ток, поддержку конкретной модели автомобиля, гарантию, наличие блокировки, степень защиты корпуса и ограничения по мощности. Формулировка “до 250 А” не означает, что автомобиль всегда будет заряжаться на максимальной мощности.
Что проверить перед установкой зарядной станции
До монтажа важно связать автомобиль с электрической частью установки. Инженер смотрит порт машины, выделенную мощность, трассу кабеля, автомат, УЗО или дифзащиту, заземление и место доступа к станции. Для коммерческой зарядки добавляются OCPP, биллинг, учет потребления и права пользователей: без этих проверок станция может работать технически, но быть неудобной для эксплуатации.
Если после выбора разъема нужно посчитать установку, полезно сразу перейти к связанным вопросам: сколько времени заряжается электромобиль, какой кабель и автомат нужны для зарядной станции, проектирование и согласование, установка зарядных станций в паркинге.
Что проверить до покупки станции или кабеля
- Фактический порт автомобиля: Type 2, CCS2, Type 1, CHAdeMO, GB/T AC или GB/T DC.
- Максимальную AC-мощность бортового зарядного устройства: 3,7 / 7,4 / 11 / 22 кВт.
- Количество фаз, которое принимает автомобиль на AC-зарядке.
- Нужен ли кабель с вилкой Type 2, кабель Type 2 → Type 1 или адаптер Type 2 → GB/T AC.
- Для DC: поддерживает ли автомобиль CCS2, CHAdeMO или GB/T DC без переходника.
- Для паркинга: длину трассы, выделенную мощность, автомат, УЗО/дифзащиту, учет и доступ пользователей.
- Для бизнеса: нужна ли станция с розеткой, кабелем, RFID, OCPP, биллингом и учетом потребления.
Источники и нормативная база
- IEC 62196-1: plugs, socket-outlets, vehicle connectors and vehicle inlets.
- IEC 61851-1: conductive charging system for electric vehicles.
- ГОСТ Р МЭК 62196 и ГОСТ Р МЭК 61851-1: российские версии требований к разъемам и кондуктивной зарядке электромобилей.
- SAE J1772: физические, электрические и функциональные требования к зарядному соединителю Type 1.
- GB/T 20234.1-2023: общие требования к соединительным устройствам для кондуктивной зарядки электромобилей в китайском стандарте.
- CharIN Combined Charging System: совместимость CCS, AC/DC и обмен данными.
- CHAdeMO Association: DC-зарядка и протокол CHAdeMO.
- ISO 15118 и DIN SPEC 70121: коммуникация между электромобилем и DC-станцией в CCS-сценариях.
Вопросы и ответы
Type 2 и CCS Combo 2 — это одно и то же?
Можно ли заряжать китайский электромобиль на европейской станции?
Чем отличается адаптер Type 2 — GB/T AC от CCS2 — GB/T DC?
Почему форма разъема подходит, а зарядка не запускается?
Переходник увеличит скорость зарядки?
Автомобиль Type 1 сможет взять 22 кВт от станции Type 2?
Можно ли зарядить Nissan Leaf с CHAdeMO на станции CCS2?
Какой разъем лучше ставить на коммерческой станции?
Нужен кабель или переходник GB/T — Type 2?
Что проверить перед покупкой б/у адаптера?
Можно ли использовать переходник на улице зимой или в дождь?
Можно ли поставить универсальную станцию для всех электромобилей?
Почему у Nissan Leaf два разъема?
Почему GB/T AC и GB/T DC нельзя считать одним разъемом?
Можно ли выбрать станцию по фотографии разъема?
Почему кабель Type 2 на 32 А не дает 22 кВт?
Что означают CP и PP в Type 2?
Можно ли держать переходник постоянно подключенным в паркинге?
Почему активный CCS2 — GB/T DC адаптер дорогой?
Что спросить у продавца китайского электромобиля перед установкой станции?
