Почему зарядная станция не заряжает электромобиль: причины и что делать
Коротко: если зарядная станция не заряжает электромобиль, сначала зафиксируйте три признака: что показывает станция, видит ли автомобиль кабель и на каком этапе сессия обрывается. Перезагрузка и повторное включение автомата допустимы только после понятной безопасной причины. По этим данным обычно видно, в чем проблема: в разъеме, RFID или приложении, OCPP-связи, настройках мощности, сработавшей защите либо ограничениях автомобиля.
Повторное срабатывание автомата или УЗО, запах нагрева, треск, следы оплавления, влага в разъеме и потемнение контактов — повод прекратить запуск сессии до диагностики. Щит, корпус станции и клеммные соединения проверяет специалист.
С чего начать безопасную диагностику
Первые действия не требуют доступа к щиту. Их задача — отделить пользовательскую ошибку от неисправности станции, кабеля, автомобиля или линии питания.
- Посмотрите статус станции: ожидание, ошибка, зарядка, offline или отсутствие питания.
- Вставьте кабель заново до фиксации и проверьте, появился ли статус подключения в автомобиле.
- Запустите сессию другим способом: RFID, приложение, QR-код или разрешенная кнопка старта.
- Проверьте в автомобиле таймер зарядки, целевой процент заряда и блокировку разъема.
- Сравните: заряжается ли эта машина на другой станции и работает ли эта станция с другим автомобилем.
- Если отключилась защита, не включайте ее повторно при второй ошибке.
Укажите время отказа, индикацию станции, ошибку в приложении автомобиля, способ запуска сессии и состояние автомата или УЗО. По этим данным специалист быстрее поймет, что проверять: доступ, кабель, OCPP, настройки тока или силовую линию.

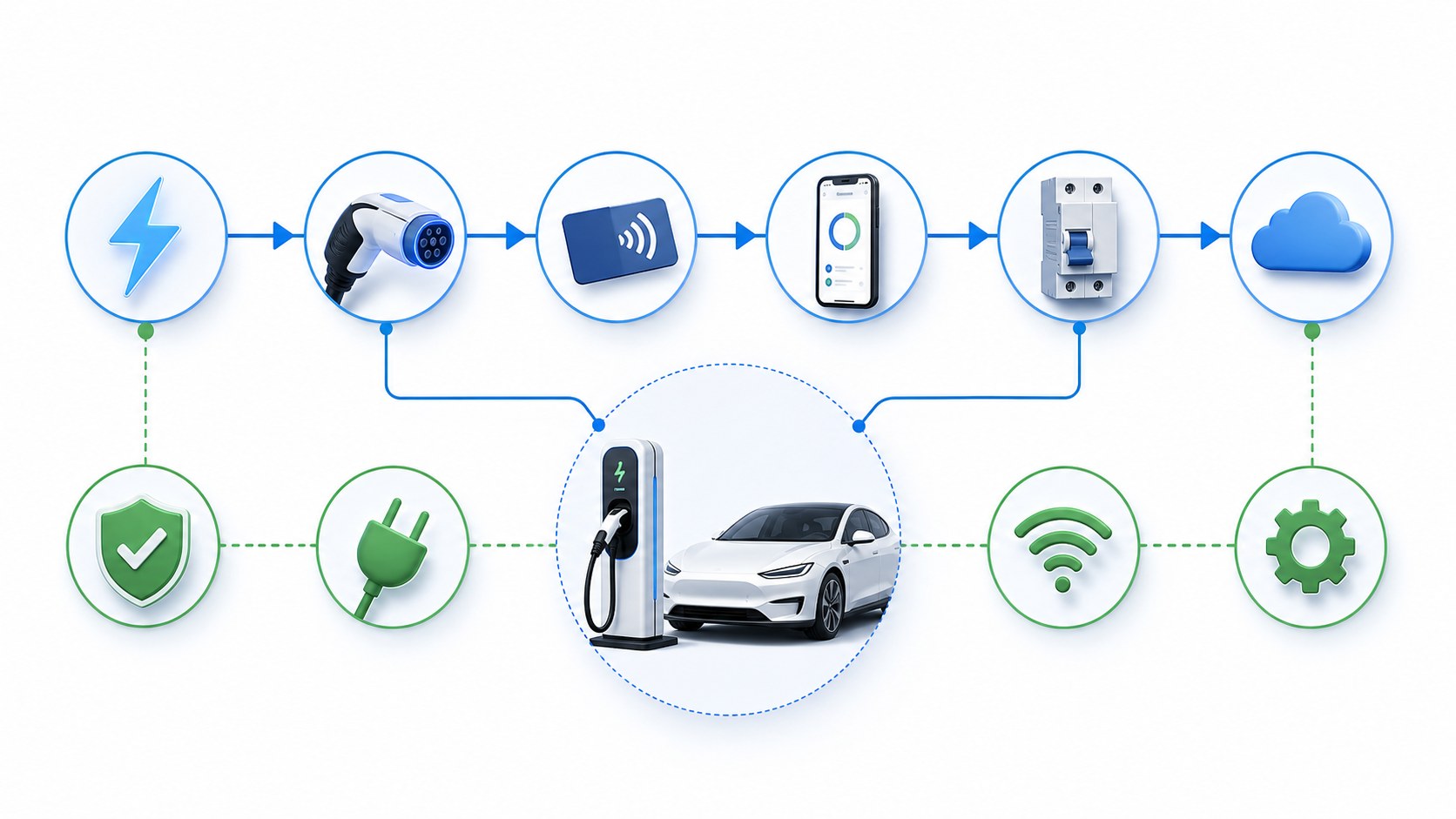

Как быстро понять, где причина отказа зарядки
После подключения смотрят, на каком участке цепочка остановилась: станция видит кабель, автомобиль разрешает зарядку, доступ подтвержден, защита не сработала, связь с сервером есть. Это быстрее длинного перебора настроек и безопаснее повторных включений автомата.
AC или DC: почему это важно для диагностики
При отказе зарядки сначала определяют тип сессии: AC через Type 2/GB/T AC или быстрая DC через CCS/GB/T DC. Для AC-зарядки станция выдает переменный ток, а батарею заряжает бортовое зарядное устройство автомобиля. Для DC-зарядки преобразователь находится в станции, поэтому круг причин другой.
| Сценарий | Что нужно проверить | Вывод |
|---|---|---|
| AC не стартует, DC заряжает нормально | Type 2/GB/T AC, контакт CP/PP, кабель, бортовое зарядное устройство, настройки тока | проблема часто находится в AC-цепи автомобиля, кабеле или wallbox, а не в батарее |
| DC не стартует, AC работает | CCS/GB/T DC, связь станции с автомобилем, температура батареи, BMS, платеж или авторизация | нужно проверять конкретную DC-станцию, коннектор и условия допуска к быстрой зарядке |
| Автомобиль заряжается от переносного EVSE, но не от настенного wallbox | линия питания, УЗО/дифзащита, RFID, OCPP, лимит тока, блокировка разъема | автомобиль в целом исправен, приоритет у диагностики станции и подключения |
| Один электромобиль заряжается, другой нет | совместимость разъема, лимит бортового зарядного устройства, настройки автомобиля, прошивка | сравнение двух машин помогает отделить неисправность станции от особенностей автомобиля |

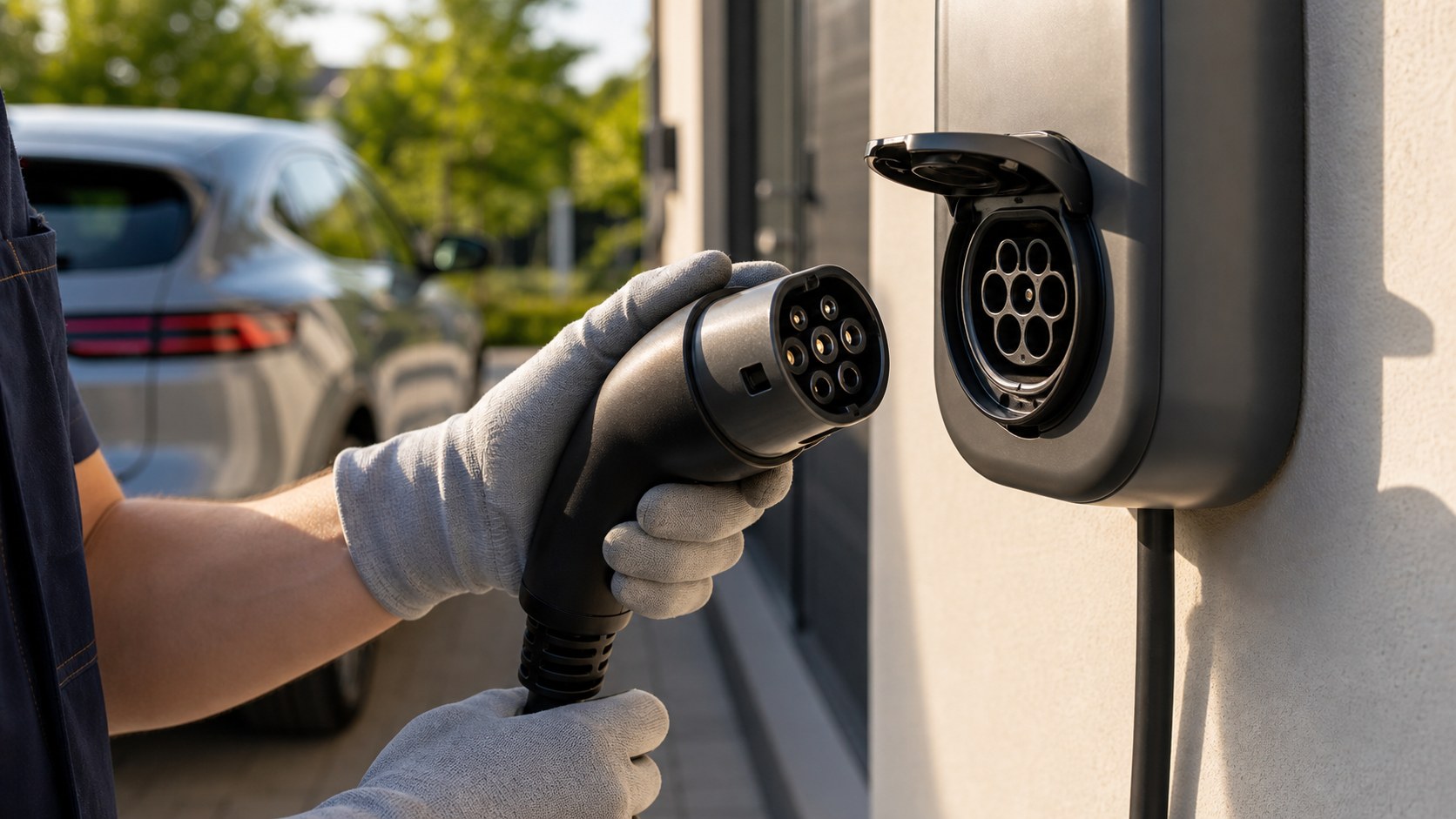

Переходники, GB/T, Type 2 и CCS: когда проблема в совместимости
После роста числа китайских электромобилей заметная часть отказов связана с совместимостью разъемов и переходников. Особенно это заметно, когда один автомобиль заряжается без проблем, а другой не проходит согласование на той же станции.
- Проверьте, какой порт у автомобиля: Type 2, CCS Combo 2, GB/T AC или GB/T DC.
- Не используйте неизвестный переходник как постоянное решение: слабый контакт и ошибки согласования могут прерывать сессию.
- Если станция видит кабель, но не видит автомобиль, проверьте другой переходник или станцию с родным разъемом.
- Для DC-сессии совместимость важнее: ошибка может появиться на этапе обмена данными между станцией, BMS и автомобилем.
| Разъем | Где встречается | Типичная причина отказа | Что проверить |
|---|---|---|---|
| Type 2 | домашние, офисные и паркинговые AC-станции в Европе и РФ | кабель не зафиксирован, ток кабеля ниже настройки станции, ошибка CP/PP | посадку коннектора, замок, ток 16/32 А, фазность, OBC автомобиля |
| CCS Combo 2 | быстрые DC-станции для современных европейских электромобилей | ошибка связи станции с автомобилем, температура батареи, отказ BMS, проблема коннектора | статус DC-сессии, BMS, температуру батареи, блокировку коннектора, журнал ошибки |
| GB/T AC | китайские электромобили с отдельным AC-портом | неподходящий кабель Type 2 — GB/T, слабый переходник, ограничение по одной фазе | направление кабеля, ток 16/32 А, фазность, совместимость конкретной модели |
| GB/T DC | китайские автомобили на быстрой DC-зарядке | активный DC-переходник не согласовал протокол, ток, напряжение или охлаждение | модель адаптера, поддержку автомобиля, параметры DC-станции, ошибки BMS и OCPP |
| Type 1 / CHAdeMO | часть японских и старых американских моделей | нужен отдельный кабель или станция с подходящим коннектором; переходники подходят не для всех сценариев | порт автомобиля, тип сессии AC/DC, допустимый ток и поддержку конкретной станции |
Основные причины, почему зарядка не начинается
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| Станция не включается | нет питания, отключен автомат | индикация, щит, журнал отключений |
| Станция видит кабель, но не заряжает | ошибка авторизации или автомобиля | RFID, приложение, статус авто |
| Выбивает УЗО | утечка, влага, неисправность кабеля | не включать повторно без проверки |
| Станция offline | нет Wi-Fi, Ethernet, SIM или OCPP | связь, роутер, баланс SIM, сервер |
| Зарядка идет слишком медленно | лимит мощности, холодная батарея, ограничения авто | лимит станции и состояние батареи |
Что означает поведение станции
У разных производителей индикация отличается, но логика похожа: станция ждет кабель, видит автомобиль, ожидает разрешение на старт или уходит в ошибку по питанию, связи либо защите.
Waiting / AvailableСтанция готова, но активной сессии нет. Проверьте посадку кабеля, блокировку разъема и запуск через RFID, QR или приложение.

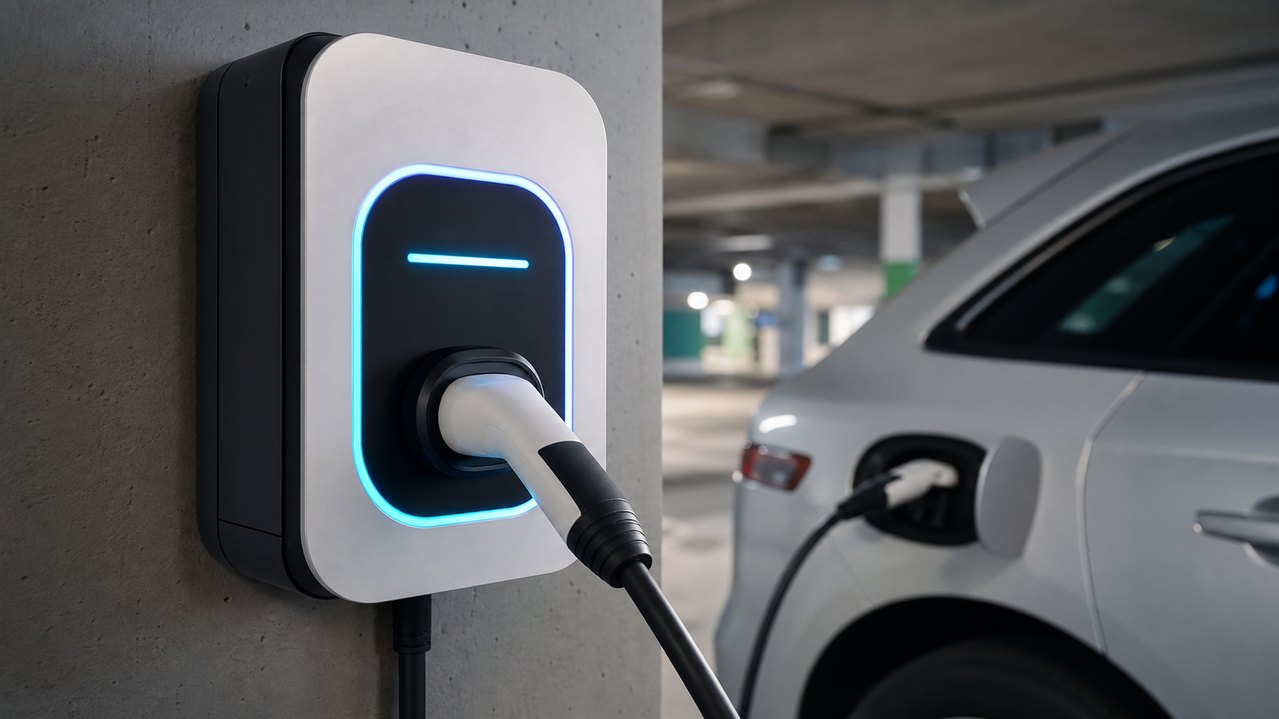

Preparing / SuspendedEVАвтомобиль подключен, но пока не разрешил заряд. Проверьте таймер, лимит заряда, положение селектора, двери и статус автомобиля.

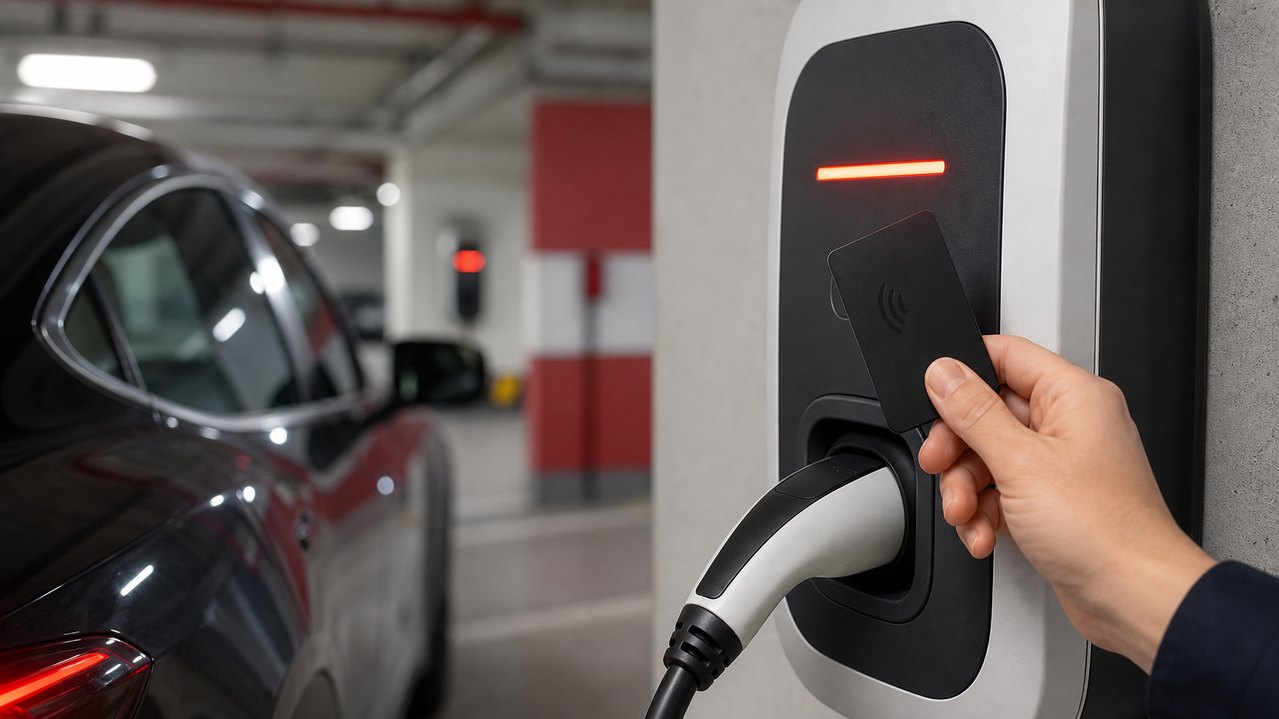

Rejected / Authorization failedКарта, приложение или сервер не дали разрешение. Проверьте пользователя, тариф, баланс, список RFID и связь с сервером.

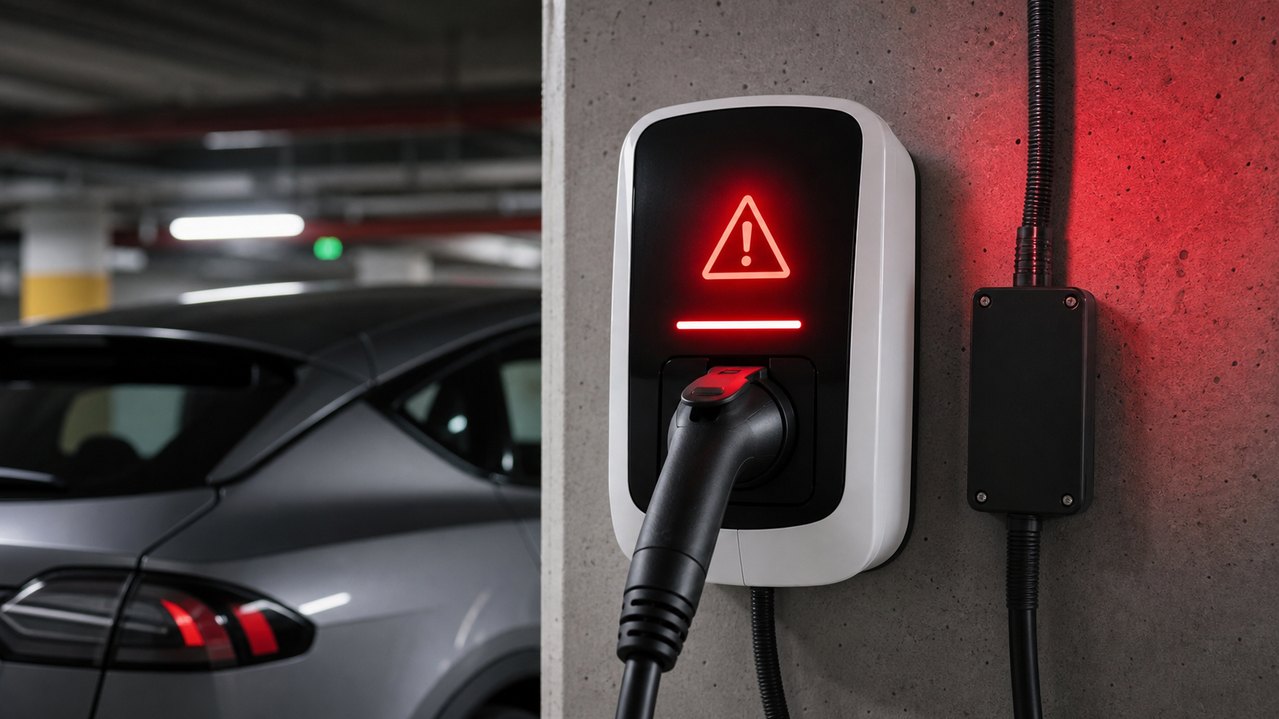

Faulted / EmergencyСтанция зафиксировала аварийный статус. Не перезапускайте ее многократно: сохраните код ошибки и передайте его в сервис.

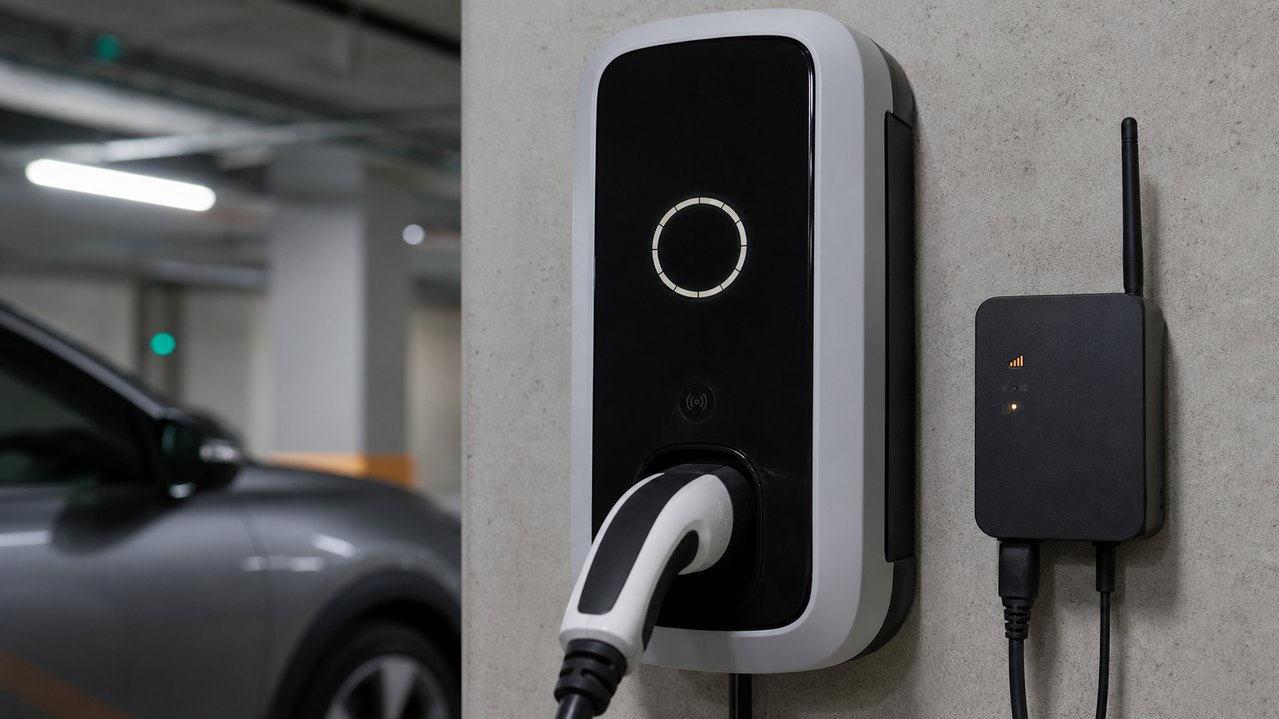

OfflineСтанция не видит OCPP-сервер или интернет. Проверяют Ethernet, SIM, роутер, баланс и адрес сервера.Коды и индикация: что означает Faulted, красный свет или мигание
Название ошибки зависит от производителя станции, но большинство отказов попадает в несколько инженерных групп. Для сервисной заявки фиксируют сочетание признаков: статус станции, код ошибки, момент остановки и состояние защиты в щите.
| Код или статус | Что обычно означает | Что передать в сервис |
|---|---|---|
| ConnectorLockFailure | замок коннектора не зафиксировал кабель или не отпустил его после сессии | фото коннектора, момент ошибки, статус замка, модель станции и автомобиля |
| EVCommunicationError | станция и автомобиль не согласовали обмен по управляющей цепи; для DC дополнительно смотрят связь с BMS | тип разъема, кабель, другой автомобиль/станция для сравнения, журнал сессии |
| GroundFailure | сработала защита по утечке или станция увидела проблему с PE/изоляцией | срабатывание УЗО/дифавтомата, влажность, состояние кабеля, результаты проверки PE |
| OverCurrentFailure / OverVoltage / UnderVoltage | ток или напряжение вышли за допустимый диапазон станции либо автомобиля | номинал автомата, лимит станции, напряжение под нагрузкой, длину и сечение линии |
| HighTemperature / CableOverTemp | перегрев станции, кабеля, коннектора или клемм; мощность может снижаться перед отключением | температуру корпуса, следы нагрева, ток сессии, место установки и вентиляцию |
| ReaderFailure / LocalListConflict / Rejected | станция не приняла RFID, не сверила локальный список или получила отказ от платформы | idTag, connectorId, ответ Authorize, StartTransaction, тариф и статус online/offline |
| OtherError | обобщенная ошибка производителя; без vendorErrorCode она плохо помогает диагностике | vendorErrorCode, errorInfo, лог станции, прошивку и точное время отказа |

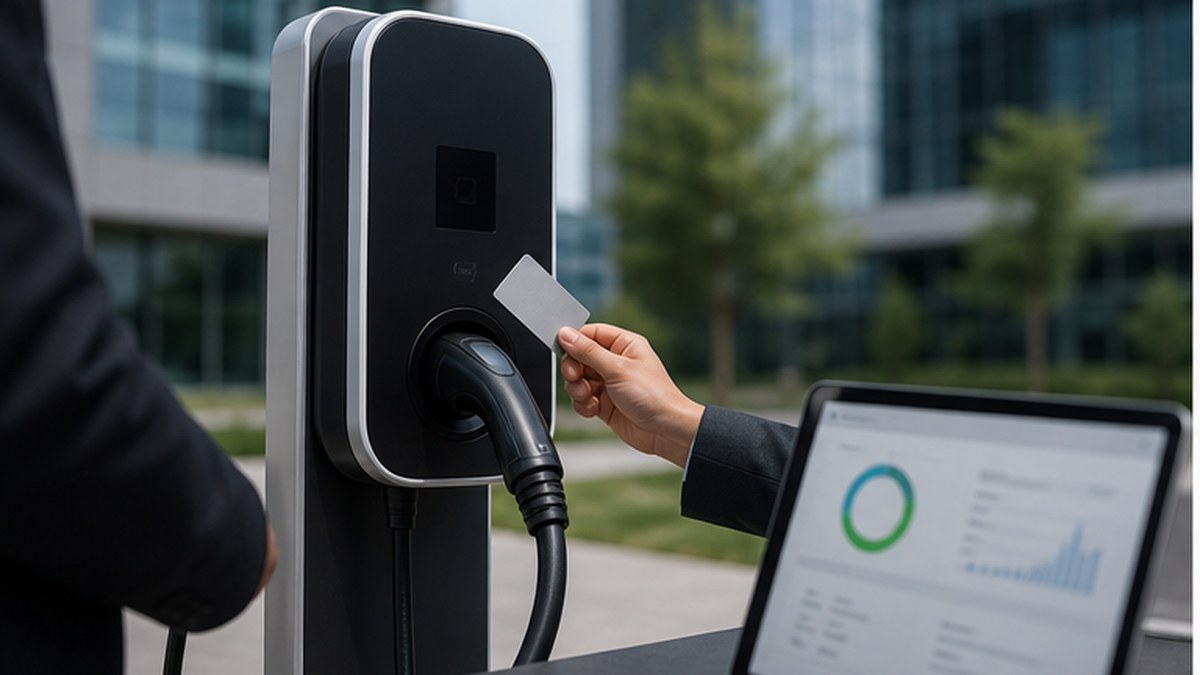

Ошибки доступа: RFID, приложение, QR
На коммерческих и общих станциях зарядка часто не начинается из-за авторизации. Станция может быть исправной, но пользователь не имеет права запустить сессию.
- RFID-карта не добавлена в систему;
- карта заблокирована или привязана к другому пользователю;
- у пользователя нет активного тарифа или баланса;
- QR-ссылка ведет на неактивную платежную страницу;
- станция потеряла связь с OCPP и не может проверить доступ;
- сессия не завершена предыдущим пользователем.
Что записать до обращения в сервис
Перед звонком или заявкой полезно собрать короткий набор фактов. Это снижает риск лишнего выезда и помогает заранее понять, нужна ли проверка доступа, связи, кабеля, автомобиля или электрической линии.
| Что зафиксировать | Зачем это нужно | Пример |
|---|---|---|
| Индикация станции | Показывает, есть ли питание, ошибка, ожидание кабеля или активная сессия | Красный индикатор, мигание, код ошибки на экране |
| Способ запуска | Отделяет проблему RFID/приложения от электрической неисправности | RFID-карта, приложение, QR, кнопка на станции |
| Статус автомобиля | Помогает понять, запрещает ли зарядку сам автомобиль | Таймер, лимит 80%, ошибка порта, холодная батарея |
| Срабатывание защиты | Указывает на перегрузку, утечку, влагу, повреждение кабеля или неисправность оборудования | Автомат, УЗО, дифавтомат, вводной автомат |
| Связь и OCPP | Важны для оплаты, авторизации и удаленного запуска | Offline в панели, нет SIM, роутер без интернета |
Проблемы с мощностью и настройками
Иногда зарядка работает, но пользователь считает ее неисправной из-за низкой скорости. На практике станция может быть ограничена до 3,7 или 7,4 кВт, хотя на корпусе указано 11 или 22 кВт.
| Ограничение | Как проявляется | Почему так бывает |
|---|---|---|
| Лимит станции 16 А | около 3,7 кВт на 1 фазе | мало свободной мощности |
| Лимит станции 32 А | около 7,4 кВт на 1 фазе | однофазное подключение |
| Автомобиль принимает меньше | зарядка ниже мощности станции | ограничение бортового зарядного устройства |
| Динамическое управление | мощность меняется в течение сессии | станции делят общий лимит |
Мощность станции 22 кВт не гарантирует такую же скорость для каждого автомобиля. Многие электромобили принимают на AC-зарядке 7,4 или 11 кВт, а фактическая мощность зависит от бортового зарядного устройства и настроек станции.
Почему зарядка идет медленно или не стартует при нормальном подключении
Исправная станция может снизить мощность или отложить старт без аварии. Это часто выглядит как неисправность, хотя причина находится в настройках автомобиля, балансе мощности на объекте или температуре батареи.
| Причина | Как понять | Что сделать |
|---|---|---|
| Лимит заряда в автомобиле | машина уже достигла установленного процента, например 80% | проверить целевой уровень заряда и расписание зарядки в меню автомобиля |
| Таймер ночной зарядки | кабель подключен, но автомобиль ждет заданное время | отключить расписание для теста и запустить сессию сразу |
| Ограничение бортового зарядного устройства | станция 22 кВт, а машина принимает 7,4 или 11 кВт | сверить паспорт автомобиля и фактические фазы подключения |
| Динамическое управление нагрузкой | мощность падает, когда на объекте растет потребление | проверить настройки контроллера нагрузки, общий лимит и приоритеты станций |
| Холодная или перегретая батарея | автомобиль сам ограничивает прием тока | дать батарее выйти в рабочий температурный режим и проверить повторно |
| Просадка напряжения | под нагрузкой станция снижает ток или останавливает сессию | измерить напряжение под нагрузкой, проверить трассу, клеммы и сечение кабеля |
Одна машина заряжается, другая нет
Такой симптом часто отделяет неисправность станции от особенностей конкретного автомобиля. Если один электромобиль заряжается стабильно, а другой не начинает сессию на той же точке, проверьте кабель, разъем автомобиля, лимит заряда, таймер, поддержку AC/DC и требования к заземлению.
- Для AC-зарядки важны контакты CP и PP, блокировка Type 2, ток кабеля и исправность бортового зарядного устройства.
- Для DC-зарядки дополнительно важны протокол обмена, температура батареи, готовность BMS и совместимость разъема CCS или CHAdeMO.
- Некоторые модели чувствительнее к качеству заземления и параметрам сети: при сомнительной линии они могут не разрешить зарядку даже при видимом питании станции.
- Если автомобиль заряжается от другой станции, а на этой точке стабильно отказывается, нужны измерения линии, проверка PE, журнала ошибок и настроек станции.
Когда причина в бортовом зарядном устройстве или порте автомобиля
Если станция исправно работает с другими электромобилями, а конкретная машина не начинает AC-сессию, вместе с кабелем проверяют бортовое зарядное устройство автомобиля. На AC-зарядке именно OBC преобразует переменный ток станции в заряд батареи.
Для сервисного обращения полезны модель автомобиля, тип разъема, мощность OBC по паспорту, ошибка на панели, текущий процент батареи, установленный лимит заряда и результат проверки на другой станции.
Когда проблема в автомобиле или кабеле
Автомобиль может ограничить зарядку из-за настроек, температуры батареи, таймера или ошибки разъема. Кабель тоже может стать причиной отказа: повреждение изоляции, плохая фиксация, перегрев контактов или неподходящий токовый номинал.
- в автомобиле включен таймер зарядки;
- установлен лимит заряда, например 80%;
- разъем не зафиксировался механически;
- кабель поврежден или рассчитан на меньший ток;
- батарея холодная или перегретая;
- автомобиль выдал ошибку зарядного порта;
- зарядка запрещена настройками приложения автомобиля.
Низкое напряжение, автомат и сечение кабеля
Если сессия начинается и обрывается под нагрузкой, проверяют станцию и всю линию питания. Низкое напряжение, слабый кабель, неподходящий автомат или длинная трасса могут выглядеть как “ошибка зарядки”, хотя причина находится в электропитании.
| Станция | Кабель по меди | Автомат | Защита от утечки |
|---|---|---|---|
| AC 3,7 кВт, 1 фаза, 16 А | обычно 3×2,5 мм² | автомат 16 А | УЗО/диф 30 мА + проверка DC 6 мА по паспорту станции |
| AC 11 кВт, 3 фазы, 16 А | обычно 5×2,5 мм² | трехполюсный автомат 16 А | УЗО/диф 30 мА, тип защиты по паспорту EVSE |
| AC 7,4 кВт, 1 фаза, 32 А | часто 3×6 мм² | автомат 32 А | УЗО/диф 30 мА + контроль постоянной утечки |
| AC 22 кВт, 3 фазы, 32 А | часто 5×6 мм² | трехполюсный автомат 32 А | УЗО/диф 30 мА, тип A с DC 6 мА в станции или тип B по требованиям оборудования |
Это предварительные ориентиры для медного кабеля. Итоговое сечение, номинал автомата, тип УЗО/дифавтомата и допустимую мощность выбирают после осмотра трассы, длины кабеля, способа прокладки, состояния щита, системы заземления и доступного резерва мощности.
Если выбивает автомат или УЗО
Повторное включение защиты без диагностики опасно. Срабатывание автомата или УЗО может указывать на перегрузку, короткое замыкание, утечку тока, влагу, повреждение кабеля или неисправность оборудования.
| Что сработало | Вероятная причина | Действие |
|---|---|---|
| Автомат | перегрузка или КЗ | отключить станцию, вызвать специалиста |
| УЗО | утечка тока, влага, кабель | не включать многократно |
| УЗИП | импульсное перенапряжение | проверить индикатор и заменить модуль при необходимости |
| Вводной автомат | превышен общий лимит объекта | снизить мощность или пересчитать нагрузку |
RFID и OCPP offline: почему карта разрешена, а сессия не стартует
На домашней станции цепочка короткая: линия питания, кабель, автомобиль и настройки самой станции. На коммерческой точке добавляются пользователь, тариф, баланс, RFID-карта, приложение, номер коннектора, OCPP-платформа, связь с сервером и правила оператора. Поэтому вне дома зарядка иногда не стартует при исправном кабеле и нормальном питании.
Обычно это выглядит так: пользователь прикладывает RFID-карту или запускает сессию в приложении, станция ждет ответ от сервера, получает отказ, задержку или уходит offline. Для диагностики проверяют физическое подключение, права пользователя, настройки доступа, LocalList, Authorization cache, connectorId и журнал OCPP-сессии.
Администратору недостаточно скриншотов приложения. Нужны время сессии, ID станции, connectorId, RFID/idTag, статус online/offline, ответ Authorize, StartTransaction и vendorErrorCode.
Если публичная станция не запускает сессию после оплаты
На публичных и офисных точках отказ часто происходит до подачи тока: приложение отправило команду, платеж или RFID принят, но станция не получила разрешение, потеряла связь или не увидела закрытый коннектор. В такой ситуации важно сохранить номер станции и время попытки, потому что оператор ищет событие в биллинге и OCPP-журнале.
| Ситуация | Что проверить на месте | Что сказать оператору |
|---|---|---|
| Оплата прошла, ток не пошел | статус в приложении, номер коннектора, фактическую индикацию станции, блокировку кабеля | ID платежа, время, номер станции, фото экрана и коннектора |
| RFID принят, сессия не началась | поддерживает ли точка RFID, не занят ли другой connectorId, есть ли связь | номер карты/idTag, ответ станции, время попытки, статус online/offline |
| Приложение пишет “идет заряд”, автомобиль показывает 0 кВт | индикатор у порта автомобиля, счетчик кВт·ч в приложении, таймер и лимит заряда в машине | скрин приложения, показания автомобиля, фото станции, время начала и остановки |
| Станция offline | есть ли локальный старт, работает ли другой коннектор, доступна ли поддержка оператора | адрес, номер станции, способ запуска, сообщение приложения |
Проблемы OCPP и связи
Если станция работает через OCPP-платформу, потеря связи может блокировать оплату, авторизацию или отчеты. Для коммерческих объектов это критично: станция физически включена, но пользователь не может начать сессию.
- проверить интернет на объекте;
- проверить Wi-Fi, Ethernet или SIM-карту;
- посмотреть статус станции в OCPP-панели;
- проверить дату последнего соединения;
- убедиться, что сервер OCPP доступен;
- посмотреть журнал ошибок и код последней сессии;
- при необходимости выполнить удаленную или локальную перезагрузку.
Что проверить в доме, паркинге, офисе и на публичной станции
Одинаковая ошибка на экране может иметь разные причины в частном доме, подземном паркинге и коммерческой сети. Среда установки влияет на доступ, связь, распределение мощности и ответственность за устранение неисправности.
Что проверить самому и что передать специалисту
Пользовательская проверка заканчивается там, где нужно открывать щит, корпус станции, измерять напряжение под нагрузкой или менять настройки защиты. Эти работы выполняют по схеме подключения и с соблюдением электробезопасности.
- переподключить кабель до фиксации;
- проверить таймер и лимит заряда в автомобиле;
- попробовать другой RFID, QR или разрешенного пользователя;
- сфотографировать индикацию, ошибку, коннектор и состояние кабеля;
- сравнить эту машину на другой станции и другой автомобиль на этой станции.
- поиск утечки тока, проверку УЗО/дифавтомата и заземления;
- измерение напряжения под нагрузкой и проверку клемм;
- открытие корпуса станции и щита;
- изменение OCPP-профиля, прошивки и настроек защиты;
- повторное срабатывание защиты, запах нагрева, влагу или следы оплавления.
Что должно быть в результате диагностики
Результат диагностики должен быть техническим: где обнаружена проблема, что проверено и какие действия нужны для восстановления зарядки. Формулировка “станция не работает” не помогает ни владельцу, ни сервису.
Когда вызывать специалиста
Выезд нужен, когда отказ связан с силовой частью, защитой, корпусом станции, постоянной ошибкой или связью, которую нельзя восстановить обычной проверкой сети.
- Автомат, УЗО или дифавтомат отключается повторно.
- Появились запах нагрева, треск, следы оплавления или потемнение контактов.
- Станция не включается после проверки питания на объекте.
- Кабель, разъем или замок коннектора поврежден механически.
- Станция постоянно показывает Faulted, Emergency или другой аварийный статус.
- OCPP остается offline при исправной локальной сети или SIM-карте.
- Мощность зарядки резко снизилась без изменения настроек автомобиля и станции.
Оставьте заявку на бесплатную консультацию
Выслушаем задачу и предложим варианты решения. Заполните форму — перезвоним в ближайшее время.
Полезные материалы по теме
Вопросы и ответы
Что делать, если кабель не вытаскивается после зарядки?
Почему дома электромобиль заряжается, а на станции в паркинге нет?
Почему зарядка начинается и сразу прекращается?
Почему DC-зарядка работает, а AC-зарядка не начинается?
Может ли лимит заряда в автомобиле полностью остановить сессию?
Что значит ошибка Faulted в OCPP?
Можно ли чистить разъем самостоятельно?
Почему станция пишет Rejected, хотя RFID-карта разрешена?
Может ли плохой переходник GB/T или Type 2 мешать зарядке?
Почему зарядка отключается при низком напряжении?
Почему приложение показывает старт, а автомобиль не получает ток?
Почему после дождя или мойки станция уходит в ошибку?
Почему одна машина заряжается, а другая отказывается на той же станции?
Источники и нормативная база
- IEC 61851-1:2017 — базовые требования к conductive charging system for electric vehicles.
- IEC 62196-2 и IEC 62196-3:2026 — соединители, разъемы и вводы для AC/DC-зарядки электромобилей.
- Open Charge Alliance: OCPP — протоколы OCPP 1.6, OCPP 2.0.1 и OCPP 2.1 для связи станции с backend-платформой.
- ГОСТ Р 50571.7.722 — электроустановки для зарядки электромобилей; используют при проектировании и проверке линии питания, защиты и места подключения.
- ПУЭ, 7-е издание — требования к электроустановкам, защитным аппаратам, заземлению и кабельным линиям.
