Разметка и знаки для зарядной станции электромобиля: как обозначить место на парковке
Коротко: место для зарядки электромобиля на парковке лучше обозначать сразу тремя элементами: дорожным знаком, понятной разметкой на покрытии и логичным расположением самой станции. Если оставить только корпус зарядки без знака и выделенной зоны, водители часто воспринимают место как обычную парковку, а кабель, стойка и автомобиль начинают мешать друг другу.
Для частной территории, бизнес-центра, торгового центра, ЖК или муниципальной парковки одного красивого значка электромобиля на асфальте недостаточно. Нужно заранее проверить габарит места, траекторию въезда, видимость знака, длину кабеля, расположение стойки и риск блокировки зарядки обычными автомобилями.
Если зарядочное место находится на открытой для посетителей парковке, его нужно проектировать как полноценное парковочное место: с понятным въездом, видимым знаком, безопасной зоной для кабеля и возможностью выехать без сложного маневра задним ходом через пешеходный поток.

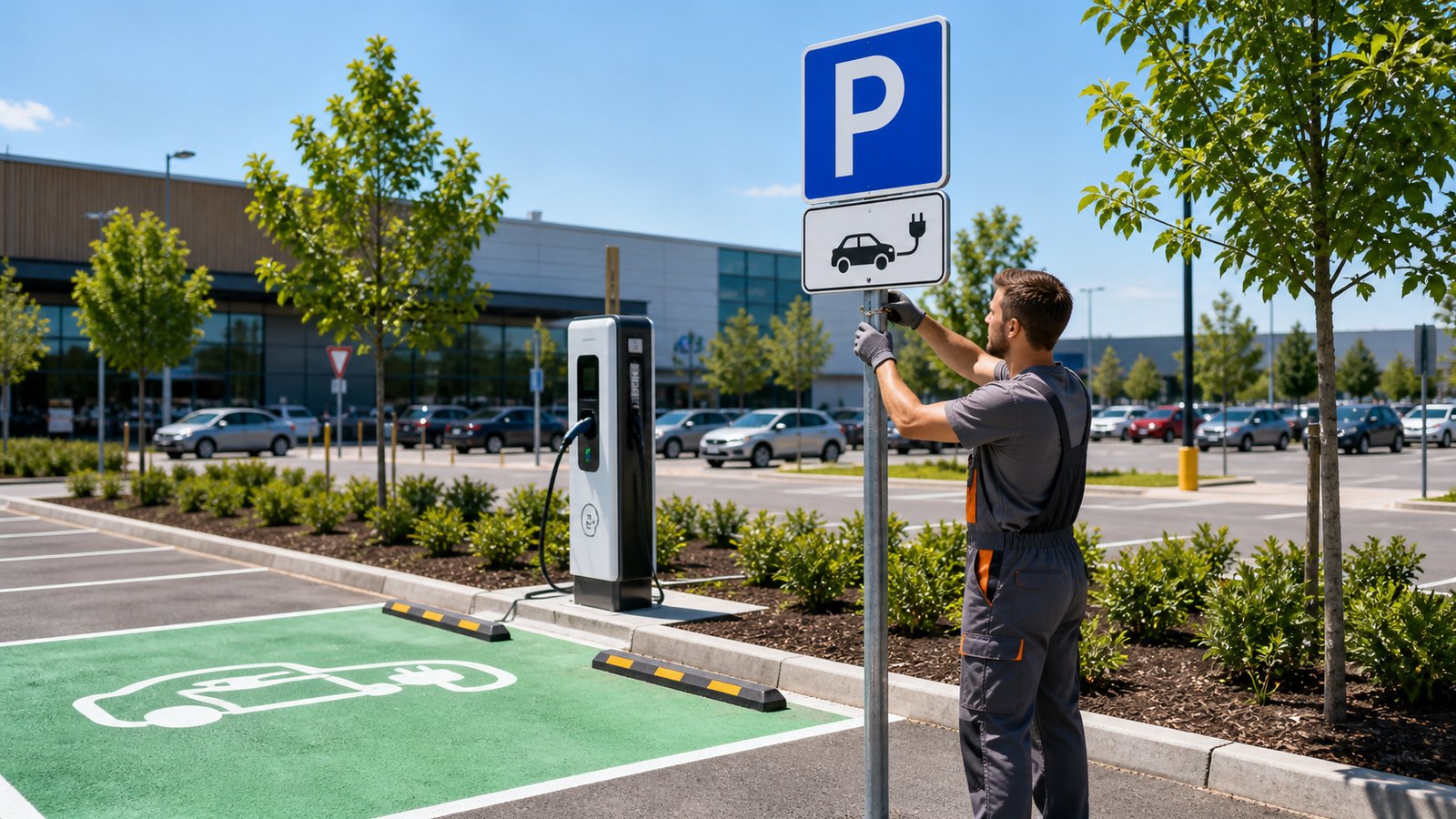

Какие знаки используют для зарядочного места
Базовая логика такая: водитель должен понять назначение места до того, как уже занял парковочный карман. На открытых парковках обычно используют знак парковки вместе с дополнительной табличкой или пиктограммой, указывающей, что место предназначено для электромобилей и зарядки.
На практике встречаются два уровня обозначения. Первый — нормативная дорожная логика по ПДД и ГОСТ: знак парковки, таблички вида транспортного средства, зона действия, направление или ограничение. Второй — навигация внутри объекта: фирменная пиктограмма, зеленая зона, стрелка к станции, номер места, QR-инструкция или табличка “только во время зарядки”. Второй уровень не должен спорить с первым.
| Элемент | Зачем нужен | Практический ориентир |
|---|---|---|
| Знак парковки | Показывает, что это организованное парковочное место | Ставят так, чтобы его было видно с полосы движения на парковке |
| Табличка или символ электромобиля | Отделяет зарядочное место от обычной парковки | Лучше дублировать на покрытии, особенно на больших стоянках |
| Разметка границ места | Помогает поставить автомобиль без перекоса и не заехать на кабельную зону | Обычно закладывают ширину 2,5-2,7 м и длину 5,0-5,5 м |
| Номер места или станции | Упрощает оплату, поддержку и диспетчеризацию | Полезно для парковок от 2-3 зарядочных постов |
| Инструкция по оплате | Снижает число звонков и ошибок пользователей | QR или короткая схема запуска рядом со станцией, отдельно от дорожного знака |

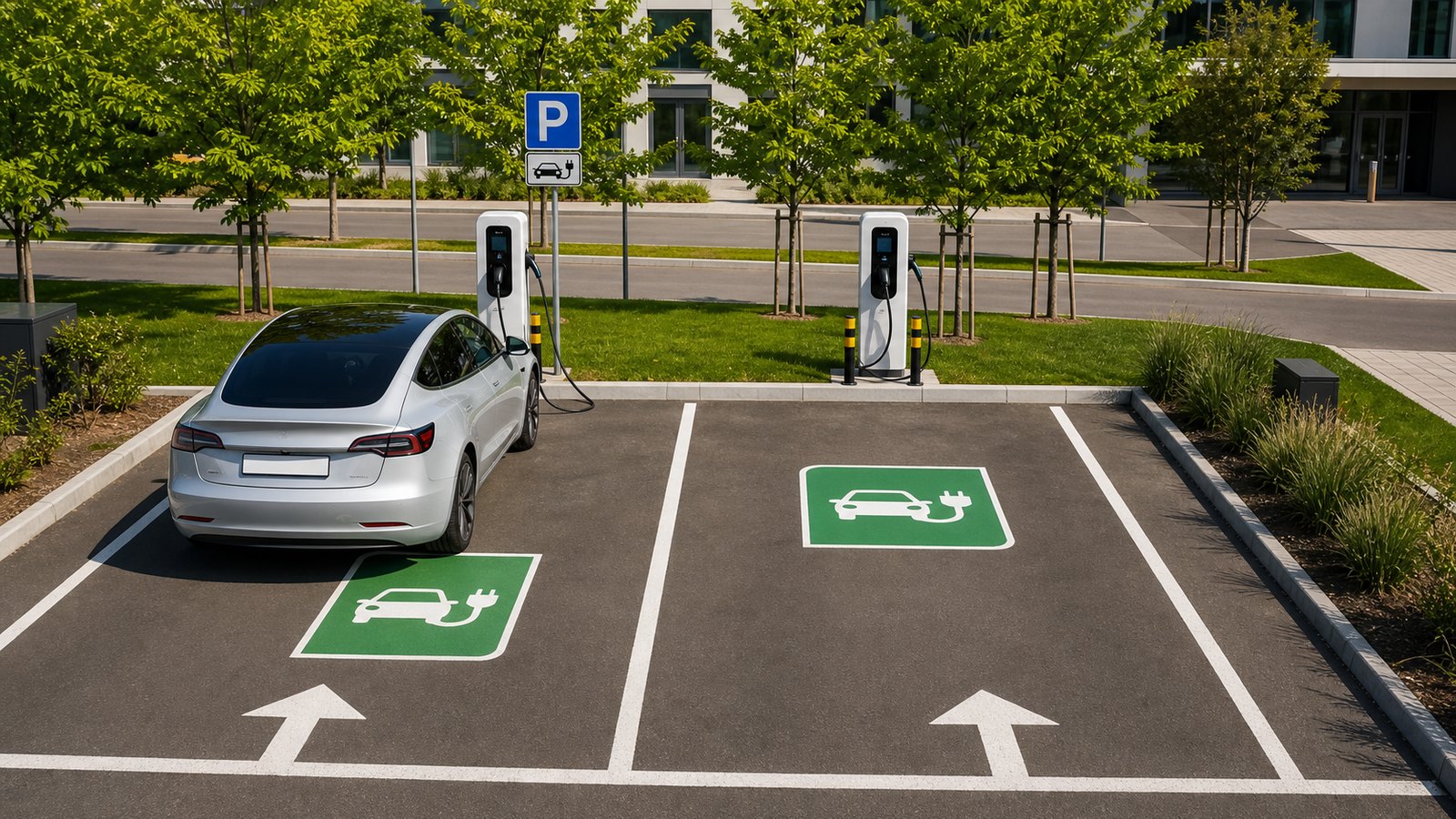

Как разметить место под зарядку электромобиля
Разметка должна решать эксплуатационную задачу: водитель легко попадает в карман, открывает дверь, дотягивает кабель до разъема и не перекрывает соседнее место. Для большинства легковых электромобилей разумно считать рабочую длину машины 4,5-5,0 м, ширину с зеркалами около 2,0-2,2 м, а комфортный запас сбоку — не меньше 0,6 м на открывание двери.
Если зарядка стоит у стены, фасада или бордюра, важно не прижимать автомобиль вплотную к препятствию. Кабель должен идти к зарядному порту без резкого перегиба и не лежать на основной пешеходной траектории. Для кабелей длиной 4-5 м лучше заранее проверить оба варианта парковки: передом и задом.
Зеленая заливка или символ электромобиля на асфальте сами по себе не заменяют грамотную схему движения. Если место стоит в “слепом” углу парковки, без знака на подъезде и без стрелок водитель может просто не найти зарядку.
Минимальные размеры и отступы
На небольших частных парковках часто пытаются поставить зарядку в уже существующее место без изменения разметки. Это возможно при трех условиях: есть запас по ширине, кабель не пересекает проезд, стойка или отбойник не попадают в траекторию двери и бампера. Для коммерческих объектов лучше сразу заложить отдельную схему.
- Измерить фактическую ширину и длину парковочного места после бордюров, колонн, клумб и колесоотбойников.
- Проверить, где у типовых электромобилей будет зарядный порт: слева, справа, спереди или сзади.
- Заложить место под стойку, кабель и защитные элементы вне зоны открывания двери.
- Поставить знак до начала парковочного кармана или рядом с ним, но не в зоне маневра.
- Проверить выезд: автомобиль должен покидать место без заезда на соседнюю разметку и без риска задеть станцию.
| Параметр | Рабочий ориентир | Комментарий |
|---|---|---|
| Ширина места | 2,5-2,7 м | Для частой зарядки лучше ближе к 2,7 м, особенно у стены или стойки |
| Длина места | 5,0-5,5 м | Нужен запас для автомобилей длиной около 4,7-5,0 м |
| Отступ стойки от края проезда | не менее 0,5 м | Стойка не должна стоять на траектории бампера |
| Свободная зона у кабеля | 0,8-1,2 м | Чтобы кабель не пересекал основной проход и не лежал под колесами |
| Высота видимой таблички | обычно около 2,0-2,5 м на частной территории | Финальную высоту подбирают по условиям обзора и требованиям объекта |

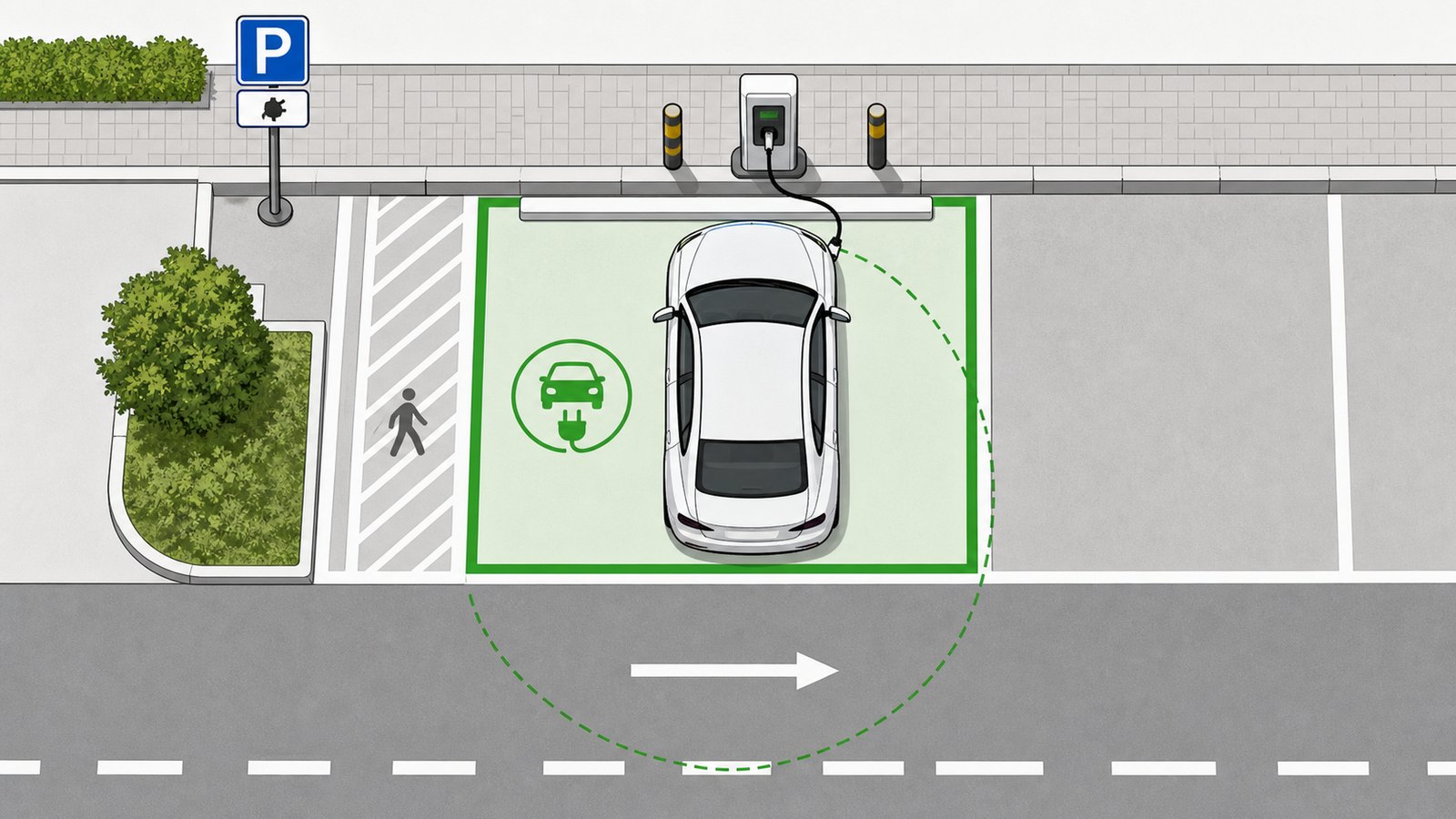

Где ставить знак, стойку и защитные элементы
Главная ошибка — поставить все элементы “перед машиной”: знак, зарядную станцию, колесоотбойник и болларды в одну линию. В результате автомобиль вроде бы помещается, подъезд остается неудобным, кабель приходится тянуть под углом, выезд требует лишних маневров.
Оптимальная схема зависит от типа парковки. На перпендикулярных местах зарядку часто ставят у передней границы места, а знак — сбоку или чуть впереди, чтобы он не закрывался автомобилем. На параллельной парковке знак лучше располагать в начале зоны, а кабельную траекторию проверять отдельно: для длинного автомобиля запас 0,5 м может оказаться недостаточным.
Если нужна физическая защита корпуса, используйте отдельную логику из статьи про защиту зарядной станции от наезда. Болларды и колесоотбойники полезны, но только если они стоят вне траектории колес, дверей и кабеля.
Как обозначить место на парковке ЖК, ТЦ или офиса
Для общественной или полуобщественной парковки важно заранее решить, кто имеет право занимать место: любой электромобиль, только во время зарядки, гости объекта, сотрудники или резиденты. Это влияет на табличку, правила пользования и подключение к системе оплаты.
Для торгового центра и офиса обычно работает схема “найти быстро, зарядиться без звонка, уехать без конфликта”. Поэтому рядом со знаком полезно дать номер станции и короткую инструкцию запуска. Для ЖК и паркинга важнее исключить постоянное занятие места без зарядки: помогает правило по времени, RFID-доступ или диспетчеризация через биллинг.
Если зарядка планируется в жилом комплексе, связку знаков и разметки лучше согласовывать вместе с общей схемой эксплуатации. Подробнее об этом есть в материале как организовать зарядку электромобилей в жилом комплексе. Для коммерческой парковки полезно дополнительно продумать оплату: RFID, QR и биллинг для зарядки на парковке.
Типовые ошибки в знаках и разметке
Ошибки обычно проявляются через 2-3 недели эксплуатации: место занимает обычный автомобиль, кабель лежит в проходе, знак закрывается припаркованной машиной, пользователи звонят администратору, потому что не понимают, как начать зарядку.
- Знак стоит за автомобилем и не виден при подъезде к месту.
- Разметка есть только под машиной, но нет навигации от въезда на парковку.
- Стойка зарядки поставлена слишком близко к бамперу или двери.
- Колесоотбойник мешает подъехать к удобной точке подключения.
- Кабель пересекает тротуар, пандус или основной проход к входу.
- Место не пронумеровано, хотя на объекте несколько станций.
- Зеленая зона нарисована, но правила “только во время зарядки” нигде не объяснены.
Чек-лист перед открытием зарядочного места
Перед запуском места полезно проверить его как обычный водитель: подъехать, припарковаться, подключить кабель, запустить сессию и выехать. Такая приемка показывает ошибки, которые редко видны на схеме.
Перед окончательной разметкой сделайте простую проверку на месте: поставьте автомобиль в планируемый карман, протяните кабель до порта, откройте двери и пройдите по пешеходной траектории. Такая проверка занимает 15-20 минут, но часто выявляет ошибки лучше чертежа.
Часто задаваемые вопросы
Источники и нормативная база
- Правила дорожного движения Российской Федерации, разделы о дорожных знаках, табличках и дорожной разметке.
- ГОСТ Р 52289-2019 “Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств”.
- ГОСТ Р 51256-2018 “Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования”.
- СП 113.13330 “Стоянки автомобилей”, актуализированная редакция строительных норм по парковкам.
- Методические материалы по развитию зарядной инфраструктуры для электротранспорта и эксплуатационные требования производителей зарядных станций.
