Ошибки при установке зарядной станции для электромобиля
Коротко: самые дорогие ошибки при установке зарядной станции связаны с электрикой: линию берут от ближайшей розетки, автомат ставят “с запасом”, УЗО выбирают без учета зарядной станции, место крепления не проверяют по кабелю и порту автомобиля. Итог — перегрев, отключения, медленная зарядка, отказ станции или переделка трассы после монтажа.
Зарядная станция дает длительную нагрузку на сеть. Например, 7,4 кВт в однофазной сети — это около 32 А несколько часов подряд. Поэтому монтаж проверяют как отдельную силовую линию, а не как обычную бытовую розетку.
Ошибка 1. Подключить станцию к ближайшей розеточной группе
Обычная розеточная линия часто рассчитана на кратковременную бытовую нагрузку. Зарядка электромобиля работает часами: нагреваются слабые контакты, старая розетка, клеммы в коробках, участок кабеля с малым сечением. Автомат может не отключиться сразу, потому что проблема находится в контакте или соединении.

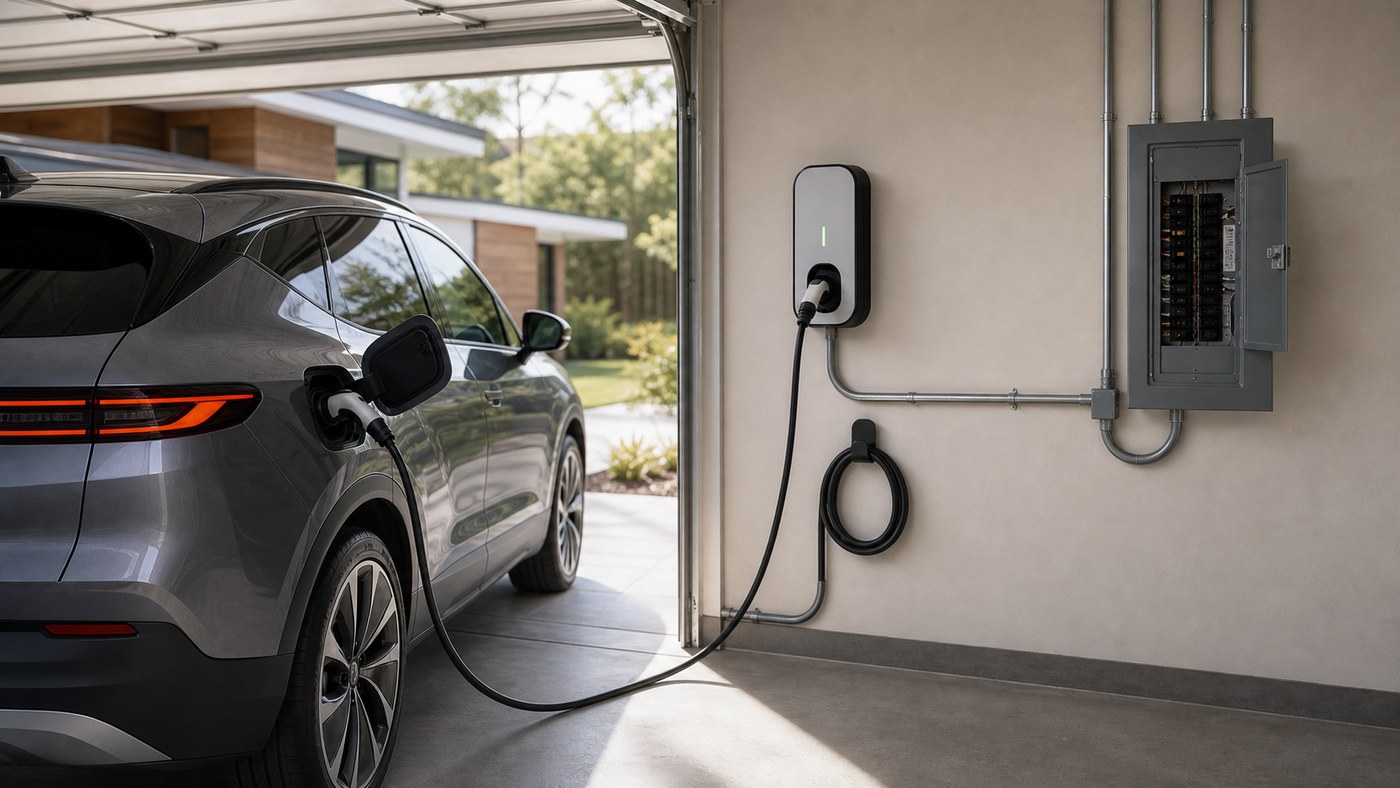

Для стационарной станции обычно делают отдельную линию для зарядки электромобиля от щита. Это особенно важно для 7,4, 11 и 22 кВт.
Ошибка 2. Выбрать мощность станции без проверки автомобиля и ввода
Станция на 22 кВт не ускорит зарядку, если бортовое AC-зарядное устройство автомобиля принимает 7,4 или 11 кВт. При этом линия, автомат, УЗО, кабель и выделенная мощность объекта должны соответствовать выбранной мощности станции.
| Что проверяют | Почему это важно | Что спросить у монтажника |
|---|---|---|
| AC-мощность автомобиля | Автомобиль может не принять всю мощность станции. | Сколько кВт примет мой автомобиль по AC? |
| Выделенная мощность дома или объекта | Станция может перегружать ввод вместе с отоплением, плитой и бойлером. | Хватит ли мощности без отключений? |
| Одна или три фазы | 7,4 кВт обычно однофазная нагрузка, 11/22 кВт требуют трехфазной схемы. | Какая схема подключения подходит объекту? |
| Динамическое управление нагрузкой | Помогает не выбивать ввод при одновременной работе бытовых потребителей. | Нужен ли датчик нагрузки или ограничение тока? |
Ошибка 3. Подобрать кабель и автомат “на глаз”
Автомат защищает кабель, а не саму станцию. Если автомат выбран больше, чем допускает линия, кабель может перегреваться без своевременного отключения. Если автомат слишком мал, зарядка будет постоянно прерываться. Подбор зависит от мощности, фазности, длины трассы, способа прокладки и условий окружающей среды.
Подробный расчет лучше делать по отдельной теме: какой кабель и автомат нужны для зарядной станции.
Ошибка 4. Поставить неподходящее УЗО или дифзащиту
Для зарядных станций важна правильная защита от утечки тока. На практике встречаются два сценария: защита не срабатывает там, где должна, или постоянно отключается при старте зарядки. Причина может быть в типе УЗО, схеме станции, ошибке подключения, состоянии линии или особенностях конкретного EVSE.
Перед монтажом нужно сверить требования производителя станции и проектное решение. Отдельно стоит проверить, нужна ли защита от импульсных перенапряжений, особенно для уличной станции и длинной линии.
Ошибка 5. Не проверить старый щит и заземление
Свободное место под автомат в щите не означает, что щит готов к зарядной станции. В старых домах часто всплывают слабый ввод, уставшие клеммы, неочевидные перемычки, плохое заземление, смешанные группы и отсутствие места для нормальной защиты.
| Проблема | Как проявляется | Что сделать до монтажа |
|---|---|---|
| Слабый ввод | Отключается вводной автомат при зарядке и бытовой нагрузке. | Посчитать суммарную нагрузку и режимы зарядки. |
| Нет места в щите | Защиту ставят “как поместилось”, без нормальной компоновки. | Заложить модульный бокс или реконструкцию щита. |
| Проблемы с заземлением | Станция уходит в ошибку или растет риск поражения током. | Проверить схему заземления и параметры до подключения. |
| Слабые соединения | Греются клеммы, появляется запах, нестабильная работа. | Протянуть и проверить соединения, заменить проблемные элементы. |
Ошибка 6. Выбрать неудобное место установки
Станцию иногда ставят там, где ближе щит, а потом оказывается, что кабель пересекает проход, не достает до порта, мешает воротам или лежит в снегу. Для частного дома место выбирают по фактической парковке автомобиля, а для бизнеса — по маршрутам машин, пешеходов и обслуживающего персонала.
Если есть сомнения, используйте чек-лист из материала где лучше поставить зарядную станцию для электромобиля.

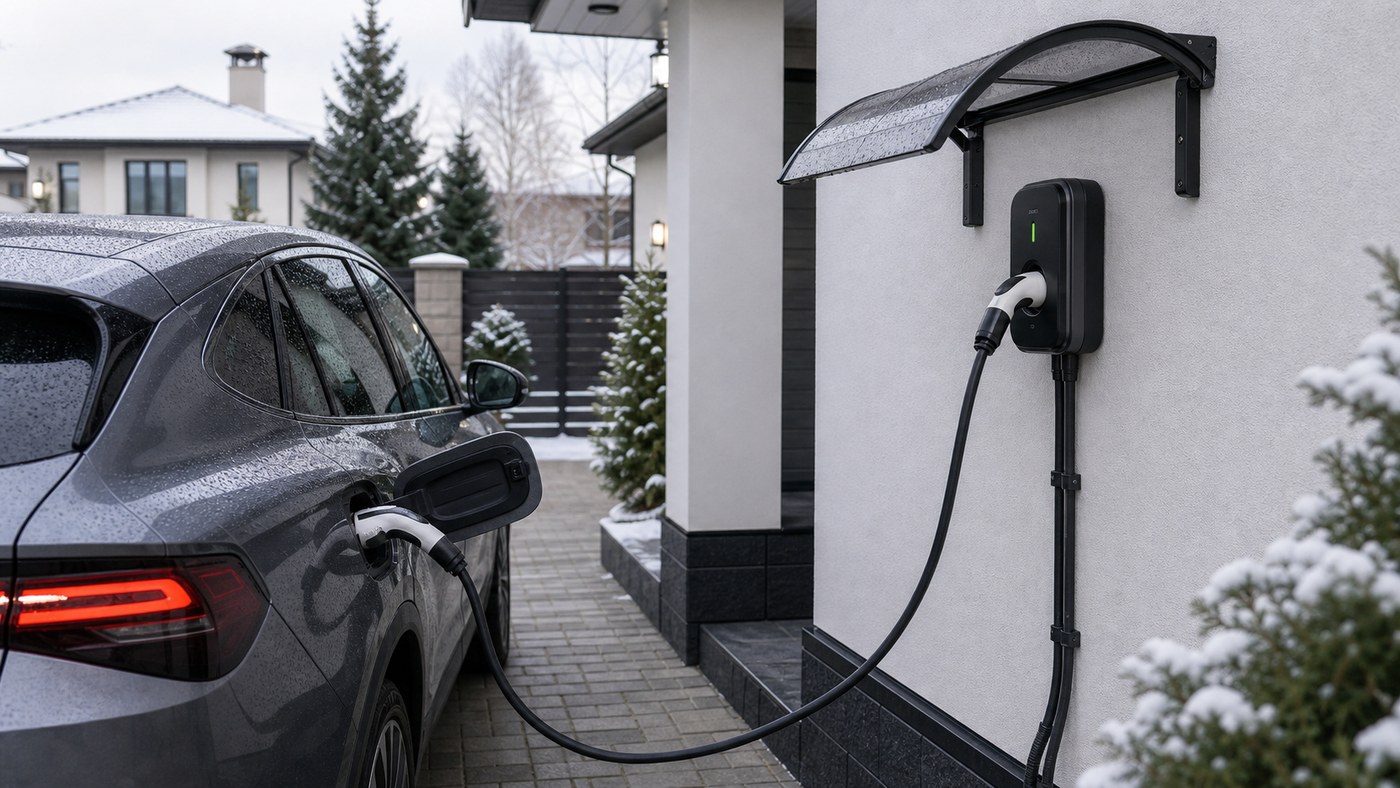

Ошибка 7. Недооценить улицу: вода, снег, солнце, наезд
Уличная зарядная станция должна иметь подходящую степень защиты, правильные гермовводы, защищенную кабельную трассу и нормальное место для хранения кабеля. Козырек помогает от осадков, но не заменяет электрозащиту и грамотную прокладку линии.
Для открытых парковок дополнительно проверяют риск наезда, работу зимой, уборку снега, направление стока воды и доступ к станции для обслуживания.
Ошибка 8. Забыть про интернет, приложение, RFID или OCPP
Если станция нужна только для простой домашней зарядки, связь может быть второстепенной. Для бизнеса, учета сессий, RFID-доступа, удаленной диагностики, оплаты или OCPP связь становится частью работоспособности. Плохой Wi‑Fi в гараже или на парковке приводит к жалобам уже после запуска.
Перед монтажом стоит проверить Wi‑Fi, Ethernet или мобильный сигнал именно в точке установки. Для коммерческой эксплуатации полезно заранее определить, как будут работать учет, доступ и оплата.
Ошибка 9. Не сделать приемку после монтажа
Монтаж нельзя считать завершенным только потому, что станция включилась. Нужно проверить защиту, нагрев, стабильность зарядки, доступные режимы, связь, настройки тока и документы. Часть ошибок проявляется через 20-40 минут под нагрузкой, а не в первые секунды теста.
Типовые ошибки и последствия
| Ошибка | Чем опасна | Как проверить |
|---|---|---|
| Питание от старой розетки | Перегрев контактов, оплавление, нестабильная зарядка. | Проверить отдельную линию от щита и сечение кабеля. |
| Завышенный автомат | Кабель работает выше безопасной нагрузки. | Сверить номинал автомата с кабелем и способом прокладки. |
| Неподходящее УЗО | Ложные отключения или слабая защита от утечки. | Сверить тип защиты с инструкцией станции. |
| Нет проверки мощности объекта | Выбивает ввод при одновременной нагрузке. | Посчитать ввод, бытовые потребители и режим зарядки. |
| Плохое место установки | Кабель мешает, станцию цепляют машиной, зарядка неудобна. | Проверить парковку, порт автомобиля и траекторию кабеля. |
| Нет теста под нагрузкой | Скрытые проблемы остаются до первой полноценной зарядки. | Провести пробную зарядку и проверить нагрев/отключения. |
Как понять, что монтаж сделан плохо
- Станция периодически уходит в ошибку или сама снижает мощность.
- Автомат или УЗО срабатывает при старте зарядки.
- Кабель, вилка, клеммы или участок щита заметно греются.
- Кабель лежит на проходе, под воротами или в зоне колес.
- Нет понятной маркировки линии и защитных аппаратов.
- Монтажник не оставил схему, настройки станции и акт/чек-лист проверки.
- Приложение, RFID, OCPP или удаленный доступ работают нестабильно.
Что проверить перед оплатой работ
- Станция заряжает автомобиль на согласованной мощности.
- Линия идет от щита, а не от случайной розеточной группы.
- Автомат, УЗО/дифзащита и кабель соответствуют мощности и схеме.
- Кабельная трасса закреплена, защищена и не имеет опасных мест.
- Уличные вводы герметичны, корпус и кабель не попадают в зону воды и удара.
- Настройки тока, расписания, RFID, OCPP или приложения проверены на месте.
- Есть фото щита, маркировка линии и понятное описание установленной защиты.
- Проведена пробная зарядка под нагрузкой.
FAQ
Можно ли подключить зарядную станцию к обычной розетке?
Для временной медленной зарядки некоторые автомобили допускают бытовую розетку через штатный кабель. Для стационарной зарядной станции нормальным решением считается отдельная линия от щита с рассчитанной защитой.
Почему после установки выбивает автомат?
Причины разные: завышенная мощность зарядки, слабый ввод, ошибка в подборе автомата, проблема в кабельной линии или одновременная работа мощных потребителей. Нужна проверка схемы и нагрузки.
Почему срабатывает УЗО при зарядке электромобиля?
Это может быть реальная утечка, неподходящий тип УЗО, ошибка подключения, повреждение линии или особенность станции. Защиту подбирают по инструкции производителя и проверяют измерениями.
Нужно ли делать отдельную линию для станции 7,4 кВт?
Да, в нормальной схеме для такой нагрузки делают отдельную линию от щита. 7,4 кВт в однофазной сети — длительный ток около 32 А, бытовая розеточная группа для этого не подходит.
Можно ли поставить автомат побольше, чтобы не выбивало?
Нет. Автомат выбирают под кабель и условия прокладки. Завышенный номинал может скрыть перегрузку линии и привести к перегреву.
Какая ошибка чаще всего всплывает зимой?
На улице часто проявляются плохие гермовводы, неудобное хранение кабеля, снег в зоне разъема и механические повреждения при уборке. Поэтому уличную точку проверяют по сезонным условиям, а в день монтажа фиксируют запас по доступу и защите кабеля.
Что должен оставить монтажник после установки?
Минимум: что установлено, какая линия и защита применены, какие настройки тока выставлены, как отключить станцию, результаты пробной зарядки и рекомендации по эксплуатации.
Когда нужен повторный осмотр после монтажа?
Если есть нагрев, запах, отключения, ошибки станции, нестабильная связь или зарядка идет медленнее ожидаемого. Также повторный осмотр полезен после первой полноценной зарядки на максимальной мощности.
Полезные материалы по теме
- Как проверить зарядную станцию после установки
- Какое УЗО нужно для зарядной станции
- УЗИП для зарядной станции электромобиля
- Можно ли заряжать электромобиль от обычной розетки
- Установка зарядных станций под ключ
Нормативная и техническая база
- Инструкция производителя конкретной зарядной станции: схема подключения, требования к УЗО, месту установки и вводу кабеля.
- ПУЭ: выбор кабельной линии, защитных аппаратов, заземления и способа прокладки.
- СП 256.1325800: проектирование электроустановок жилых и общественных зданий.
- IEC 61851: требования к проводной зарядке электромобилей.
Если монтаж еще не начался, лучше сначала проверить щит, выделенную мощность, место установки и требования станции. Это дешевле, чем переделывать линию после перегрева, отключений или первой зимы.
