На какой высоте устанавливать зарядную станцию для электромобиля
Коротко: зарядную станцию для электромобиля обычно ставят так, чтобы экран, кнопки и разъем были доступны на высоте примерно 0,9–1,4 м от чистого пола или покрытия. Точное значение зависит от модели станции, длины кабеля, стороны зарядного порта автомобиля, места парковки и требований производителя. Для частного дома чаще удобно 1,1–1,3 м до центра корпуса, для коммерческой парковки — так, чтобы кабель не лежал на проезде и пользователь мог подключить автомобиль без натяжения.
Высота установки — это не только эстетика. Если станция висит слишком низко, ее легче повредить снегом, грязью и бампером. Если слишком высоко — пользователю неудобно доставать разъем, особенно зимой и при коротком кабеле.
Рекомендуемая высота установки
Универсальной высоты “по одному ГОСТу для всех зарядных станций” нет: монтажная высота зависит от паспорта оборудования и условий площадки. Но на практике для настенных AC-станций и wallbox чаще используют диапазон 0,9–1,4 м до органов управления или центра корпуса. Такой уровень удобен для большинства пользователей и позволяет разместить кабельный держатель без провисания на землю.
| Сценарий | Ориентир по высоте | Почему так |
|---|---|---|
| Гараж частного дома | 1,0–1,3 м до центра корпуса | Удобно подключать, меньше риск задеть корпус дверью или багажом |
| Фасад дома или навес | 1,1–1,4 м | Корпус выше зоны снега и брызг, но разъем остается доступным |
| Коммерческая парковка | 1,0–1,4 м, с учетом стойки и защиты | Нужна защита от наезда, тележек, уборочной техники и случайных ударов |
| Постамент или отдельная стойка | По паспорту стойки, обычно зона управления около 1,0–1,5 м | Важно совместить удобство доступа, кабельный радиус и защиту от транспорта |
Как выбрать место относительно автомобиля
Перед монтажом нужно проверить, где находится зарядный порт у автомобиля: спереди, сзади, слева или справа. У разных моделей порт расположен по-разному, поэтому станция “по центру стены” не всегда удобна. Если кабель 5 м, его обычно хватает для одного штатного сценария парковки. Если машины разные или место используется гостями, лучше закладывать больше запаса по траектории кабеля.
Кабель не должен идти через проход, лежать в луже, попадать под колесо или натягиваться на повороте. Даже если длины “впритык” хватает, такой монтаж быстро становится неудобным и опасным.
Расстояния и отступы, которые стоит заложить
Для удобной эксплуатации важны не только высота, но и боковые отступы. Перед станцией должно оставаться место для подхода пользователя. Рядом не стоит размещать острые углы, открывающиеся ворота, водосток, место складирования снега или зону наезда автомобиля.
| Параметр | Практический ориентир | Что дает |
|---|---|---|
| Свободный подход к станции | Не менее 0,7–1,0 м перед корпусом | Пользователь может подключить кабель без упора в автомобиль или стену |
| Отступ от парковочного упора | Подбирается по длине машины и стойке, часто 0,5–0,8 м до опасной зоны наезда | Снижает риск удара бампером или колесом |

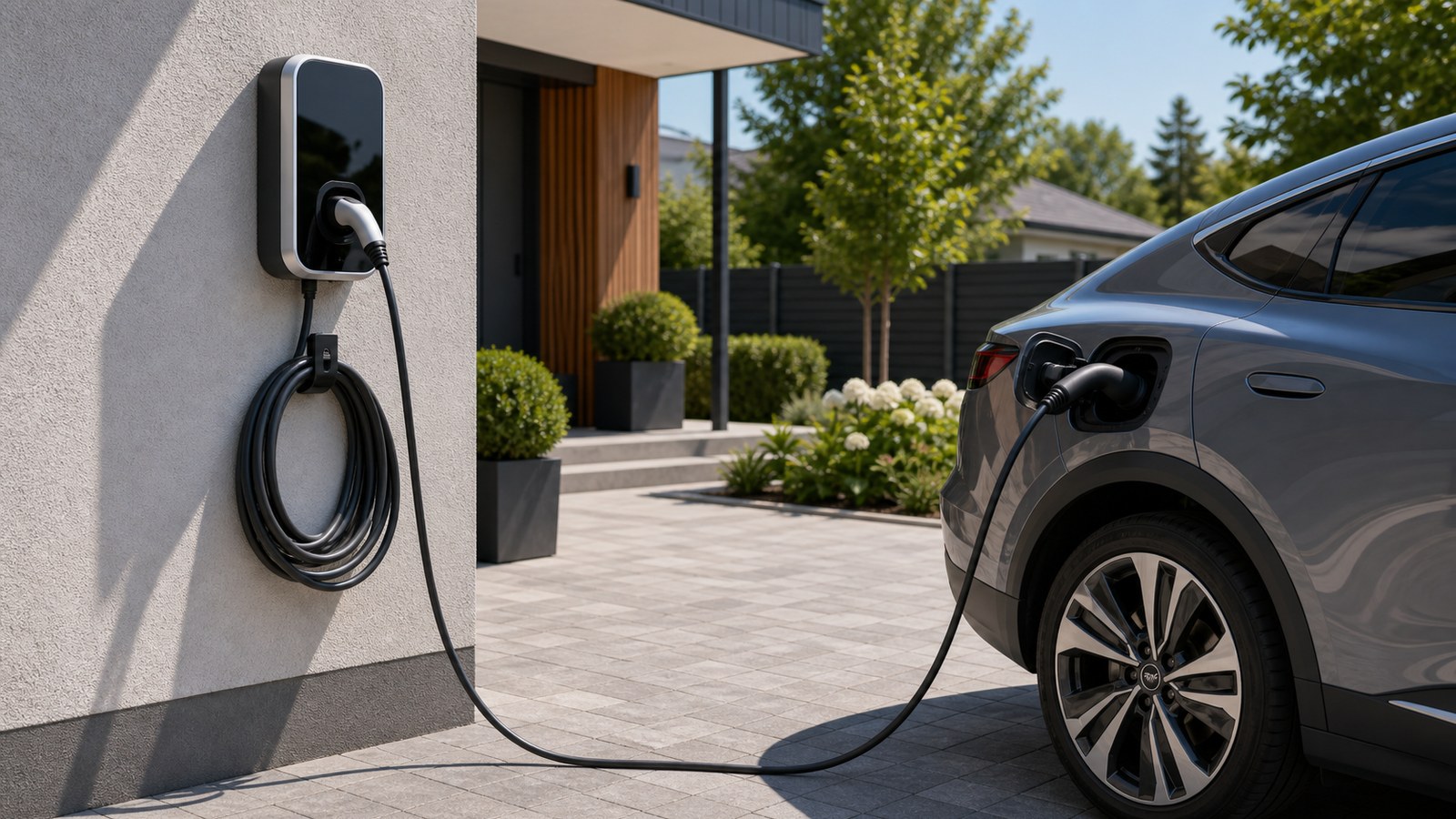

| Высота держателя кабеля | Около 0,9–1,2 м | Кабель не лежит на земле, меньше грязи и наледи |
| Длина кабеля | Обычно 4–7,5 м в зависимости от модели | Позволяет подключить авто с разным расположением зарядного порта |
Порядок выбора высоты и точки монтажа
- Проверьте паспорт зарядной станции: допустимое положение, высоту, тип крепления, ввод кабеля и требования к вентиляции.
- Поставьте автомобиль на место так, как он будет стоять каждый день.
- Проверьте, где находится зарядный порт и как идет кабель без натяжения.
- Отметьте высоту 1,1–1,3 м и проверьте, удобно ли доставать разъем и читать экран.
- Проверьте зону снега, водостока, ворот, дверей, прохода и возможного наезда.
- Заложите защиту: колесоотбойник, bollards, кронштейн кабеля или отдельную стойку.
- Только после этого фиксируйте трассу кабеля, щит и окончательную точку крепления.
Что учесть для улицы и зимы
Для СПб и Ленобласти важны влажность, снег, перепады через 0 °C и реагенты. Если станция стоит слишком низко, зимой ее может закрывать снегом или забрасывать грязью от колес. Если кабельный держатель расположен неудобно, кабель чаще будет лежать на покрытии, загрязняться и обмерзать. На открытой площадке лучше заранее продумать козырек, степень защиты IP, механическую защиту IK и место для уборки снега.
По теме защиты оборудования смотрите отдельный материал про IP54, IP65 и IK10 для зарядной станции. Если станция стоит на улице, также полезны статьи про выбор места на улице, прокладку кабеля, щит зарядной станции и ошибки при установке.
Частые ошибки при монтаже
Даже хорошая станция может быть неудобной, если ее повесили без проверки реального сценария зарядки. Чаще всего проблемы появляются не в день монтажа, а через несколько недель эксплуатации: кабель мешает проходу, зимой его заносит снегом, водитель паркуется иначе, а экран оказывается слишком высоко или низко.
Перед сверлением стены или установкой стойки сделайте “примерку”: поставьте автомобиль, протяните кабель по будущей траектории и проверьте подключение с закрытыми дверями, открытым багажником и разным положением руля.
Часто задаваемые вопросы
Источники и нормативная база
- IEC 61851-1: Electric vehicle conductive charging system, general requirements.
- IEC 60364-7-722: Low-voltage electrical installations, supplies for electric vehicles.
- ГОСТ Р МЭК 61851-1: система токопроводящей зарядки электромобилей.
- ПУЭ, 7-е издание: требования к электроустановкам и защитным аппаратам.
- ГОСТ 14254-2015 / IEC 60529: степени защиты оболочек, код IP.
