Антивандальная защита зарядной станции электромобиля: кабель, корпус и доступ
Коротко: антивандальная защита зарядной станции электромобиля — это не только прочный корпус IK10. Для открытой парковки важны защищенный кабель, управляемый доступ, освещение, видеонаблюдение, правильное место установки, болларды вне траектории машины и понятные правила пользования. Чем публичнее объект, тем больше защита должна быть системной.
На частной территории достаточно закрытого двора, нормальной высоты монтажа и аккуратного хранения кабеля. На парковке ТЦ, офиса, гостиницы, ЖК или муниципального объекта риски другие: кабель могут тянуть, разъем — ронять на асфальт, станцию — задеть тележкой или попытаться использовать без разрешения. Поэтому защиту лучше закладывать до монтажа, а не после первых повреждений.
Антивандальная защита не должна мешать безопасности. Нельзя ставить болларды, стойки, короба и замки так, чтобы водитель не мог нормально открыть дверь, подключить кабель или выехать с места.
Какие риски нужно закрыть
Для зарядной станции на улице есть несколько типовых сценариев повреждения. Часть из них похожа на обычный износ, но последствия для бизнеса неприятные: станция уходит в ошибку, кабель приходится менять, пользователи не могут зарядиться, а объект получает жалобы.
| Риск | Что страдает | Как снизить вероятность |
|---|---|---|
| Рывок или перекручивание кабеля | Разъем, кабель, держатель | Кабельный держатель, правильная высота, запас до зарядного порта |
| Несанкционированное использование | Энергия, статистика, доступность станции | RFID, приложение, авторизация через биллинг |
| Удар тележкой или автомобилем | Корпус и стойка | Болларды, колесоотбойники, разметка, грамотное место |
| Попытка вскрытия корпуса | Электроника, автоматические модули | IK10, закрытый корпус, крепеж с защитой, сигнализация |
| Ночная зона без контроля | Кабель, экран, разъем | Освещение, камера, видимость с охраны или ресепшена |
Корпус IK10 и защищенный кабель
IK10 — это высокая степень ударопрочности оболочки, но она не защищает все элементы одинаково. Корпус может выдерживать удар, а разъем, экран, держатель кабеля или пластиковая крышка — нет. Поэтому при выборе станции для улицы смотрят не только на IK, но и на конструкцию кабельного узла.

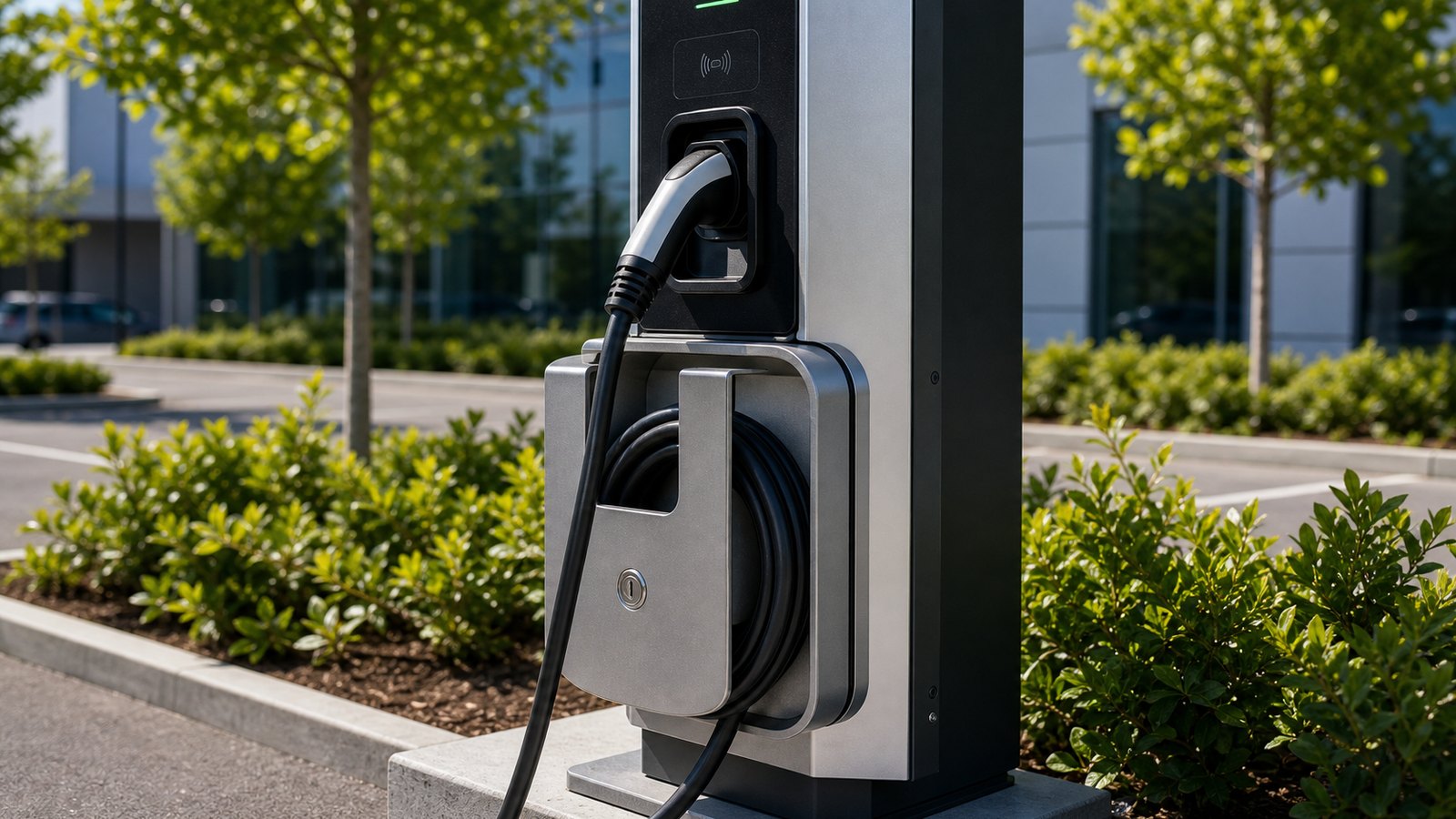

Для публичной парковки полезны держатель разъема с фиксацией, аккуратная бухта кабеля, возможность блокировки коннектора и корпус без выступающих хрупких деталей. Если кабель постоянно лежит на асфальте, он быстрее получает порезы, грязь, реагенты и механический износ от колес.
Подробно про маркировку корпуса и ударопрочность есть отдельный материал: IP54, IP65 и IK10 для зарядной станции на улице.
Доступ: RFID, приложение или свободная зарядка
На частной территории станция может работать без авторизации, если доступ к парковке закрыт. На объекте с посетителями лучше использовать управляемый доступ: RFID-карты, мобильное приложение, QR-оплату или авторизацию через OCPP-платформу. Это снижает не только злоупотребления, но и споры по расходам электроэнергии.
Если станция стоит у офиса, фитнес-клуба или ЖК, удобна простая схема: сотрудники или жители запускают зарядку по RFID, гости — через QR или администратора. Для 2-3 станций это уже помогает понимать, кто пользовался зарядкой и когда возникла ошибка.
- Определить, кто имеет право пользоваться станцией: все посетители, сотрудники, жители или только служебный транспорт.
- Выбрать способ авторизации: RFID, приложение, QR, администратор или свободный доступ.
- Проверить, сохраняется ли журнал сессий: дата, время, кВт·ч, пользователь, ошибка.
- Настроить правила отключения кабеля после завершения зарядки.
- Разместить короткую инструкцию рядом со станцией, но не вместо дорожного знака.
Если нужен доступ по картам, пригодится статья RFID-доступ к зарядной станции. Для платного сценария — материал про оплату зарядки электромобилей на парковке.

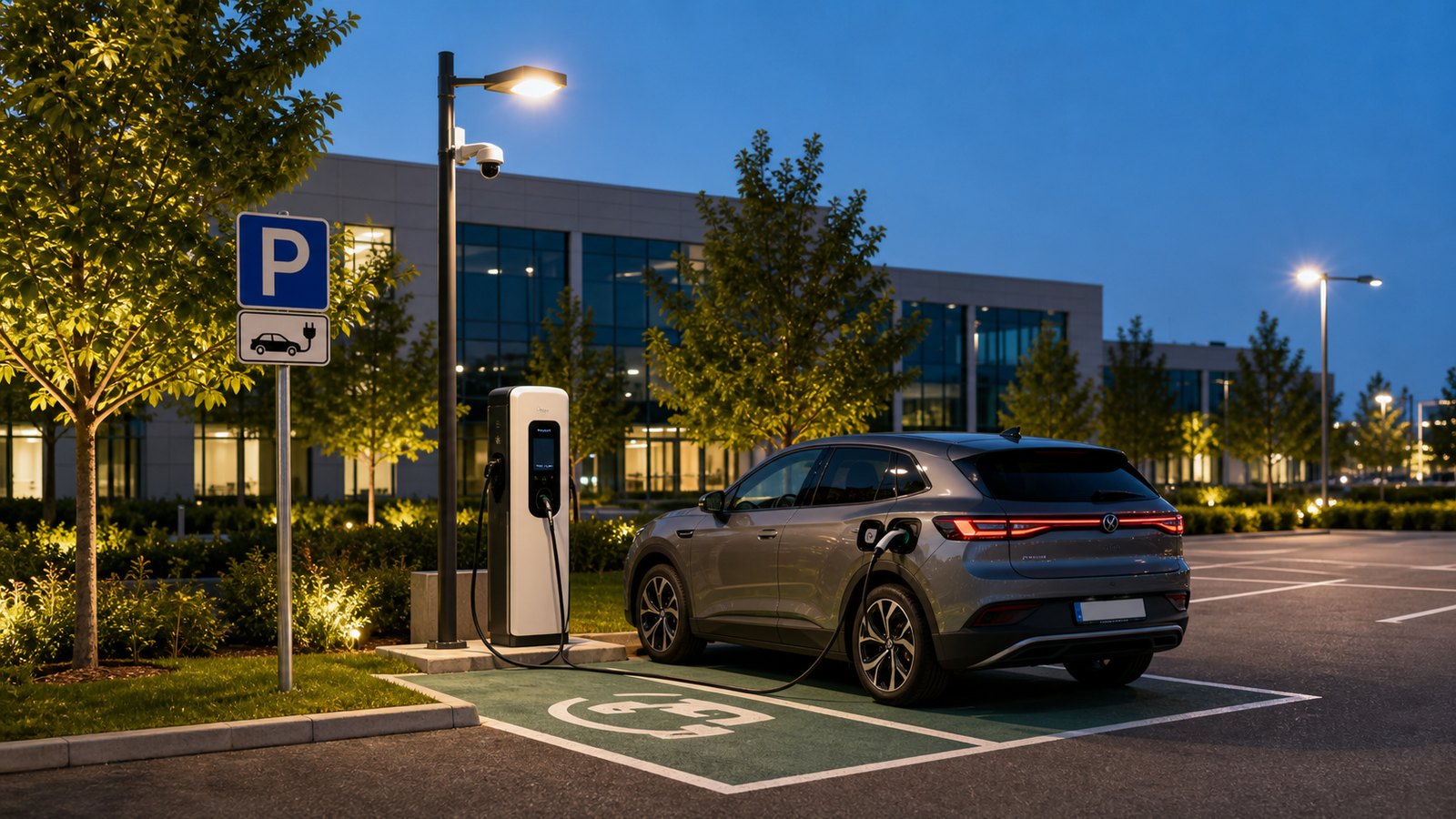

Видеонаблюдение, свет и видимость
Самая дешевая антивандальная мера — поставить станцию в видимом месте. Если зарядка спрятана за углом здания, за кустами или в темной части парковки, риск повреждений выше. Камера и свет работают лучше, когда зона зарядки открыта, а водитель не чувствует себя “в техническом тупике”.
Для парковки с вечерней эксплуатацией стоит заложить освещенность хотя бы на уровне обычной зоны посадки в автомобиль. Камера должна видеть корпус станции, кабель, номер парковочного места и общую траекторию подъезда. Но ее нельзя ставить так, чтобы она закрывалась навесом, деревом или припаркованным фургоном.
Камера без света часто дает слабый результат. Если станция работает вечером, лучше связать видеонаблюдение с нормальным освещением зоны подключения и понятной разметкой места.

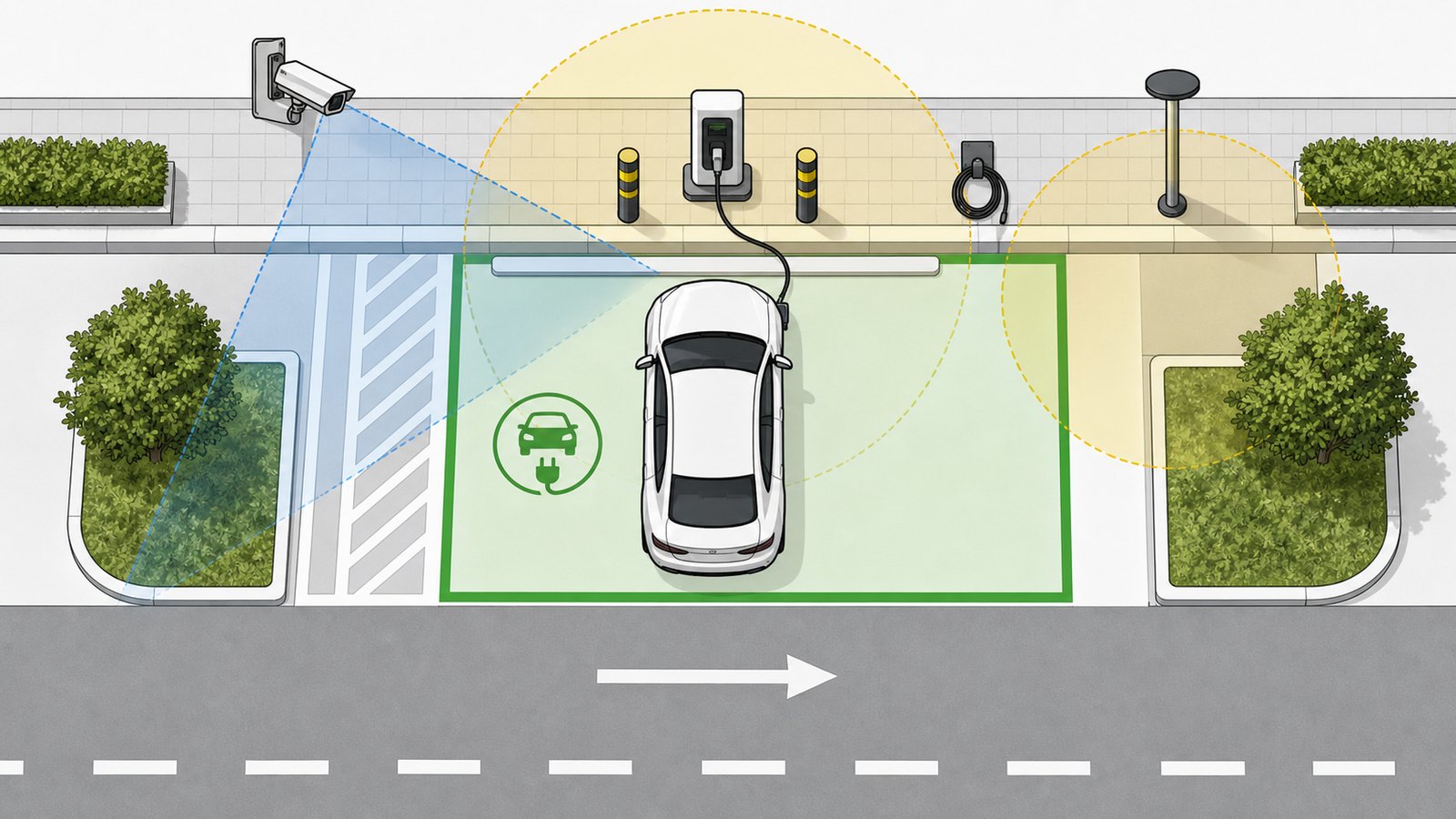

Болларды, отбойники и разметка без блокировки машины
Физическая защита нужна, но ее легко сделать вредной. Болларды не должны стоять на траектории двери, бампера или кабеля. Если водитель вынужден парковаться “ювелирно”, он быстрее заденет станцию или защитный столбик. Хорошая схема оставляет автомобиль в нормальном парковочном кармане, а защиту ставит вокруг оборудования, а не вокруг машины.
Для защиты от удара автомобилем используйте отдельные ориентиры из статьи защита зарядной станции от наезда. Для понятного обозначения места — статью разметка и знаки для зарядной станции.
| Элемент защиты | Ориентир | Что проверить на месте |
|---|---|---|
| Болларды | Перед корпусом или по бокам станции | Не мешают ли двери, кабелю и выезду |
| Колесоотбойник | Перед станцией, если есть риск наезда | Не ставит ли машину слишком далеко от кабеля |
| Разметка | Границы места и зона электромобиля | Понятна ли с полосы движения |
| Навес | Защита от осадков и солнца | Не закрывает ли камеру, знак и доступ к корпусу |
| Кабельный держатель | На корпусе или отдельной стойке | Не лежит ли кабель на проезде или тротуаре |
Как выбрать уровень защиты по типу объекта
Не всем объектам нужен одинаковый уровень защиты. Для закрытого частного двора избыточна сложная система доступа, а для ТЦ или муниципальной парковки свободная станция без камеры и учета быстро превращается в источник конфликтов.
| Объект | Минимальный набор | Желательно добавить |
|---|---|---|
| Частный дом | Правильная высота, держатель кабеля, закрытый двор | Навес, УЗИП, аккуратная подсветка |
| ЖК | RFID, учет пользователей, разметка, защита корпуса | Камера, правила по времени стоянки, диспетчеризация |
| Офис или бизнес-центр | RFID/QR, свет, камера, номер станции | Интеграция с биллингом и журналом событий |
| ТЦ или гостиница | Платный запуск, камера, заметная навигация | Навес, регулярный осмотр кабеля, SLA обслуживания |
| Открытая муниципальная парковка | Прочный корпус, болларды, камера, освещение | Удаленный мониторинг и оперативное обслуживание |
Часто задаваемые вопросы
Источники и нормативная база
- ГОСТ Р МЭК 60529, степени защиты оболочек IP.
- ГОСТ IEC 62262, степени защиты IK от внешних механических воздействий.
- ПУЭ, требования к электроустановкам и защите оборудования.
- СП 113.13330 “Стоянки автомобилей”, требования к организации парковочных мест.
- Эксплуатационные инструкции производителей зарядных станций по монтажу, доступу, кабелю, температуре и наружной установке.
