Навес для зарядной станции электромобиля на улице: когда нужен и как сделать безопасно
Коротко: навес для зарядной станции электромобиля на улице нужен не всегда, но часто сильно снижает проблемы с дождем, снегом, наледью и перегревом корпуса на солнце. При этом навес не заменяет степень защиты IP54/IP65, не должен закрывать вентиляцию станции и не должен мешать подъезду автомобиля, открыванию дверей и работе кабеля.
Правильный навес — это не просто козырек “для красоты”. Его считают вместе с местом установки, высотой станции, отводом воды, снеговой нагрузкой, защитой кабеля и обслуживанием корпуса. Ошибка в 20-30 см по вылету может привести к тому, что вода будет стекать прямо на разъем, а слишком низкая конструкция начнет мешать пользователю и технику.
Навес не делает внутреннюю зарядную станцию уличной. Если оборудование не рассчитано на улицу, сначала проверяют паспорт станции, IP, диапазон температур и требования производителя, а уже потом проектируют козырек или укрытие.
Когда навес действительно нужен
Даже станция с корпусом IP65 может работать надежнее, если ее не заливает косым дождем и не заносит мокрым снегом. Навес особенно полезен на открытых стоянках, у фасадов без карниза, на ветреных участках, возле проездов с реагентами и там, где пользователи часто подключают кабель в непогоду.
| Условие | Нужен ли навес | Почему |
|---|---|---|
| Станция на открытой стене без карниза | Чаще да | Корпус получает прямой дождь, снег и солнце |
| Парковка под общим навесом здания | Не всегда | Достаточно проверить, не попадает ли вода на разъем и кабель |
| Уличная стойка на коммерческой парковке | Желательно | Навес повышает комфорт пользователей и снижает обледенение |
| Закрытый паркинг | Обычно нет | Важнее вентиляция, пожарные требования и защита от наезда |
| Частный дом с зарядкой у фасада | По месту | Если есть карниз 0,6-0,8 м и сухая зона, отдельный козырек может не понадобиться |
Какие размеры навеса заложить

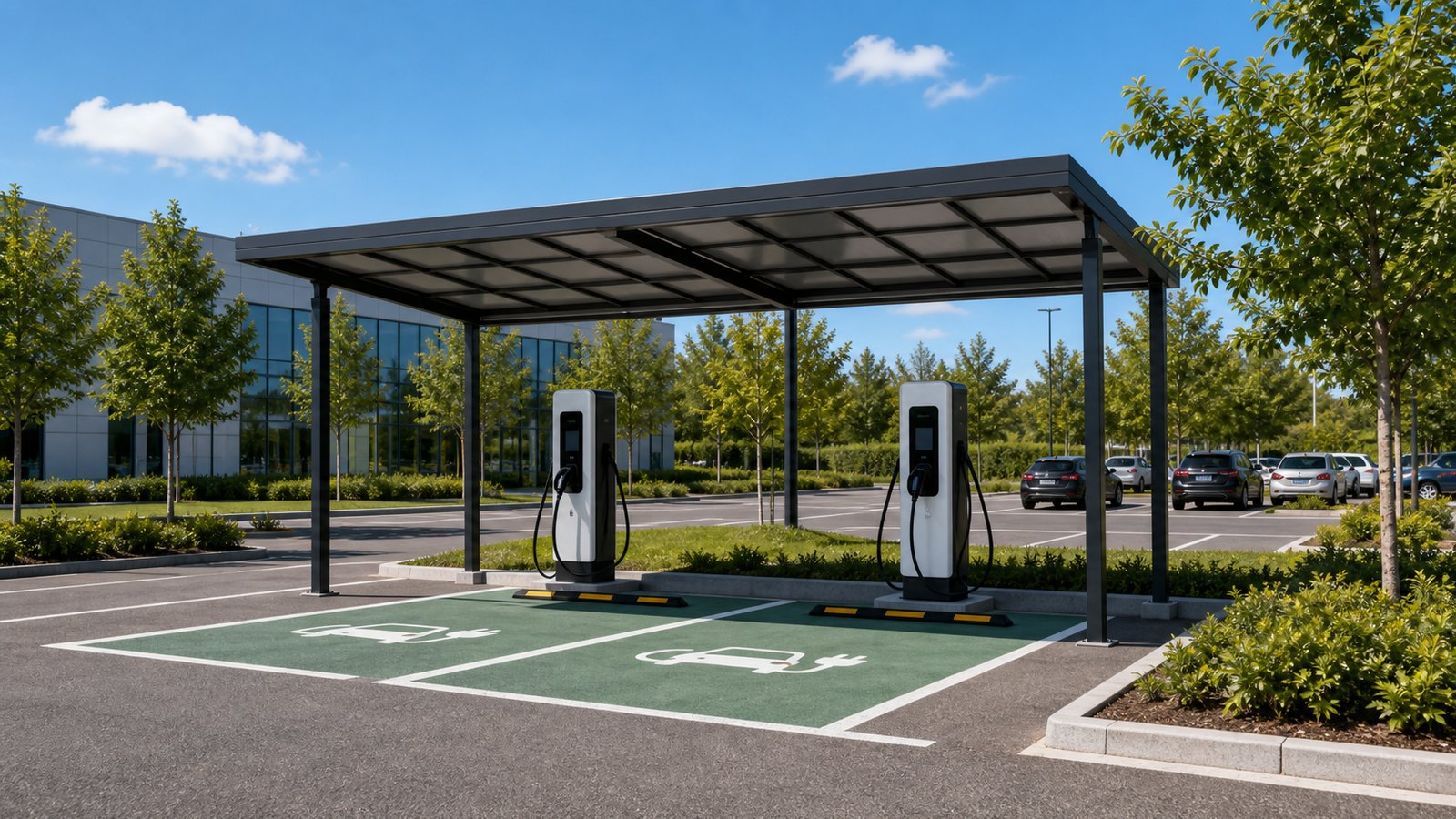

Для настенного wallbox чаще всего хватает козырька шириной 0,9-1,2 м и вылетом 0,6-0,9 м. Если станция стоит на отдельной стойке, укрытие обычно делают шире: примерно 1,5-2,5 м на один пост или общий навес на два места. Важно считать не только корпус станции, но и зону подключения кабеля.
Нижняя кромка навеса должна оставлять свободный доступ к станции. Для частного дома удобно держать нижнюю отметку примерно от 2,1 м, а для коммерческой парковки — проверять высоту с учетом уборочной техники, обзорности знаков и возможного снега на покрытии.
- Измерить высоту станции и зону, где пользователь держит разъем.
- Проверить, куда потечет вода с передней кромки навеса.
- Оставить зазор для вентиляции корпуса и доступа к крепежу.
- Проверить траекторию кабеля до зарядного порта автомобиля.
- Убедиться, что стойки навеса не попадают в зону двери, бампера и выезда.
Если навес выступает меньше чем на 40-50 см от плоскости станции, он часто защищает только верх корпуса, но не помогает при косом дожде. Для открытой площадки обычно нужен больший вылет и правильный водоотвод.
Что важнее: IP65 или навес
IP65 говорит о защите корпуса от пыли и водяных струй, но не отменяет нормальную эксплуатационную среду. На улице есть ультрафиолет, перепады температуры, мокрый снег, наледь, реагенты и механические воздействия. Поэтому логика простая: сначала выбирают станцию с подходящей степенью защиты, затем делают монтаж так, чтобы корпус работал не на пределе.
Подробно про степени защиты мы разобрали в статье IP54, IP65 и IK10 для зарядной станции на улице. Навес в этой связке — дополнительная мера, а не способ исправить неподходящий корпус.
Материалы и конструкция навеса
Для частного дома часто используют металлический каркас с поликарбонатом или окрашенным листом. Для коммерческой парковки лучше выбирать более жесткую конструкцию: она должна выдерживать ветер, снег, обслуживание и случайные касания инвентарем. Тонкий декоративный козырек без расчета креплений может быстро разболтаться.
| Материал | Плюсы | Что проверить |
|---|---|---|
| Поликарбонат | Легкий, пропускает свет, быстро монтируется | Толщину листа, УФ-защиту, уклон и крепеж |
| Металлический лист | Прочный, хорошо защищает от солнца и осадков | Шум дождя, коррозионную защиту, отвод воды |
| Общий навес парковки | Закрывает сразу несколько мест | Высоту, стойки, снеговую нагрузку и проезд техники |
| Фасадный козырек | Подходит для wallbox у стены | Не перекрывает ли вентиляцию и доступ к станции |
Ошибки, которые делают навес опасным или бесполезным
Самая частая ошибка — сделать навес отдельно от схемы парковки. В результате стойка навеса мешает двери, вода капает на кабель, а снег с крыши падает в зону подключения. На коммерческих объектах добавляется еще один риск: водитель не видит станцию с проезда, потому что навес закрывает знак или подсветку.
- Навес слишком короткий и не перекрывает зону разъема.
- Вода с кромки стекает прямо на корпус станции или под ноги пользователю.
- Нет зазора для вентиляции, корпус перегревается летом.
- Стойки навеса стоят в зоне открывания двери автомобиля.
- Кабель проходит через пешеходный путь или под колесами.
- Не учтены снеговая нагрузка и уборка территории зимой.
- Козырек закрывает дорожный знак, номер станции или QR-инструкцию.
Как связать навес с местом установки
Навес лучше проектировать вместе с точкой установки станции. Если зарядка стоит слишком низко, козырек не спасет от неудобного подключения. Если кабель короткий, большой навес тоже не решит проблему неправильного расположения автомобиля. Поэтому сначала проверяют место, высоту и кабельную трассу.
Для частного дома полезно свериться со статьями где лучше поставить зарядную станцию и на какой высоте устанавливать зарядную станцию. Для парковки бизнеса важно дополнительно проверить разметку и знаки зарядочного места, чтобы навес не мешал навигации и маневру.
Перед изготовлением навеса сделайте простую натурную проверку: поставьте автомобиль на место, подключите кабель, откройте двери и отметьте мелом зону, куда не должны попадать стойки, водосток и край крыши.
Часто задаваемые вопросы
Источники и нормативная база
- ПУЭ, требования к электроустановкам и выбору оборудования по условиям внешней среды.
- ГОСТ Р МЭК 60529, степени защиты оболочек IP.
- СП 20.13330 “Нагрузки и воздействия”, расчет снеговых и ветровых нагрузок для конструкций.
- СП 113.13330 “Стоянки автомобилей”, требования к размещению и организации парковочных мест.
- Паспорта и инструкции производителей зарядных станций по температуре, вентиляции, монтажным зазорам и наружной установке.
