Кабель и разъем зарядной станции: как проверить износ, нагрев и повреждения
Коротко: кабель и разъем зарядной станции нужно осматривать регулярно, потому что именно они чаще всего получают механический износ: падения на асфальт, перекручивание, попадание влаги, грязь, нагрев контактов и повреждение оболочки. Для домашней станции достаточно визуальной проверки раз в 1-2 месяца, для коммерческой парковки — минимум раз в 1-2 недели и после жалоб пользователей.
Опасный признак — не просто потертость оболочки, а нагрев разъема, люфт, запах пластика, трещины, следы потемнения контактов или срабатывание защиты при подключении. В таких случаях зарядку лучше остановить до проверки, а не “дозаряжать еще один раз”.
Кабель зарядной станции нельзя ремонтировать изолентой, скрутками или бытовыми соединителями. Если повреждена силовая оболочка, ввод или разъем, нужен профессиональный ремонт или замена узла.
Что проверять в кабеле и разъеме
Осмотр должен идти по всей цепочке: разъем, контакты, защелка, корпус коннектора, место выхода кабеля, оболочка, держатель и зона хранения. Если станция публичная, кабель может получать десятки подключений в день, поэтому мелкая трещина быстро превращается в отказ.
| Узел | Что смотреть | Почему важно |
|---|---|---|
| Контакты разъема | Потемнение, грязь, следы нагрева, деформация | Плохой контакт повышает нагрев и риск ошибки |
| Корпус разъема | Трещины, сколы, люфт, повреждение защелки | Разъем может плохо фиксироваться в автомобиле |
| Кабельная оболочка | Порезы, надрывы, сильные потертости, заломы | Повреждение изоляции опасно для пользователя и станции |
| Ввод кабеля | Перегиб, натяжение, следы влаги | Это частое место усталостного износа |
| Держатель | Фиксация кабеля и cradle разъема | Без держателя кабель лежит на земле и быстрее портится |
Признаки, что кабель или разъем пора менять
Не каждую царапину нужно считать аварией. Но есть признаки, при которых эксплуатацию лучше остановить. Особенно важно реагировать, если проблема повторяется при разных автомобилях: это значит, что причина скорее в станции, а не в конкретной машине.
- Разъем заметно греется уже через 10-20 минут зарядки.
- Есть запах нагретого пластика или потемнение контактов.
- Кабель имеет глубокий порез, видна внутренняя изоляция или экран.
- Коннектор плохо фиксируется в автомобиле или выпадает из cradle.
- После дождя зарядка часто уходит в ошибку или выбивает УЗО.
- Пользователи жалуются, что зарядка стартует не с первого раза.
Если при подключении срабатывает защита, пригодится отдельная диагностика: почему выбивает автомат или УЗО при зарядке электромобиля. Если станция просто не начинает сессию, смотрите материал почему зарядная станция не заряжает электромобиль.
Почему разъем греется
Небольшой нагрев при длительной зарядке нормален, но разъем не должен быть горячим. При токе 16-32 А даже небольшое ухудшение контакта дает заметный нагрев. Причиной может быть грязь, износ контактов, неполная фиксация, повреждение коннектора или несовместимость с конкретным портом автомобиля.
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Греется только один автомобиль | Порт автомобиля или неполная фиксация | Проверить на другом EV |
| Греется на всех автомобилях | Износ разъема станции | Остановить эксплуатацию и проверить коннектор |
| Греется ввод кабеля | Перегиб, натяжение, усталость оболочки | Проверить strain relief и заменить узел при повреждении |
| Греется после дождя | Влага, грязь, повреждение IP-защиты | Осмотреть разъем, ввод, кабель и cradle |
Если нагрев появляется в жаркую погоду, проверьте также статью перегрев зарядной станции летом.

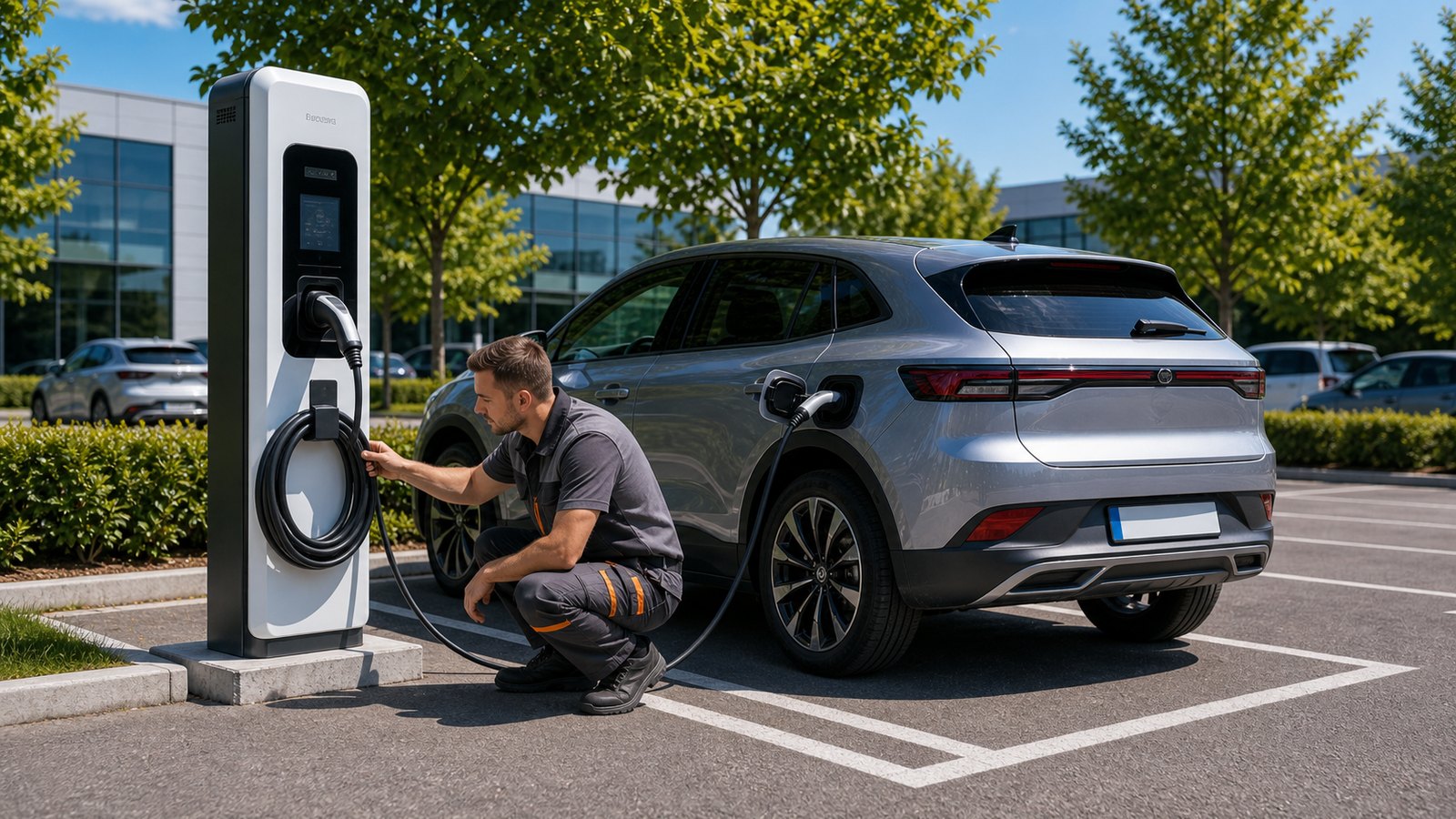

Как правильно хранить кабель
Самый простой способ продлить срок службы — не давать кабелю лежать на земле. Кабель на асфальте быстрее собирает грязь и реагенты, попадает под колеса, перегибается у разъема и чаще падает в лужи. Для публичной станции держатель кабеля и cradle для коннектора — не декоративная опция, а элемент эксплуатации.
- Кабель должен висеть без сильного перегиба у корпуса и разъема.
- Коннектор должен фиксироваться в cradle, а не болтаться на кабеле.
- Петля кабеля не должна попадать под колесо автомобиля.
- Кабель не должен пересекать основной проход пешеходов.
- Для улицы важно, чтобы разъем не лежал в снегу, луже или грязи.
Если есть риск кражи или грубого обращения, используйте подходы из статьи антивандальная защита зарядной станции.
Периодичность осмотра для дома и бизнеса
Чем больше пользователей, тем чаще нужен осмотр. В частном доме один и тот же человек обычно аккуратно хранит кабель. На коммерческой парковке разъем могут ронять, тянуть под углом, бросать на асфальт или оставлять под колесами соседней машины.
| Объект | Как часто смотреть | Что фиксировать |
|---|---|---|
| Частный дом | Раз в 1-2 месяца | Оболочка, разъем, нагрев, держатель |
| Офис или ЖК | Раз в 2-4 недели | Жалобы, фиксация разъема, следы износа |
| ТЦ, гостиница, АЗС | Раз в 1-2 недели | Кабель, cradle, ошибки, фотофиксация |
| Автопарк | Еженедельно или по сменам | Нагрев, падения, скорость запуска сессии |
Для системного обслуживания используйте общий регламент: регламент обслуживания зарядных станций для бизнеса.
Если кабель часто лежит на земле, проблема не только в пользователях. Обычно нужно менять расположение держателя, высоту станции или схему парковочного места.
Что нельзя делать при повреждении
Поврежденный кабель зарядной станции — не бытовой удлинитель. Он работает с высокой мощностью, на улице, при многократных подключениях и часто под нагрузкой 16-32 А. Любой самодельный ремонт может ухудшить герметичность, контакт и безопасность.
- Нельзя заклеивать силовую оболочку изолентой и продолжать эксплуатацию.
- Нельзя подпиливать, подгибать или чистить контакты грубым инструментом.
- Нельзя сушить разъем строительным феном.
- Нельзя оставлять кабель с глубоким порезом “до планового обслуживания”.
- Нельзя менять разъем без проверки совместимости и требований производителя станции.
Для коммерческой станции заведите простую фотоисторию осмотров: 4 снимка раз в неделю — разъем, ввод кабеля, оболочка, держатель. Это помогает заметить износ до отказа и спорных ситуаций с пользователями.
Часто задаваемые вопросы
Источники и нормативная база
- IEC 62196, требования к разъемам и соединителям для зарядки электромобилей.
- IEC 61851, требования к проводной зарядке электромобилей и оборудованию EVSE.
- ГОСТ Р МЭК 60529, степени защиты оболочек IP.
- ПУЭ, требования к электроустановкам, кабельным линиям и защитным аппаратам.
- Инструкции производителей зарядных станций по обслуживанию кабеля, коннектора, cradle и замене узлов.
